ADI亚德诺_LTC3805_产品介绍

ADI亚德诺 LTC3805 产品介绍

2026-03-09 0次

特性

V_IN 和 V_OUT 仅受限于外部元件
可调斜率补偿
具自动再起动功能的可调过流保护
工作频率可利用一个外部电阻器来调节 (70kHz 至 700kHz)
可同步至一个外部时钟
±1.5% 基准准确度

旨在实现卓越的电压和负载瞬态响应的电流模式操作
具精准门限和可调迟滞的 RUN 引脚
可利用一个外部电容器来设置软起动
低静态电流：360μA

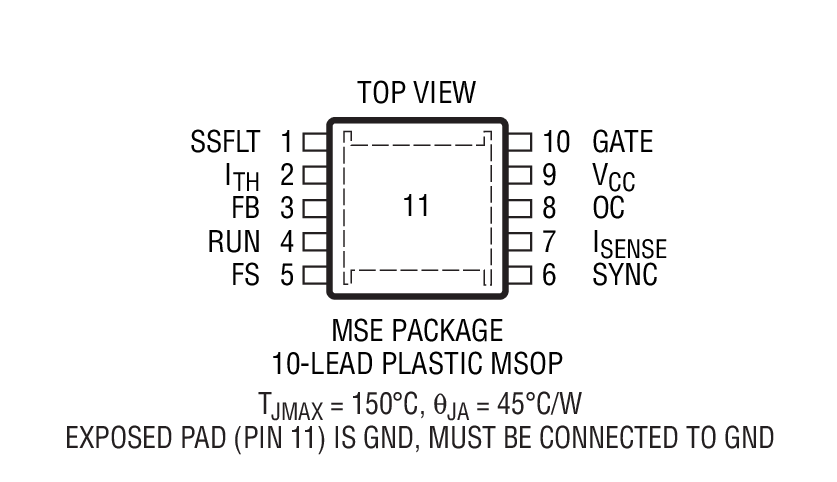

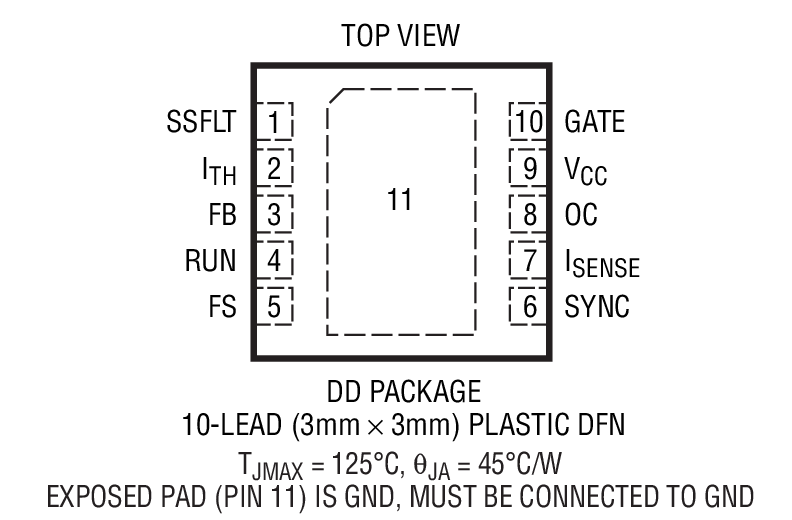

小型 10 引脚 MSOP 和 3mm x 3mm DFN 封装

产品详情和应用

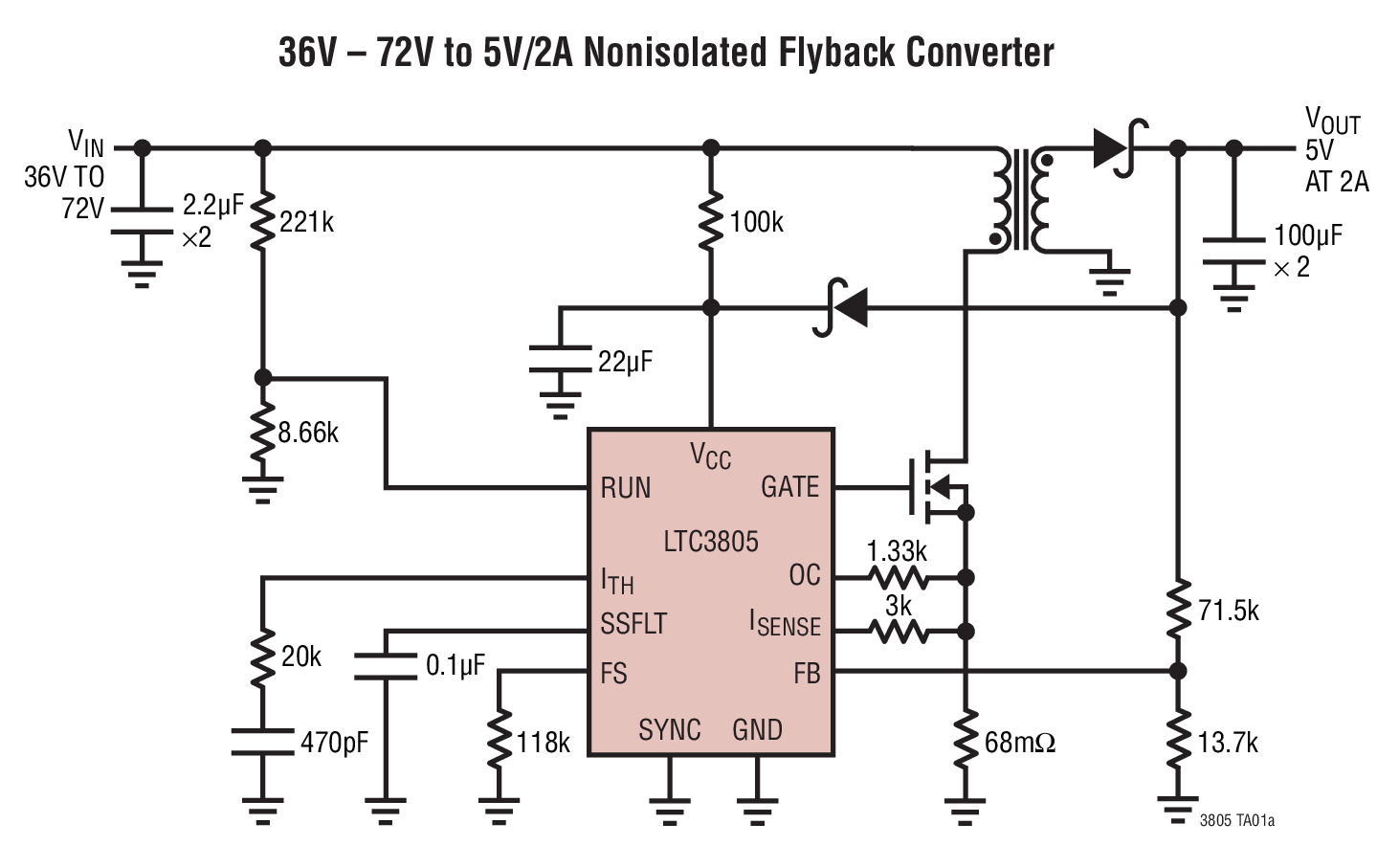

LTC^®3805 是一款用于反激式 DC/DC 转换器的电流模式控制器，专为在高输入和输出电压转换器应用中驱动一个 N 沟道 MOSFET 而设计。工作频率和斜率补偿可利用外部电阻器来设置。可编程过流检测电路负责保护转换器免遭短路的损坏。软起动功能可采用一个外部电容器来设置，而且，软起动电容器还用于设置一种自动再起动功能。

LTC3805 提供了 ±1.5% 输出电压准确度，且静态电流消耗在正常操作期间仅为 360μA，而在微功率启动期间则仅为 40μA。利用一个 9.5V 内部并联稳压器，LTC3805 可通过一个电阻器从高 V_IN 来供电，也可以直接从一个 9V 或更低的低阻抗 DC 电压来供电。

LTC3805 采用 10 引脚 MSOP 封装和 3mm x 3mm DFN 封装。

应用

电信电源
42V 和 12V 汽车电源
隔离型电子设备
