特性

• 双 N 沟道 MOSFET 同步驱动
• 可同步 / 可设置固定频率
• 宽 V_IN 范围：3.5V 至 36V 工作
• 5 位数模转换器 V_OUT 选择：

  • 0.925V 至 2.00V 范围 (50mV/25mV 步进)
• OPTI-LOOP^™ 补偿可较大限度减小 C_OUT
• ±1% 输出电压准确度
• 电源良好输出电压监视器
• 可兼容有源电压定位
• 输出过压放电保护
• 内部电流折返
• 具失效选项的闭锁短路停机定时器
• 强制连续控制引脚
• 任选的可编程软启动
• 远端输出电压采样

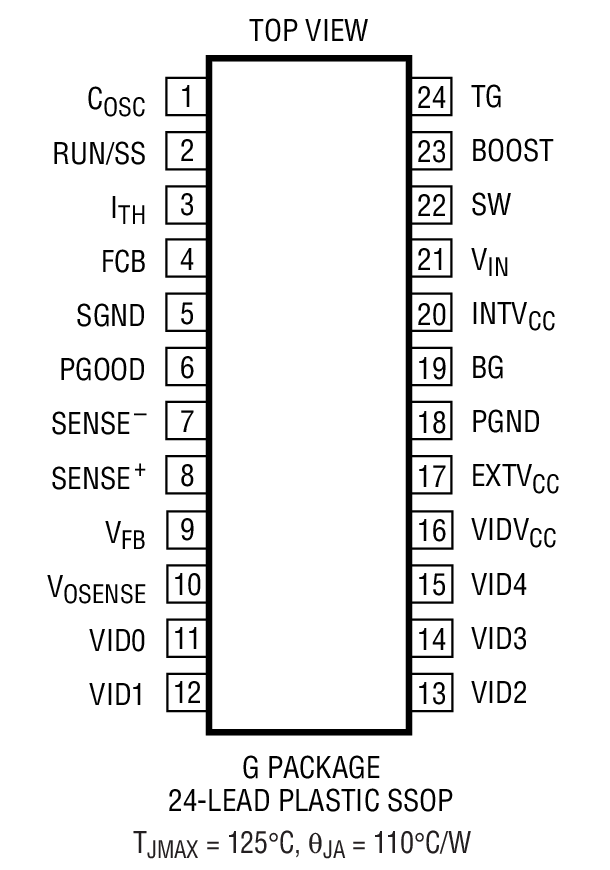

• 采用 24 引脚 SSOP 封装

产品详情和应用

LTC^®1736 是一款专为 CPU 电源而优化的同步降压型开关稳压控制器。输出电压由一个 5 位数模转换器 (DAC) 设置，该 DAC 根据 Intel 移动式 VID 规范在 0.925V 至 2.00V 的范围内调节输出电压。精准 0.8V 基准可兼容下一代的微处理器。

工作频率 (可同步至高达 500kHz) 由一个外部电容器来设定，因而在优化效率时具有更大的灵活性。输出电压由一个电源良好窗口比较器来监控，当输出位于其编程值的 7.5% 以内时，该窗口比较器发出指示信号。

保护功能包括：内部折返电流限制、输出过压放电保护以及任选的短路停机。软启动由一个能够用于按正确顺序供电的外部电容器提供。工作电流水平可通过一个外部电流检测电阻器由用户设置。宽输入电源范围允许该器件在 3.5V 至 30V (最大值为 36V) 的电压下工作。

可通过引脚使其失效的突发模式 (Burst Mode^®) 操作能在低负载电流条件下实现高效率。OPTI-LOOP 补偿的运用使得能在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。

• 笔记本电脑和掌上型电脑、PDA
• 移动式 Pentium^®II 和 Pentium III 处理器电源
• 低电压电源
