特性

产品详情和应用

MAX1652-MAX1655均为高效、脉宽调制(PWM)、降压型DC-DC控制器，采用小型QSOP封装。MAX1653/MAX1655还采用16引脚窄体SO封装，属于常用的MAX797器件的引脚兼容升级版本。具体改进包括提高占空比工作以实现更低的压差、降低静态电源电流以实现更高的轻负载效率，以及低至1V的输出电压(MAX1655)。

MAX1652-MAX1655采用专门的Idle Mode™同步整流PWM控制方案，可实现高达96%的效率，电流可达10A。这些器件可自动切换工作模式，重负载时使用PWM工作模式，轻负载时使用脉冲频率调制(PFM)工作模式，从而在整个输出电流范围内优化效率。MAX1653/MAX1655还提供逻辑控制、强制PWM工作模式，适合噪声敏感型应用。

所有器件均以可选的150kHz/300kHz开关频率运行，该频率也可与外部时钟信号同步。两个外部电源开关均为低成本N沟道MOSFET，可提供低电阻，同时节省空间并降低成本。

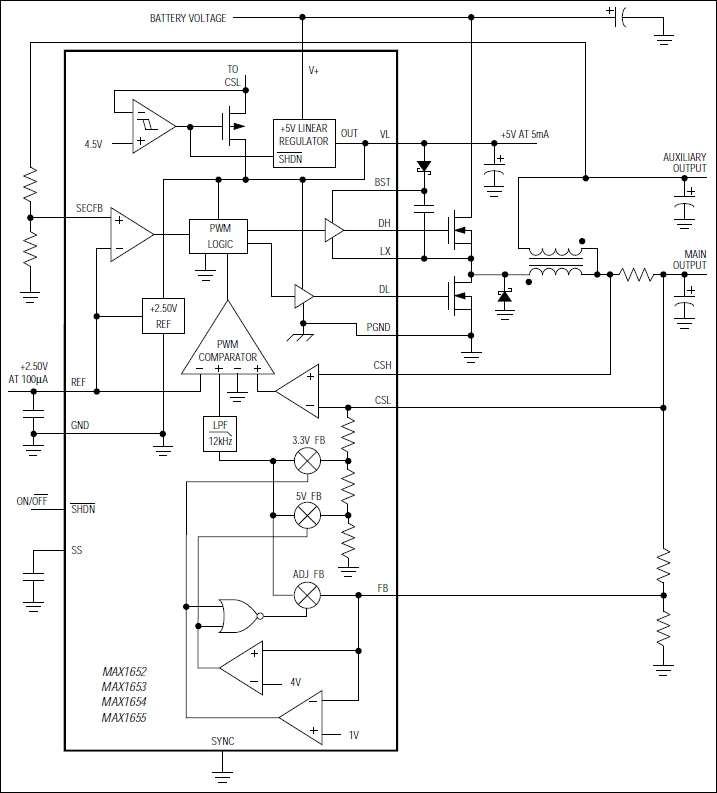

MAX1652和MAX1654还另外提供一个反馈引脚，用于调节从变压器绕组分接的低成本副边输出。MAX1652提供额外的正输出。MAX1654提供额外的负输出。

MAX1652-MAX1655的输入电压范围为4.5V至30V。MAX1652/MAX1653/MAX1654的输出范围为2.5V至5.5V，而MAX1655的输出范围扩展为低至1V。评估套件(MAX1653EVKit)有助于加速设计。

应用

• 手机
• 分布式电源
• 手提电脑
• 手持终端
• 移动通信
• 笔记本电脑
• PDA
