特性

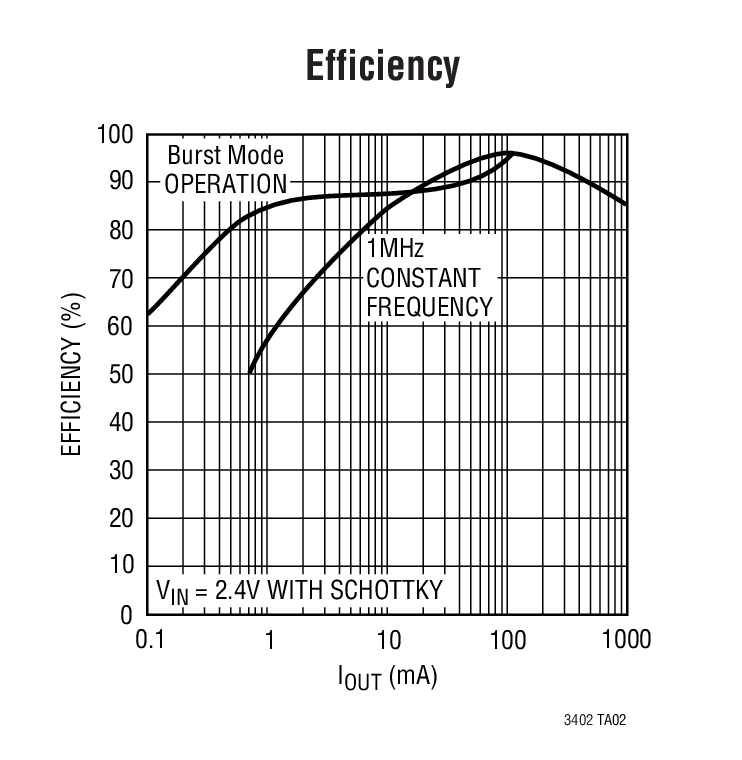

• 同步整流：效率高达 97%
• 2A 开关额定电流
• 固定频率工作高达 3MHz
• 宽输入范围：0.5V 至 5V 非常低的静态电流：38µA 突发模式 (Burst Mode^®) 工作
• 2.6V 至 5.5V 的可调输出电压
• 0.85V (典型值) 启动电压
• 不需外部肖特基二极管 (V_OUT < 4.3V)
• 可同步的开关频率
• 突发模式使能控制
• 抗振荡控制减少开关噪声
• PGOOD 输出
• OPTI-LOOP^®  补偿
• 非常低的停机电流：< 1µA

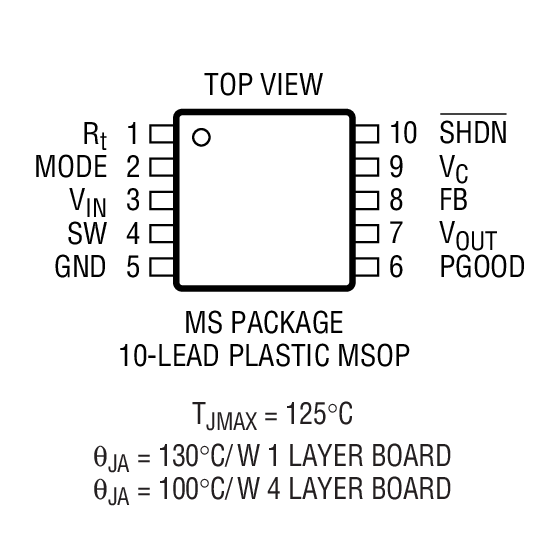

• 小型 10 引脚 MSOP 封装

产品详情和应用

LTC^®3402是一种高效率，固定频率，升压 DC/ DC 转换器，可在低于 1V 的输入电压下工作。该器件包括一个 0.16Ω N 沟道 MOSFET 开关和一个 0.18Ω P 沟道同步整流器。开关频率高达 3MHz，并可用外部定时电阻来设置，而振荡器可同步于一个外部时钟来设置。有一个外部肖特基二极管可供选择，它能够稍微提高效率。 　　

在突发模式工作时，静态电流仅为 38µA，较大程度地延长了便携应用中的电池寿命。突发模式工作是由用户控制的，而且可以通过将 MODE/SYNC 引脚驱动为高电平来激活。如果 MODE/SYNC 引脚有一个时钟或被驱动为低电平，则固定频率转换被激活。 　　

其它特性包括 1µA 停机功能、抗振荡控制、漏极开路的电源好输出、热停机和电流限制。LTC3402 采用 10 引脚散热增强型 MSOP 封装。电流较小的应用应采用额定电流为1A的同步升压转换器 LTC3401；而要求 V_OUT < 2.6V 的应用则应使用 LTC3424。

• 蜂窝电话
• 手持计算机
• MP3 播放器
• 双向寻呼机
• GPS 接受器
• 电池后备电源
• CCFL背光
