ADI亚德诺 MAX25203D 产品介绍
2026-03-09
0次
特性
- 满足严格的 OEM 模块功耗和性能规格
- FB 侧输出电压精度为 ±1.5%
- 输出电压可在 12V 和 65V 之间调节（70V，绝对最大值）
- 关断电源电流为 5μA
- 高效率和电流共享
- 通过效率 ＞98%
- 6.5V 至 10V 的一次性编程 (OTP) 栅极驱动电压可使用户优化外部 MOSFET 并提高效率
- 各相之间的电流共享精度为 ±5%，可提高系统效率
- 可编程电流限制消隐可处理高峰值负载，无需过大的电感器
- EMI 抑制功能可有效降低对敏感无线电频段的干扰，且不损害宽输入电压范围
- 扩频选项
- 实时频率同步输入
- 电阻可编程频率为 220kHz 至 2.1MHz
- 同步输出为四相操作提供 90° 异相时钟
- 集成和耐热性能增强型封装，节省电路板空间和成本
- 具有强制连续和跳跃模式的电流模式控制器
- 侧面可润湿 32 引脚 TQFN-EP 封装
- 保护功能和 I2C 诊断可提高系统可靠性
- 操作欠压锁定
- 具有 True ShutdownTM 的短路保护
- 通过 I2C 实现电源欠压锁定
- 通过 I2C 监控裸片温度
- 通过 I2C 监控各相电流
产品详情和应用

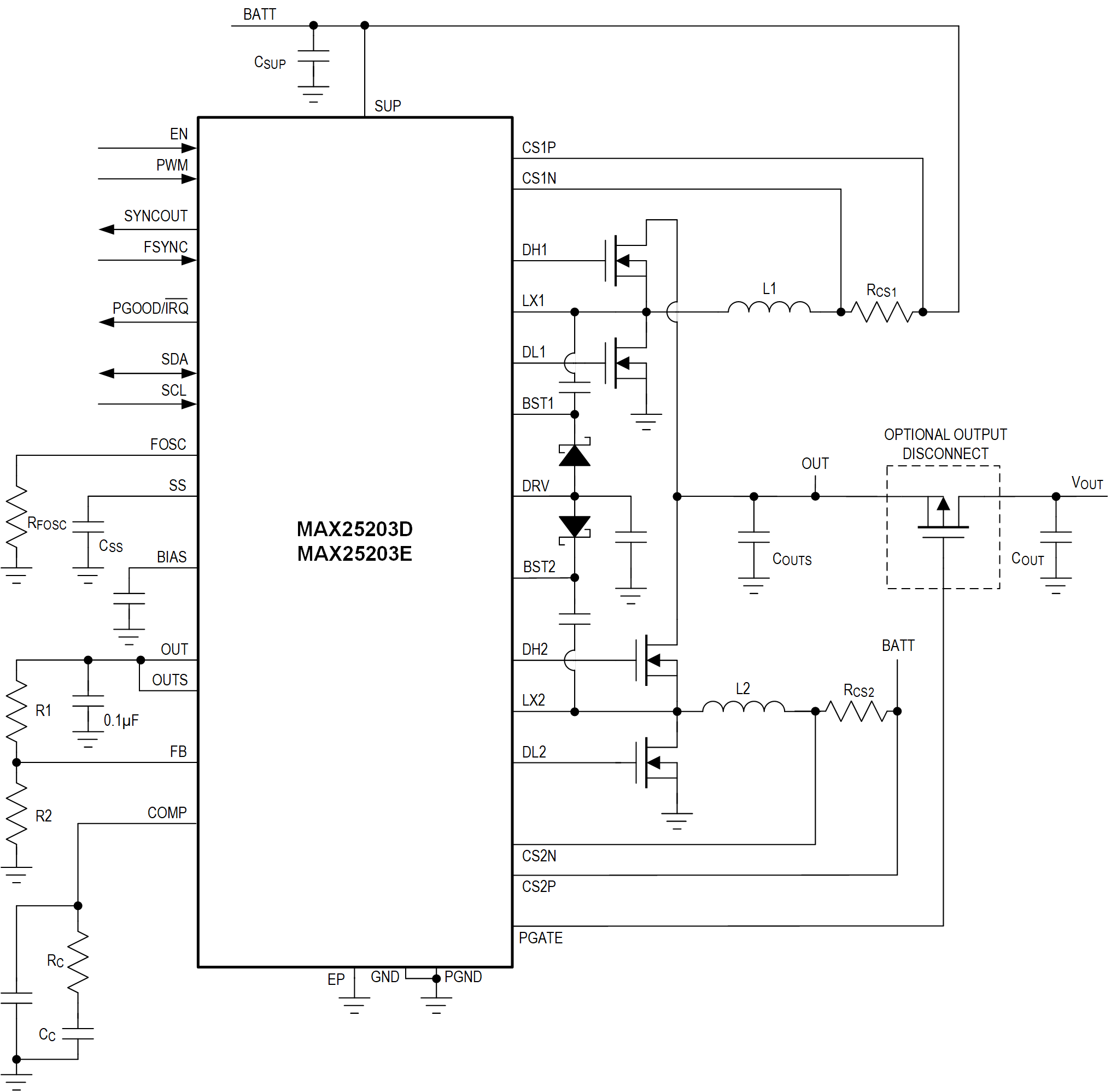

MAX25203D/MAX25203E 汽车双相同步升压控制器可使信息娱乐系统在冷启动或启停操作期间，一直保持调节，直至电池输入电压低至 1.8V。它们还可用于产生背光电压和 D 类音频放大器电压。这些器件可采用 4.5V 至 42V 的输入电压电源启动，启动后可在低至 1.8V 的电压下运行，并且具有 5μA 的低关断电源电流。
MAX25203D/MAX25203E 工作频率高达 2.1MHz，允许使用较小的外部元件并降低输出纹波，并保证无 AM 波段干扰。开关频率可通过电阻调节（220kHz 至 2100kHz），也可以即时同步至外部时钟。
MAX25203D/MAX25203E 具有扩频选项，可用于频率调制，从而最大限度地减少 EMI 干扰。90° 异相时钟输出可同步第二个 MAX25203D/MAX25203E，实现四相操作。
当电源电压超过输出调节电压时，直通操作的效率超过 98%。可编程电流限制消隐可处理高峰值负载，而无需使用过大的电感器。
MAX25203D/MAX25203E 具有电源就绪监视器和欠压锁定功能。保护功能包括逐周期限流值和热关断。这些器件在 -40°C 至 +125°C 的汽车温度范围内运行。
应用
- 信息娱乐系统
- 汽车音频放大器
填写保密协议 (NDA) 后，即可提供完整文档。要申请保密协议，请单击此处。
