ADI亚德诺_LTC7892_产品介绍

ADI亚德诺 LTC7892 产品介绍

2026-03-09 0次

特性

针对 GaN FET 全面优化的 GaN 驱动技术
输出电压高达 100V
宽 V_IN 范围：4V 至 60V，启动后工作电压低至 1V
无需环流、箝位或阴极负载二极管
内部智能自举开关可防止高侧驱动器电源过度充电
电阻可调死区时间
可调开/关驱动器强度的分流输出栅极驱动器

精确可调的驱动器电压和 UVLO
低操作 I _Q：15μA
可编程频率（100kHz 至 3MHz）
可同步频率（100kHz 至 3MHz）
展频(SSFM)

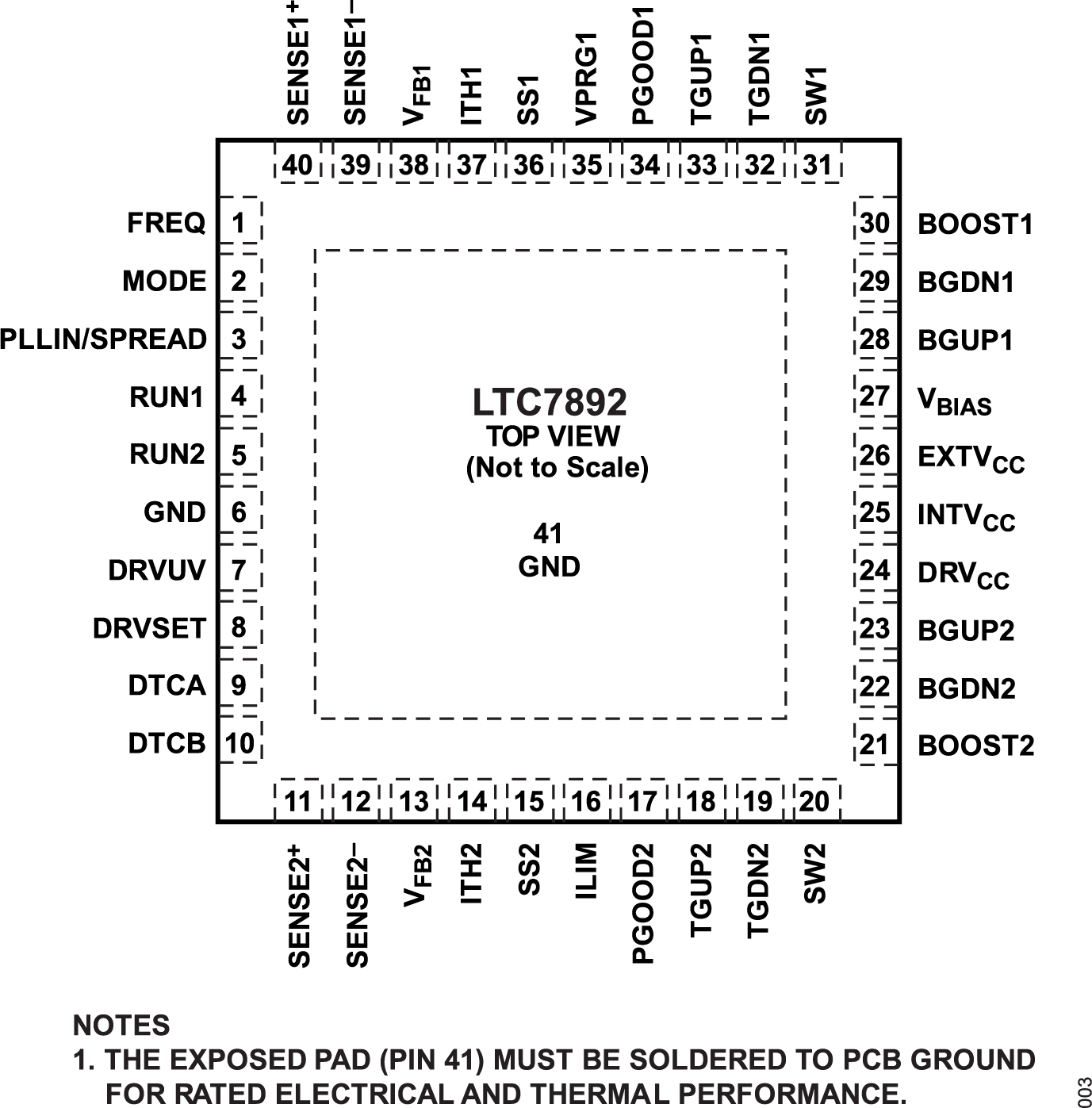

40 引脚（6 mm × 6 mm）、侧面可湿性 QFN 封装
通过 AEC-Q100 汽车应用认证

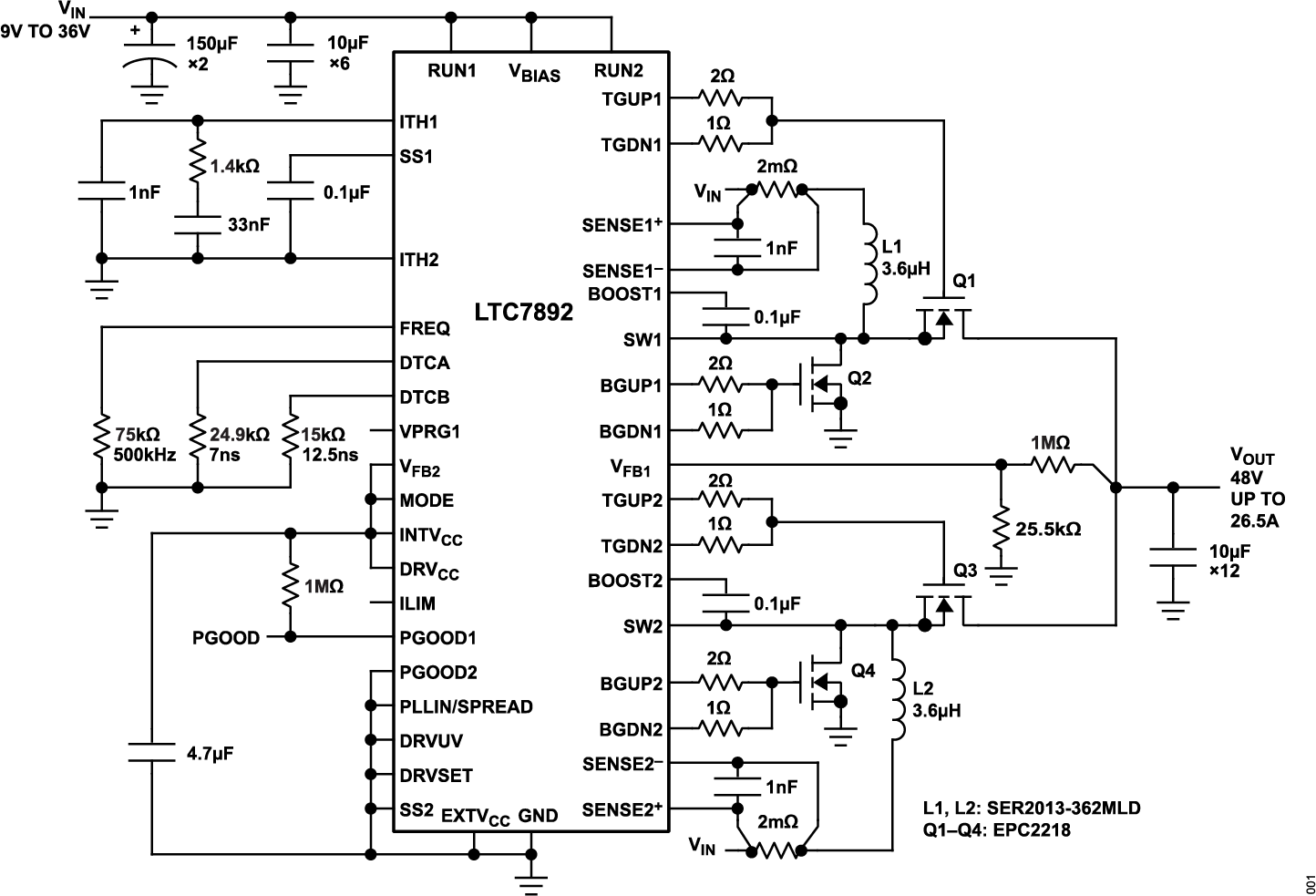

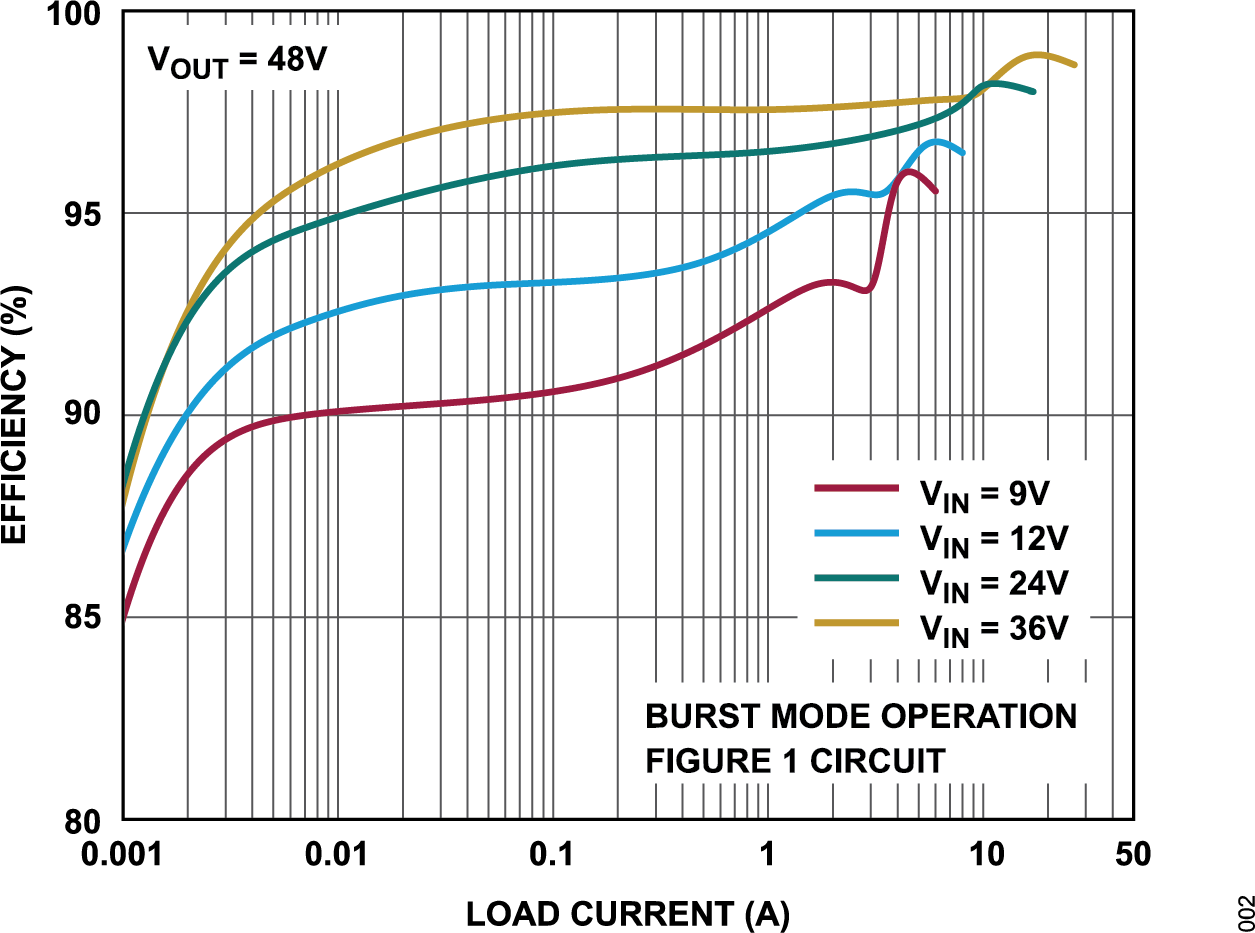

产品详情和应用

LTC^®7892 是一款高性能双升压 DC-DC 开关稳压器控制器，可驱动所有 N 通道同步氮化镓 (GaN) 场效应晶体管 (FET) 功率级，输出电压高达 100V。LTC7892 解决了使用 GaN FET 时传统上面临的许多挑战。与硅金属氧化物半导体场效应晶体管 (MOSFET) 解决方案相比，LTC7892 简化了应用设计，同时不需要保护二极管和其他额外的外部组件。

内部智能自举开关可防止 BOOSTx 引脚在死区时间内给 SWx 引脚的高端驱动器电源过度充电，从而保护顶部 GaN FET 的栅极。可以选择性地利用外部电阻器优化 LTC7892 的死区时间，以获得裕度或定制应用以提高效率并允许高频操作。

LTC7892 的栅极驱动电压可在 4V 至 5.5V 之间精确调节，以优化性能并允许使用不同的 GaN FET 甚至逻辑级 MOSFET。当由升压转换器稳压器输出偏置时，LTC7892 在启动后可采用低至 1V 的输入电源供电运行。

应用

汽车和工业电源系统
军用航空电子和医疗系统
电信电源系统
