ADI亚德诺 MAX20815 产品介绍
2026-03-09
0次
特性
- 功率密度高，元件数量少

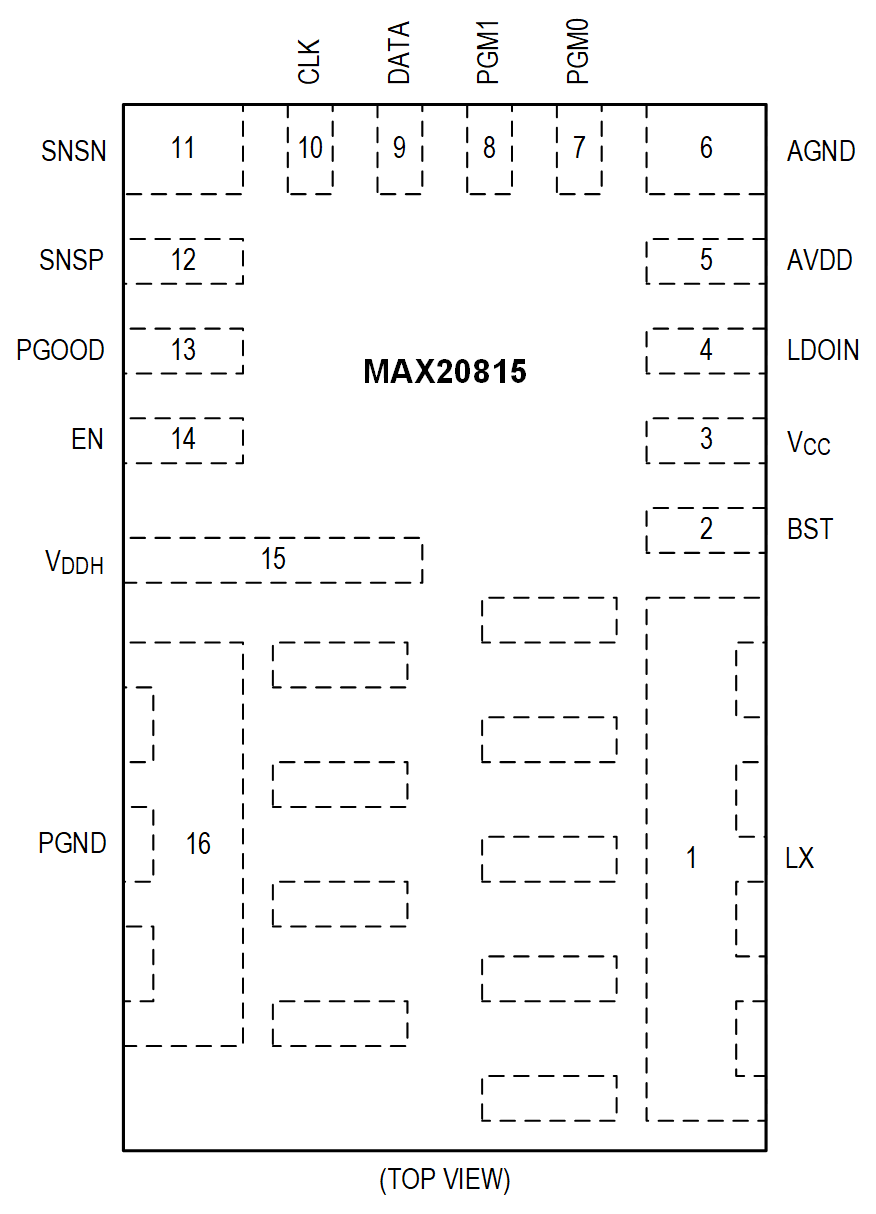

- 紧凑型4.3mm x 6.55mm、16引脚、FC2QFN封装
- 内部补偿
- 单电源操作，并集成LDO用于偏置生成
- 宽工作范围
- 输入电压范围：2.7V至16V
- 输出电压范围：0.4V至5.8V
- 可配置开关频率：500kHz至2MHz
- 结温范围：–40°C至+125°C
- 优化的性能和效率
- 峰值效率：93.8%（VDDH = 12V且VOUT = 1.8V）
- 通过可选的外部偏置输入电源实现高效率
- AMS可改善负载瞬态响应性能
- 差分远程检测
- PMBus接口
- 在0.4V至0.8V基准范围内提供自适应电压调节
- 通过PMBus遥测功能，监测输出电流、输出电压、输入电压和结温
产品详情和应用

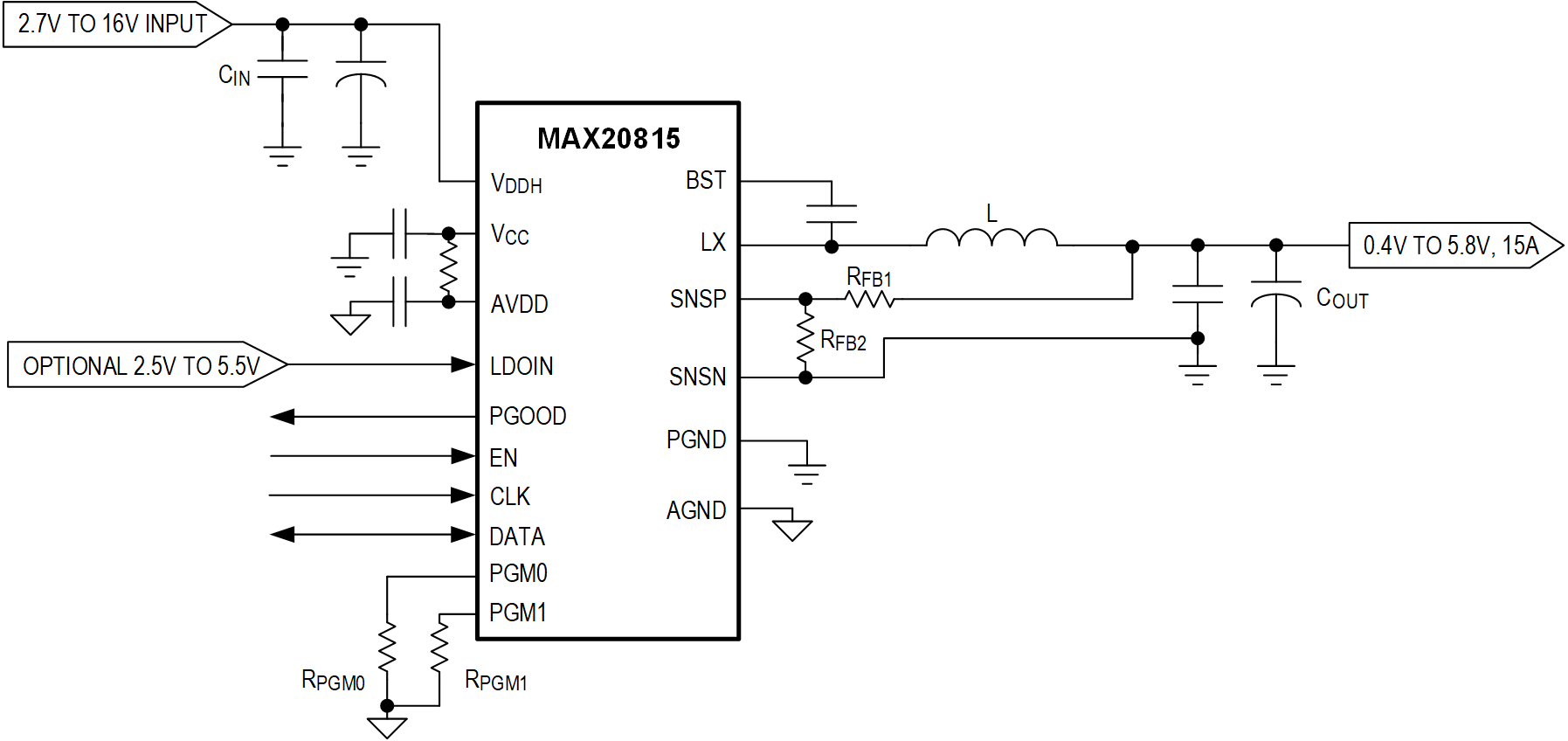

MAX20815是一款全集成式高效降压型DC-DC开关稳压器，具有PMBus接口。该器件采用2.7V至16V输入电源供电，支持0.4V至5.8V输出调节范围，提供高达15A负载电流。
该器件的开关频率可在500kHz至2MHz之间进行配置，并能够优化尺寸和性能设计。
MAX20815采用具有内部补偿的固定频率、电流模式控制。该IC采用可选的先进调制方案(AMS)来提供更高的快速负载瞬变性能。可以通过将引脚绑定电阻从PGM_引脚连接到地或使用PMBus命令，来选择操作设置和可配置功能。
MAX20815有一个内部1.8V LDO输出，为栅极驱动器(VCC)和内部电路(AVDD)供电。该器件还包含可选的LDO输入引脚(LDOIN)，可以连接2.5V至5.5V偏置输入电源来实现更高效率。
该IC具有多种保护功能，包括正负过流保护、输出过压保护和过温保护，可确保设计稳定可靠。
该器件采用4.3mm x 6.55mm FC2QFN封装。支持的结温范围为-40℃至+125℃。MAX20815与MAX20810和MAX20830尺寸兼容。
应用
- 数据中心电源
- 通信设备
- 网络设备
- 服务器和存储
- 负载点(PoL)稳压器
