ADI亚德诺_LTC3886_产品介绍

ADI亚德诺 LTC3886 产品介绍

2026-03-09 0次

特性

符合 PMBus/I²C 标准的串行接口
遥测回读包括 V_IN、I_IN、V_OUT、I_OUT、温度和故障
可编程电压、电流限值、数字软起动 / 停止、排序、裕度调节、过压 / 欠压 / 过温 (OV/UV/OC)、频率和控制环路补偿
在整个温度范围内实现了小于 ±0.5% 的输出误差
集成型 16 位 ADC 和 12 位 DAC
集成型高端电流检测放大器
具 ECC 的内部 EEPROM 和故障记录
集成型 N 沟道 MOSFET 栅极驱动器

电源转换

宽 V_IN 范围：4.5V 至 60V
V_OUT0、V_OUT1 范围：0.5V 至 13.8V
模拟电流模式控制环
可为多达 6 个相位提供准确的多相 (PolyPhase^®) 均流 (100kHz 至 750kHz)

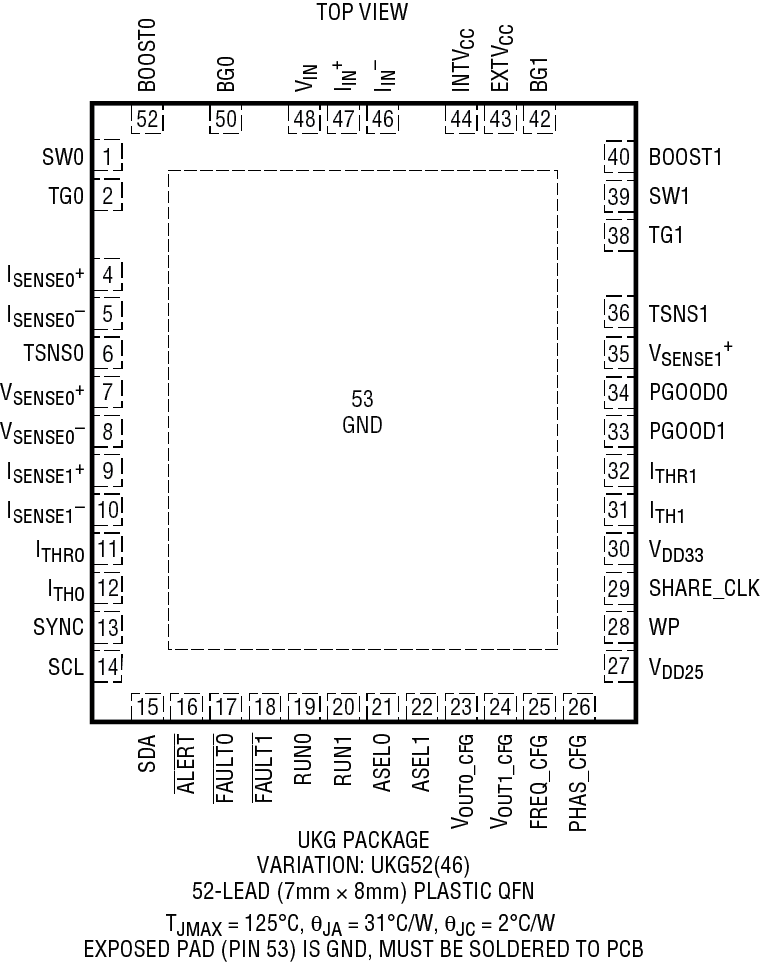

采用 52 引脚 (7mm x 8mm) QFN 封装

产品详情和应用

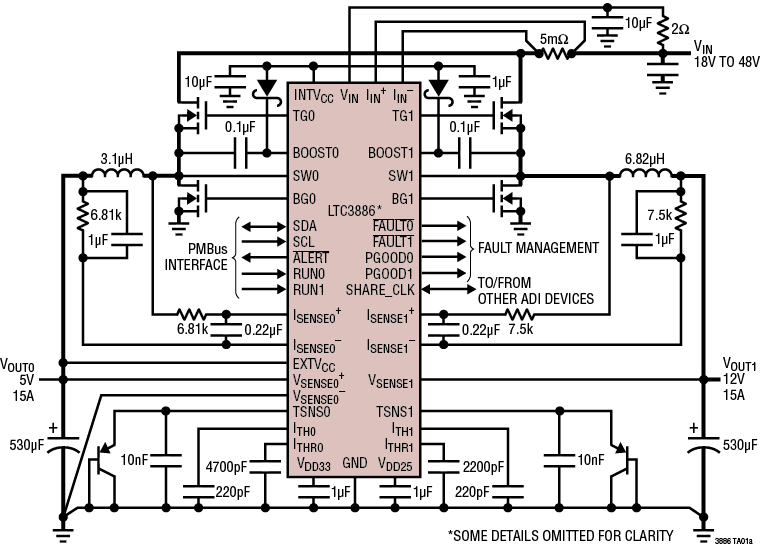

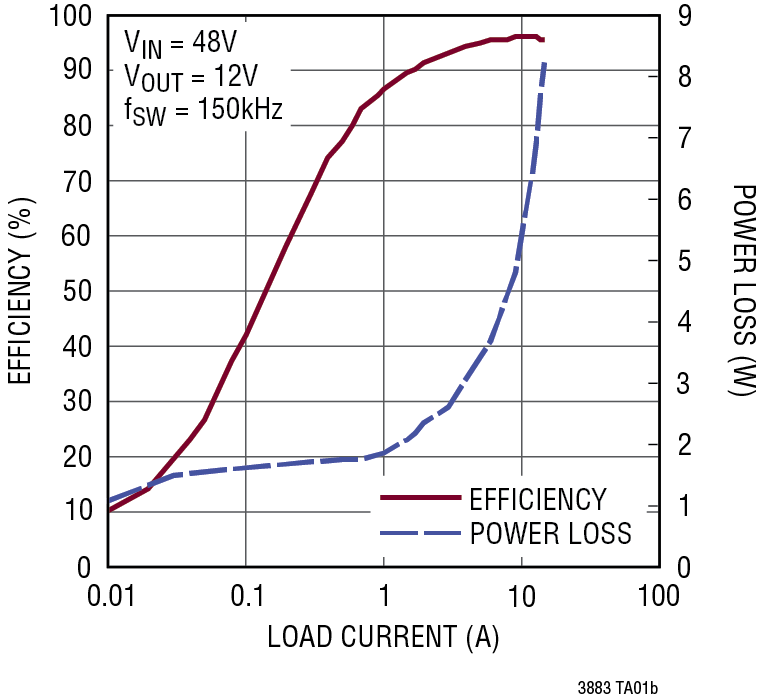

LTC3886/LTC3886-1是一款双通道多相DC/DC同步降压型开关稳压控制器，具有符合基于I²C的PMBus标准的串行接口。该控制器采用恒定频率、电流模式架构，具有高电压输入和输出能力以及可编程环路补偿特性。LTC3886由具有图形用户界面(GUI)的LTPowerPlay^®软件开发工具提供支持。

EXTVCC引脚支持高达14V的电压，支持优化的电路效率和芯片温度以及提供芯片电源的控制器输出。开关频率、输出电压和器件地址的设置可采用数字接口和外部配置电阻两种方式。参数还可以通过数字接口进行设定或存储在EEPROM中。两路输出都有独立的电源良好指示器和FAULT功能。

LTC3886可配置为不连续（跳脉冲）模式或连续电感电流模式。LTC3886-1还具有时序关断特性以对极大输出电容放电。

应用

电信、数据通信和存储系统
工业和负载点应用
