• 宽输入范围：

  • 工作电压范围为 7.5V 至 30V
  • 过压闭锁功能可保护电路安然承受 60V 瞬态电压

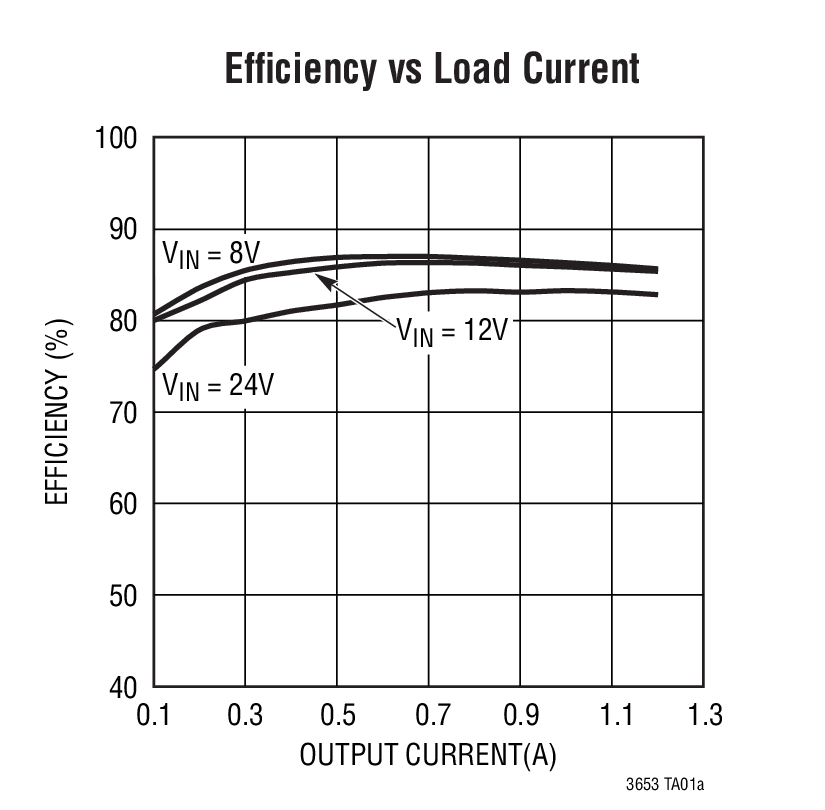

• 可与凌力尔特公司的 Bat-Track^™ 锂离子电池充电器一起工作，以较大限度地提高效率
• 不存在从 V_OUT 至 V_IN 的反向放电通路
• 可编程输出电流限制功能
• 集成升压二极管
• 具热保护功能
• 小应用电路尺寸
• 耐热增强型 2mm x 3mm DFN 封装

产品详情和应用

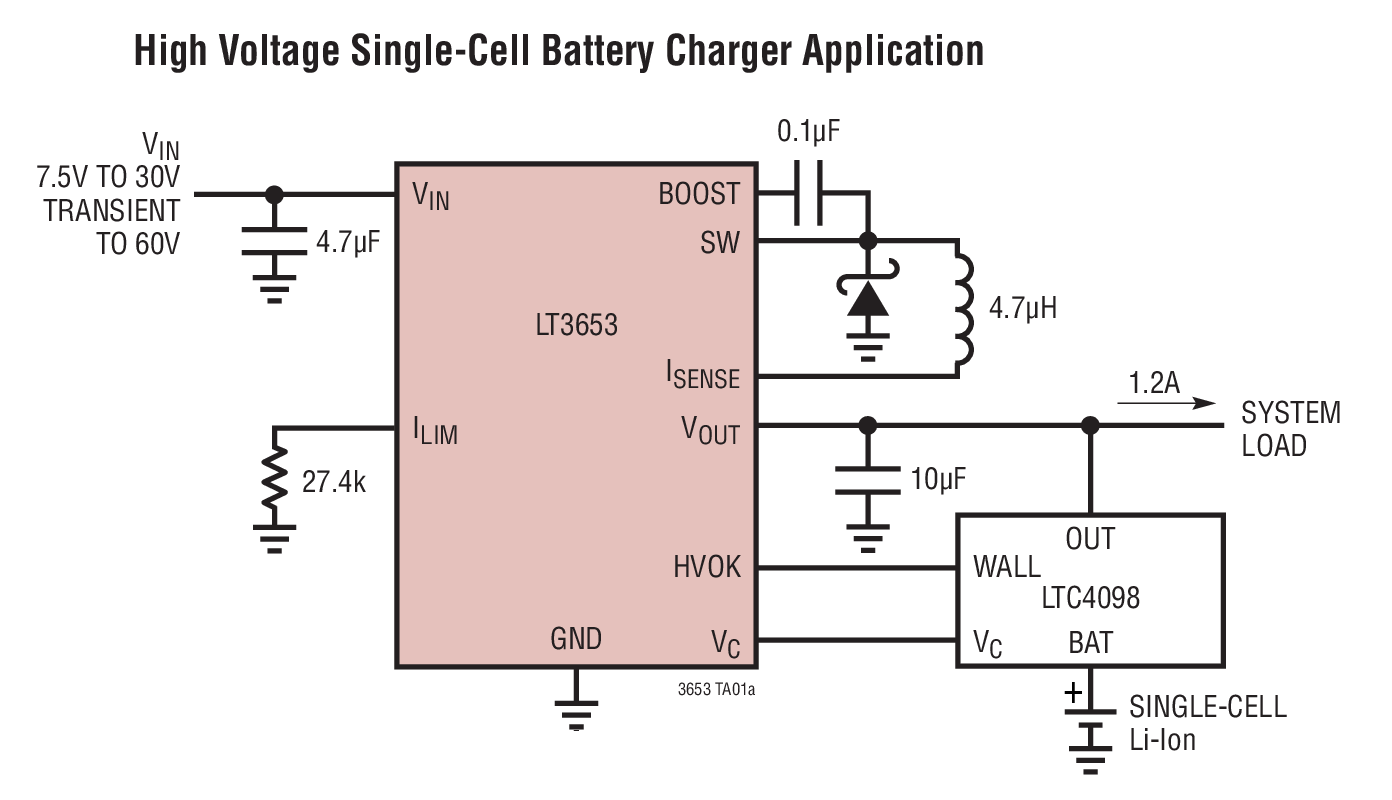

LT^®3653 是一款具可编程输出电流限制功能的单片式、电流模式 PWM 降压型稳压器。该器件通常与电池充电器电源通路控制器一起使用，以对输出进行预调节，并优化电池充电器效率。输出电流限制功能提供了对系统功耗的准确控制。

7.5V 至 30V 的宽工作输入电压范围使得 LT3653 适合于多种输入电源，包括未调整的 12V 墙上适配器、24V 工业电源、FireWire 和汽车电源。输入过压保护功能使 LT3653 能够处理 60V 的输入瞬态电压。
LT3653 的控制引脚 VC 可用于外部电池跟踪控制 (Bat-Track)。在输入开路或短路期间，LT3653 将阻止输出放电。

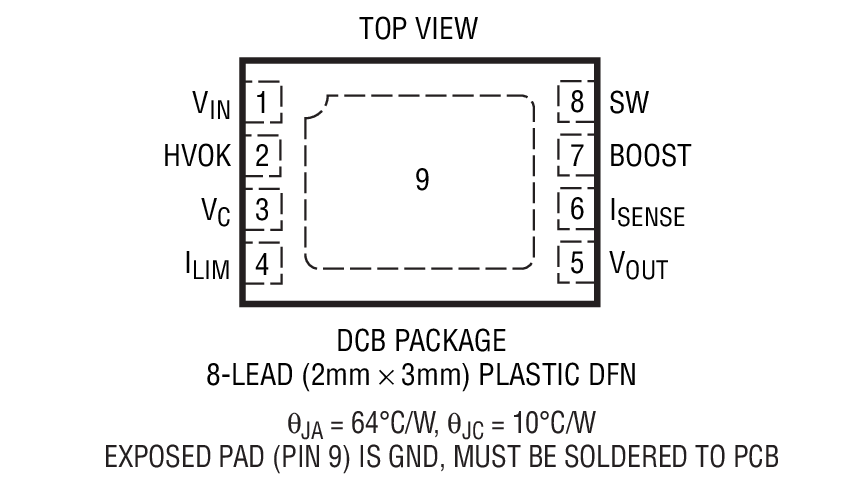

HVOK 引脚用于指示内部偏置电源接入，而且未发生故障 (即：过热以及输入过压和欠压)。LT3653 包括一个 1.5MHz 频率振荡器、内部补偿电路和一个内部升压二极管，旨在较大限度地减少外部元件的数目。LT3653 采用具有裸露衬垫的 8 引脚 (2mm x 3mm) DFN 封装，以实现低热阻。

应用

• 电池供电型设备
• 便携式 USB 设备 — 照相机、MP3 播放器、PDA
• 汽车电池调节
• 多电源电池充电器
