特性

• 减少外围器件，降低总体成本
  • 无需肖特基同步电路，提高效率、降低成本
  • 内部补偿，在任意输出电压下均可稳定工作
  • 全陶瓷电容设计：超小尺寸布局，外部元件只有8个
• 减少DC-DC稳压器物料清单
  • 4.5V至60V宽输入电压范围
  • 0.9V至90% V_IN输出电压
  • 整个温度范围内提供高达3.5A电流
  • 200kHz至2.2MHz可调节频率，附带外部同步
  • 采用20引脚、5mm x 5mm、TQFN封装
• 降低功耗
  • 峰值效率高于90%；
  • PFM和DCM模式，轻载时保持高效率
  • 关断电流仅为2.8µA (典型值)
• 工作可靠
  • 打嗝模式限流和自动重启
  • 内置输出电压监测(开漏/RESET引脚)
  • 电阻可编程EN/UVLO门限
  • 可调软启动和预偏置上电电压
  • -40°C至+125°C工作温度范围

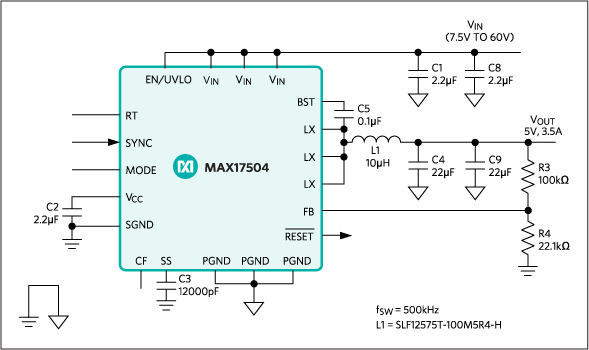

产品详情和应用

MAX17504是一款高效率、高电压、同步整流降压型转换器；内置双MOSFET，可工作在4.5V至60V的输入电压范围。它可提供高达3.5A的电流以及0.9V至90% V_IN输出电压。全输出电压范围的内置补偿，无需外部元件。反馈(FB)调节精度在-40°C至+125°C温度范围内为±1.1%。器件采用紧凑的(5mm x 5mm) TQFN无铅(Pb)封装，带裸焊盘。提供仿真模型。

器件采用峰值电流模式架构，带有MODE功能，可采用脉宽调制(PWM)、脉冲频率调制(PFM)或非连续模式(DCM)等控制模式。PWM工作模式在任何负载条件下都保持固定频率工作，这在对开关频率敏感的应用中非常有用。PFM工作模式没有负向电感电流以及轻载条件下额外的跳脉冲，以提高效率。DCM工作模式不采用跳脉冲，而是在轻载条件下仅禁止负向电感电流，采用固定工作频率能工作比PFM模式的轻载更低负载条件下。DCM工作模式的效率介于PWM和PFM模式之间。内置低导通电阻的MOSFET确保满载时的高效率，同时也简化了PCB的布线。

可编程软启动功能可使用户降低输入浪涌电流。器件有一个输出使能/欠压锁定引脚(EN/UVLO)，允许用户在输入电压达到相应要求时开启。输出电压成功达到稳压范围时，经过一定延时，开漏的RESET引脚给系统输出一个电源就绪指示信号。

应用

• 基站电源
• 配电稳压器
• 通用负载点电源
• 高压单板系统
• 工业电源
• 壁式变压器稳压
