ADI亚德诺 ADP5042 产品介绍
2026-03-09
0次
特性
- 输入电压范围：2.3 V至5.5 V
- 一个0.8 A降压调节器
- 两个300 mA LDO

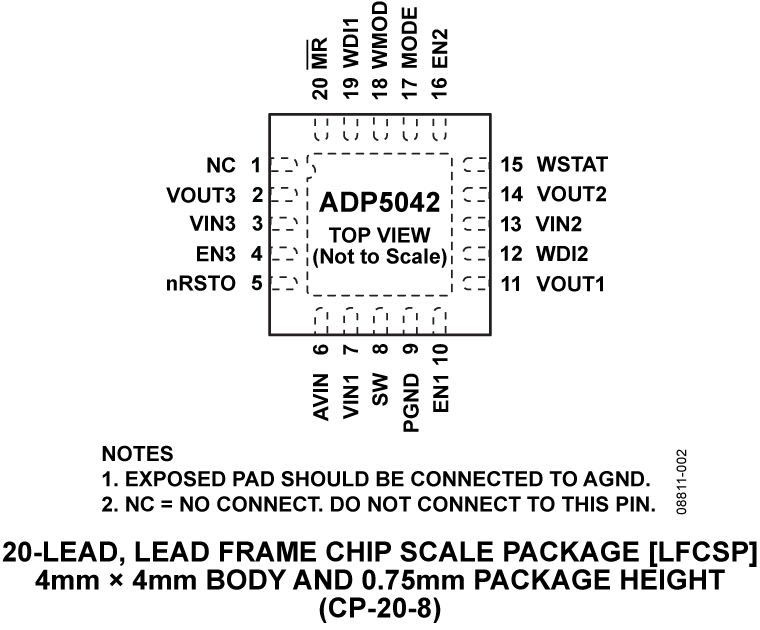

- 20引脚4 mm x 4 mm LFCSP封装
- 调节器初始精度：±1%
- 过流和热保护
- - 软启动
- 欠压闭锁
- 带阈值监控的开漏处理器复位 - 阈值精度：±1.5%（整个温度范围内） - 保证复位输出有效 VCC = 1 V
- 双看门狗安全系统
- 看门狗1控制复位
- 看门狗2控制复位和调节器周期供电 - 降压调节器主要特性
- 电流模式拓扑结构，瞬态响应性能出色
- 工作频率：3 MHz
- 使用小型多层电感和电容 - - 通过Mode引脚选择强制PWM或自动PFM/PSM模式
- 100%占空比低压差模式 - LDO主要特性
- 低输入电压(VIN)：1.7 V至5.5 V
- 利用1 μF陶瓷输出电容可稳定工作
- 高电源抑制比(PSRR)：60 dB（最高1 kHz/10 kHz） - - 低输出噪声：110 μV rms（典型值，VOUT = 2.8 V）
- 低压差：150 mV（300 mA负载）
- 结温范围：-40°C至+125°C
产品详情和应用

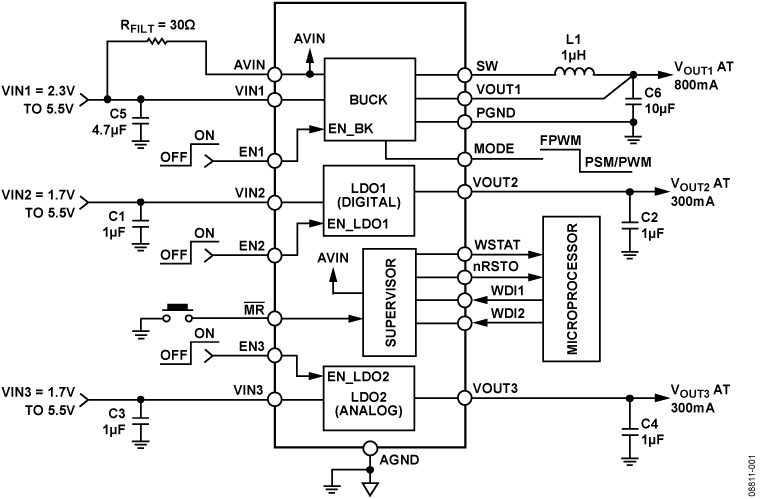

ADP5042在一个20引脚小型LFCSP封装中集成了一个高性能降压调节器和两个低压差调节器(LDO)，可满足严苛的性能和电路板空间要求。
降压调节器的高开关频率支持使用小型多层外部器件，并使所需的电路板空间降至最小。
MODE引脚用于选择降压调节器的工作模式。设为逻辑高电平时，降压调节器以强制PWM模式工作。设为逻辑低电平时，如果负载在标称值左右，则降压调节器以PWM模式工作；当负载电流降至预定义阈值以下时，调节器以省电模式(PSM)工作，以便改善轻负载效率。
ADP5042 LDO的低静态电流、低压差和宽输入电压范围可延长便携式设备的电池使用时间。在频率高达10 kHz时，两个LDO能保持60 dB以上的电源抑制性能，而所需的电压裕量则很低。
各调节器通过对相应的使能引脚施加高电平来激活。ADP5042提供在工厂编程的默认输出电压设置，选择范围广泛。
ADP5042内置电源监控电路，可以监控微处理器系统的电源电压和代码执行完整性。此外还提供上电复位信号。如果微处理器未能在预设超时周期内发出选通脉冲，片内双看门狗定时器能够复位微处理器或者使系统周期供电（看门狗2）。
