ADI亚德诺_LTC3114-1_产品介绍

ADI亚德诺 LTC3114-1 产品介绍

2026-03-09 0次

特性

调节V_OUT高于、低于或等于V_IN
单个电感
宽V_IN范围：2.2V至40V
宽V_OUT范围：2.7V至40V
输出电流：1A（降压模式下）
0.5A输出电流，V_IN = 3.6V，V_OUT = 5V
可编程平均输出电流

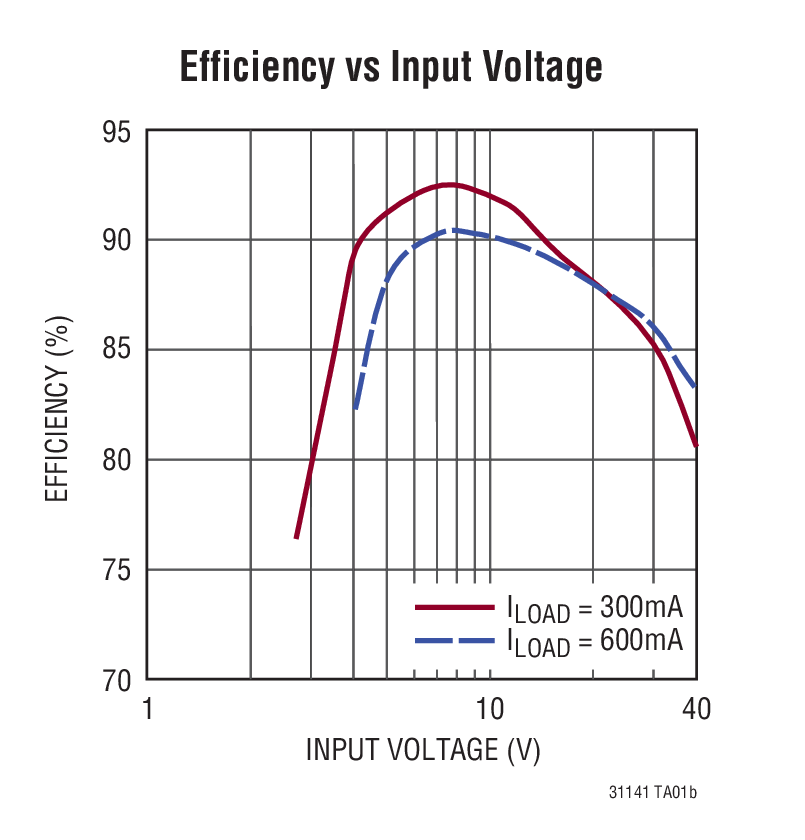

效率高达96%

突发工作模式(Burst Mode^®)，30µA

产品详情和应用

LTC^®3114-1 是一款通用的宽工作电压范围同步单片式降压-升压型 DC/DC 转换器，其具有可编程平均输出电流。LTC3114-1 的专有降压-升压型 PWM 控制电路可在整个工作电压范围内提供低噪声操作。电流模式控制确保了优异的电压和负载瞬态响应。

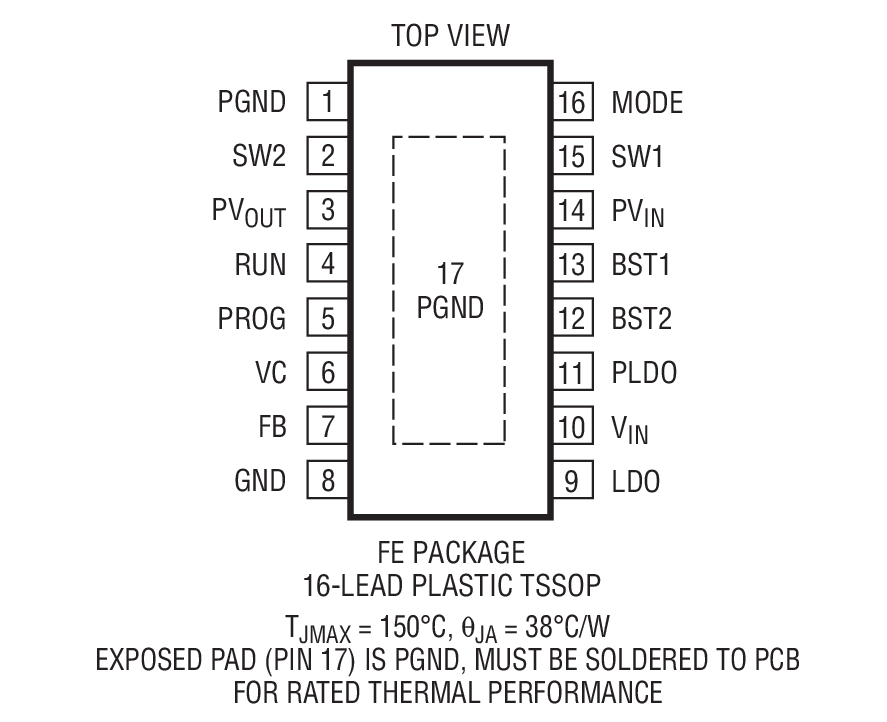

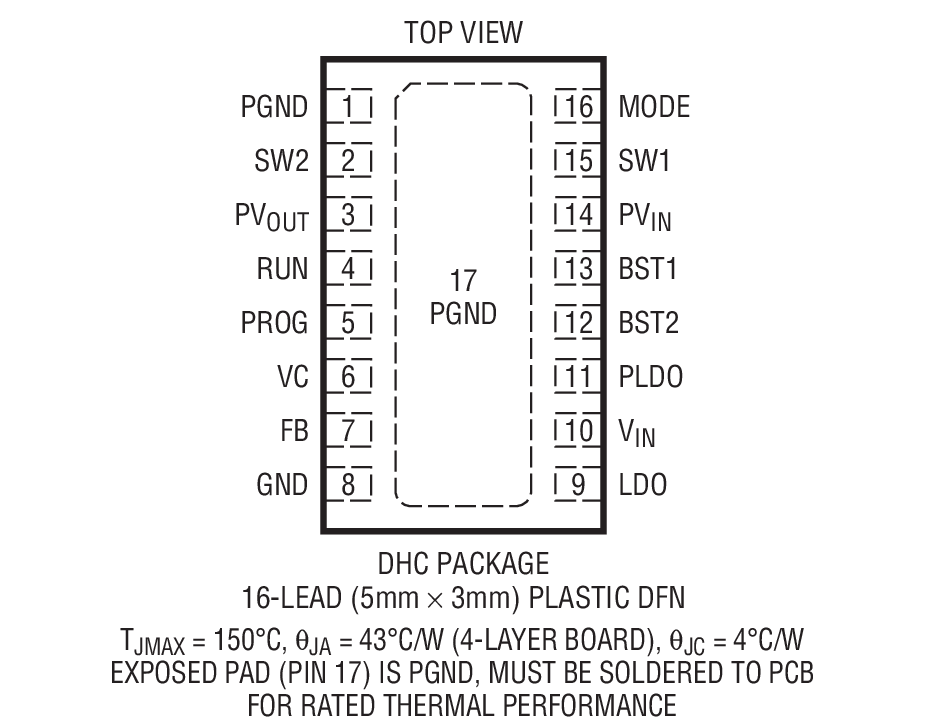

同步、内部 MOSFET 开关和引脚可选的突发模式操作可在整个负载电流范围内保持高效率。平均输出电流利用一个标准电阻器进行设置，并为实现宽输入范围、高效率充电系统或恒定电流、高效率 LED 驱动器提供了基础。稳压器接通可通过准确的 RUN 引脚进行编程。在停机模式中静态电流仅为 3μA。该器件集成了过热保护、短路保护和软起动功能。LTC3114-1 采用16 引脚 3mm x 5mm x 0.75mm DFN 封装和 16 引脚 TSSOP (FE) 封装。

应用

24V / 28V 工业电源
12V 铅酸电池至 12V 稳压器
高功率 LED 驱动器
12V / 24V 太阳能电池板电池充电系统
汽车电源系统
