特性

• 宽输入范围：4V 至 60V
• 输出电压高达 36V (降压)
• 突发模式 (Burst Mode^®) 操作：电源电流 <100µA
• 10µA 停机电源电流
• 基准精度达 ±1.3%
• 200kHz 固定频率
• 驱动 N 沟道 MOSFET
• 可编程软起动
• 可编程欠压闭锁
• 用于栅极驱动的内部高电压稳压器
• 热停机
• 电流限值不受占空比的影响

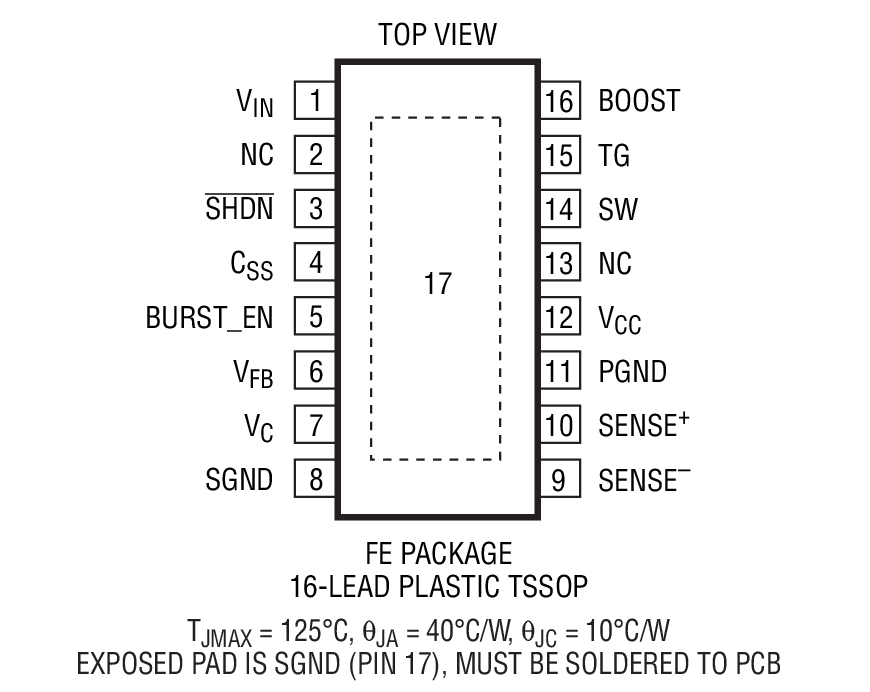

• 16 引脚耐热增强型 TSSOP 封装

产品详情和应用

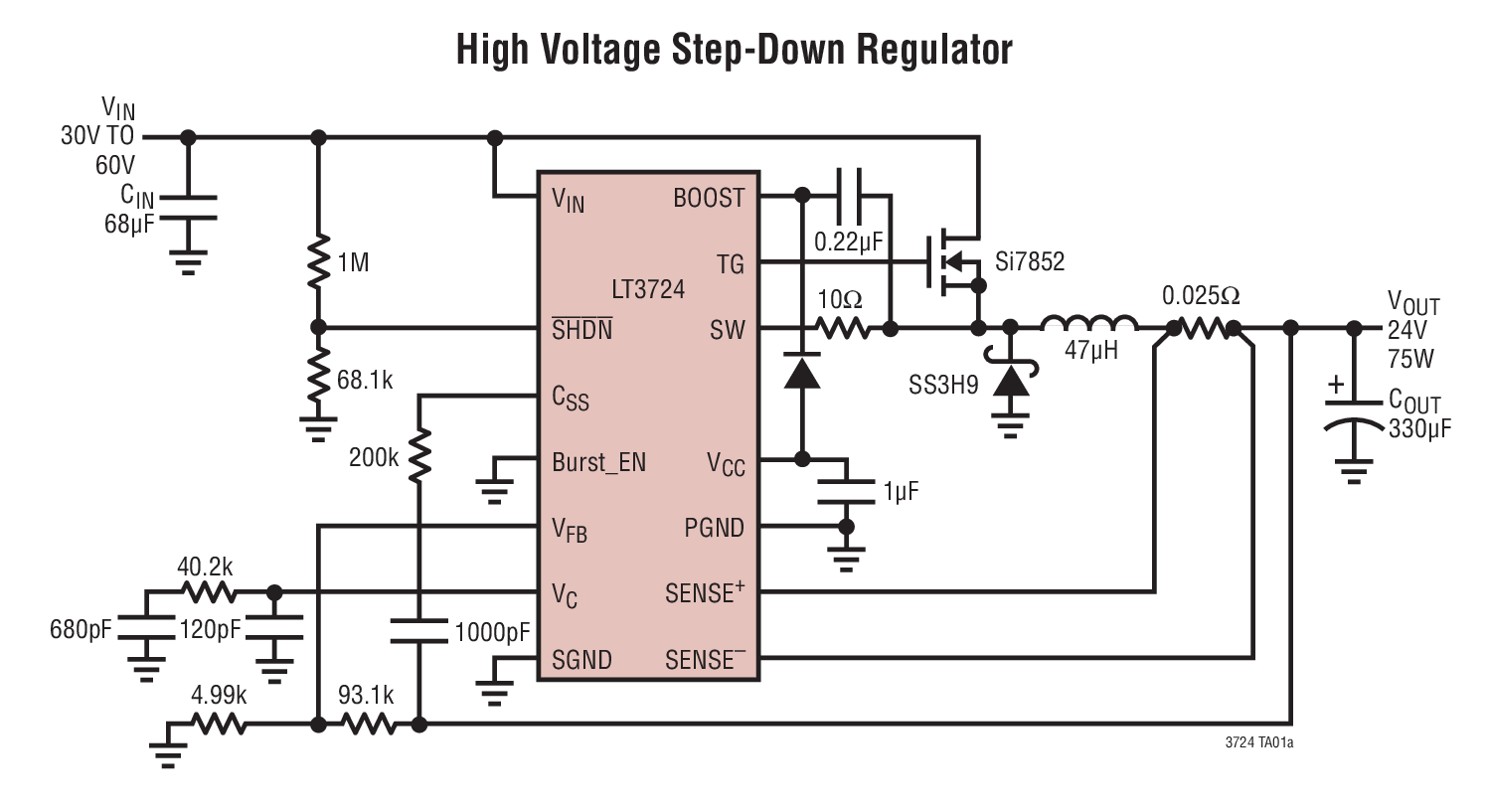

LT^®3724 是一款中等功率、组件数目小、低成本和高效电源的 DC/DC 控制器。它提供了一个 4V 至 60V 的宽输入电压范围 (最小启动电压为 7.5V)，并能够实现降压、升压、反相和SEPIC 拓扑结构。

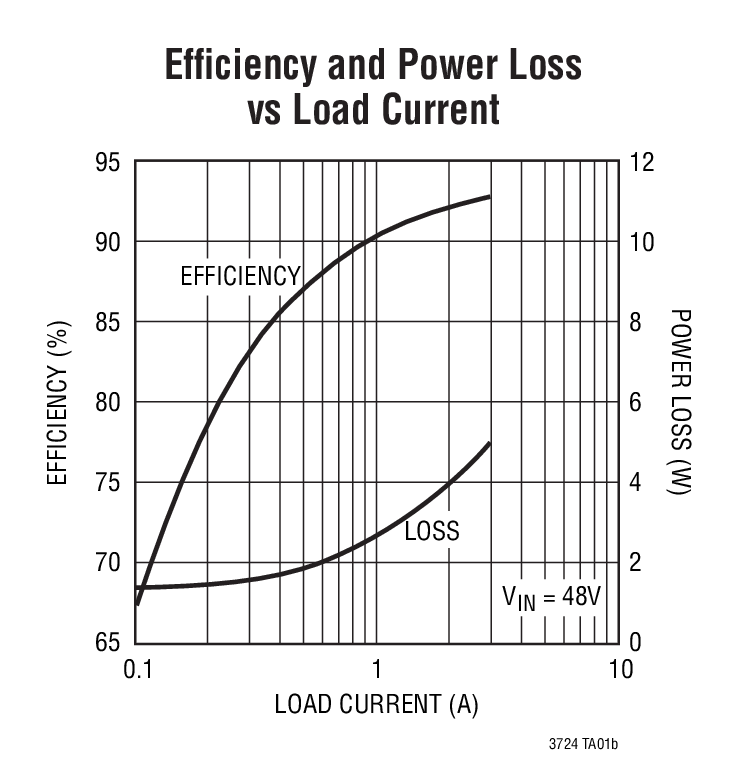

LT3724 具有突发模式操作功能，该操作模式将静态电流降至 100µA 以下，并可在轻负载条件下维持高效率。一个内部高电压偏置稳压器允许简单的偏置，并可被反向驱动以提高效率。

附加功能包括旨在实现快速电压和负载瞬态响应的固定频率电流模式控制；一个能够驱动大 N 沟道 MOSFET 的栅极驱动器；一个精准的欠压闭锁电路；10µA 停机电流；短路保护；和一种可编程软起动功能，该功能可在启动期间直接控制输出电压转换速率，从而限制了浪涌电流、较大限度地减小了过冲并方便了电源排序。

• 工业功率分配
• 12V 和 42V 汽车和重型设备
• 高电压单板系统
• 分布式电源系统
• 航空电子设备
• 电信电源
