特性

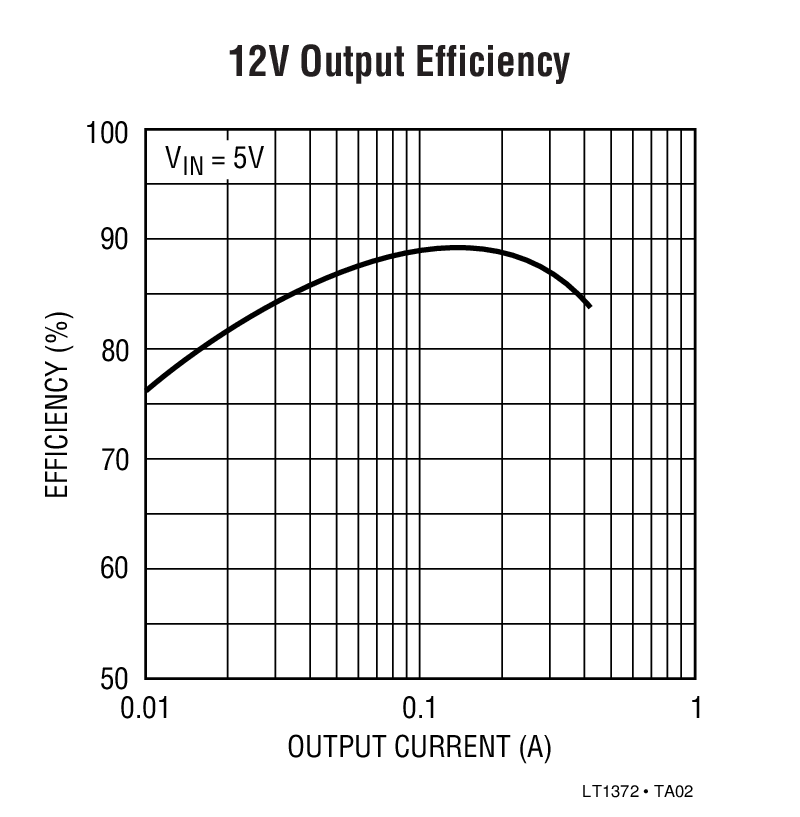

• 开关速度更快、效率更高
• 使用小型电感器：4.7µH
• 均为表面贴装器件
• 占板面积仅有 0.5 平方英寸
• 极低的最小电源电压：2.7V
• 静态电流：4mA (典型值)
• 电流受限功率开关：1.5A
• 可调整正输出或负输出
• 关断状态下的电源电流：12µA (典型值)
• 容易与外部同步

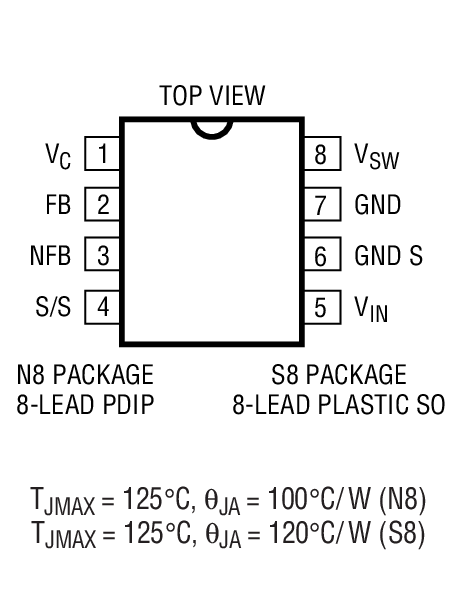

• 8 引脚 SO 或 PDIP 封装



产品详情和应用

LT^®1372 / LT1377 是单片高频开关稳压器。它们可工作于所有标准开关结构，包括升压、降压、反激、前馈、负输出及“Cuk”。硅片上包括一个 1.5A 高效开关以及所有振荡器、控制与保护电路。LT1372/LT1377 的所有功能均集成在  8 引脚 SO/PDIP 封装之内。

LT1372 / LT1377 的典型静态电流仅为 4mA，并且比先前的器件有更高的效率。高频开关允许使用非常小的电感器。所有表面贴装组件所占用的线路板面积还不到 0.5 平方英寸。

新的设计技朮提高了灵活性，同时保持了使用简便性。开关电路易与外部逻辑电平信号源同步。在关断引脚上施加逻辑低电平可将电源电流减少到  12µA。独特的误差放大器电路可调整正或负的输出电压，同时保持简便的频率补偿技朮。非线性误差放大器的跨导减少了启动或过载恢复时的输出过冲。

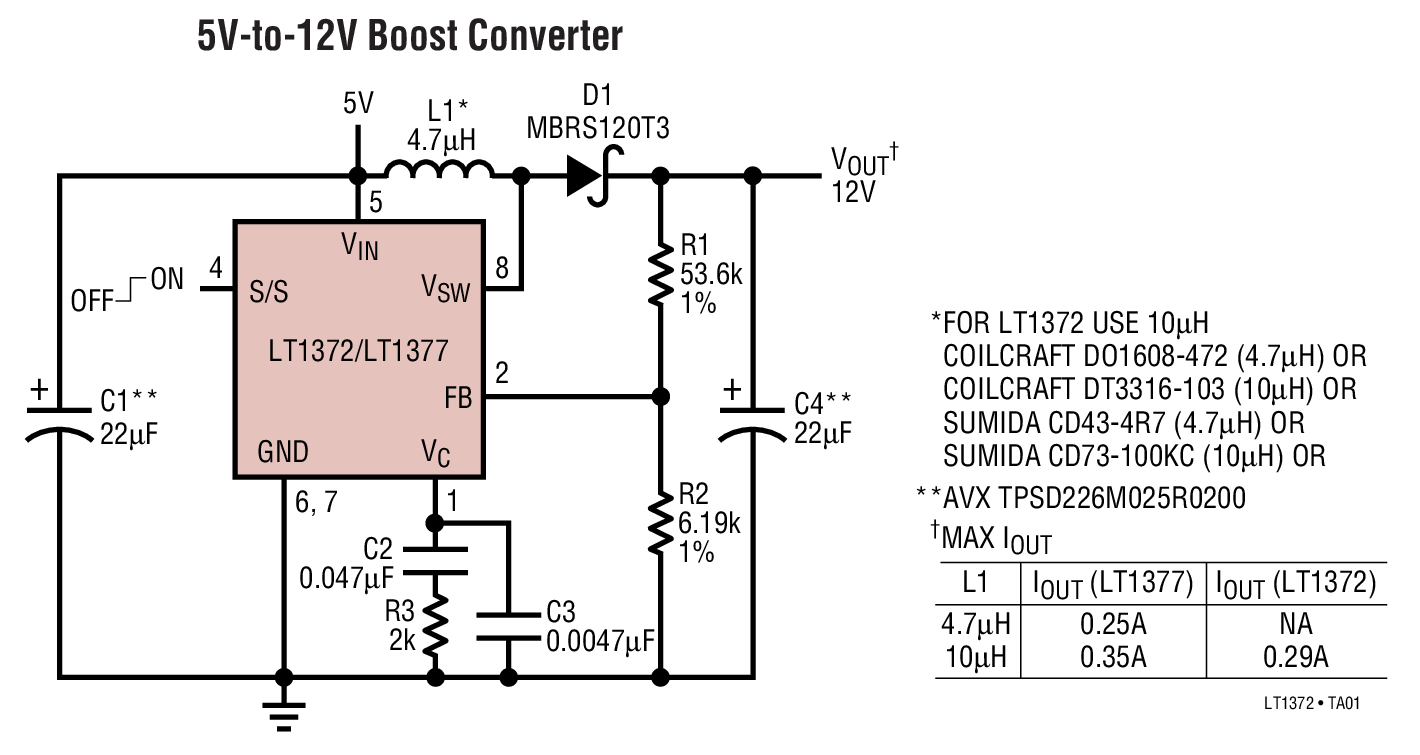

• 升压稳压器
• CCFL 背光驱动器
• 便携计算机电源
• 多路输出反激式电源
• 负输出电源
