特性

• 支持PPS的集成式I²C降压-升压控制器
  • 输入电压范围：4.5V至36V
  • 3.3V至21V恒定电压，10mV LSB
  • 1A至6.35A限流，25mA LSB
  • 开关频率：220kHz、300kHz和400kHz
  • V_BUS电缆补偿高达516mΩ
  • 外部频率同步和扩频，以减少EMI
• USB PD 3.1 Type-C端口控制器
  • 符合USB-IF标准- TID 9154
  • 高达800mV接地失调
  • 与ADI TCPM搭配使用，可实现交钥匙解决方案
• MAX25432BATLP使能：
  • ADI TCPM备用模式和双角色端口
  • 改进CC检测功能
  • 先进的监控算法（V、T）
  • 动态环路控制
• 高性能、高安全性、低成本乘客电缆屏蔽电池短路保护
  • 利用小型单FET解决方案充分减少短路电流
• 集成电流检测放大器、ADC和DAC
  • 集成3.3V至5.0V、1.5W、智能、可靠的V_CONN开关和保护功能、50mA至500mA OCP
• 受保护的HVD+、HVD-、HVCC1、HVCC2输出上集成24V直流保护功能
• 集成传统USB 2.0充电支持，包括BC1.2、Apple CarPlay、OTG和Apple MFi Rev 3x
• 集成±15kV气隙/±8kV接触放电ISO 10605和IEC 61000-4-2 ESD保护
• 工作温度范围：–40°C至+125°C

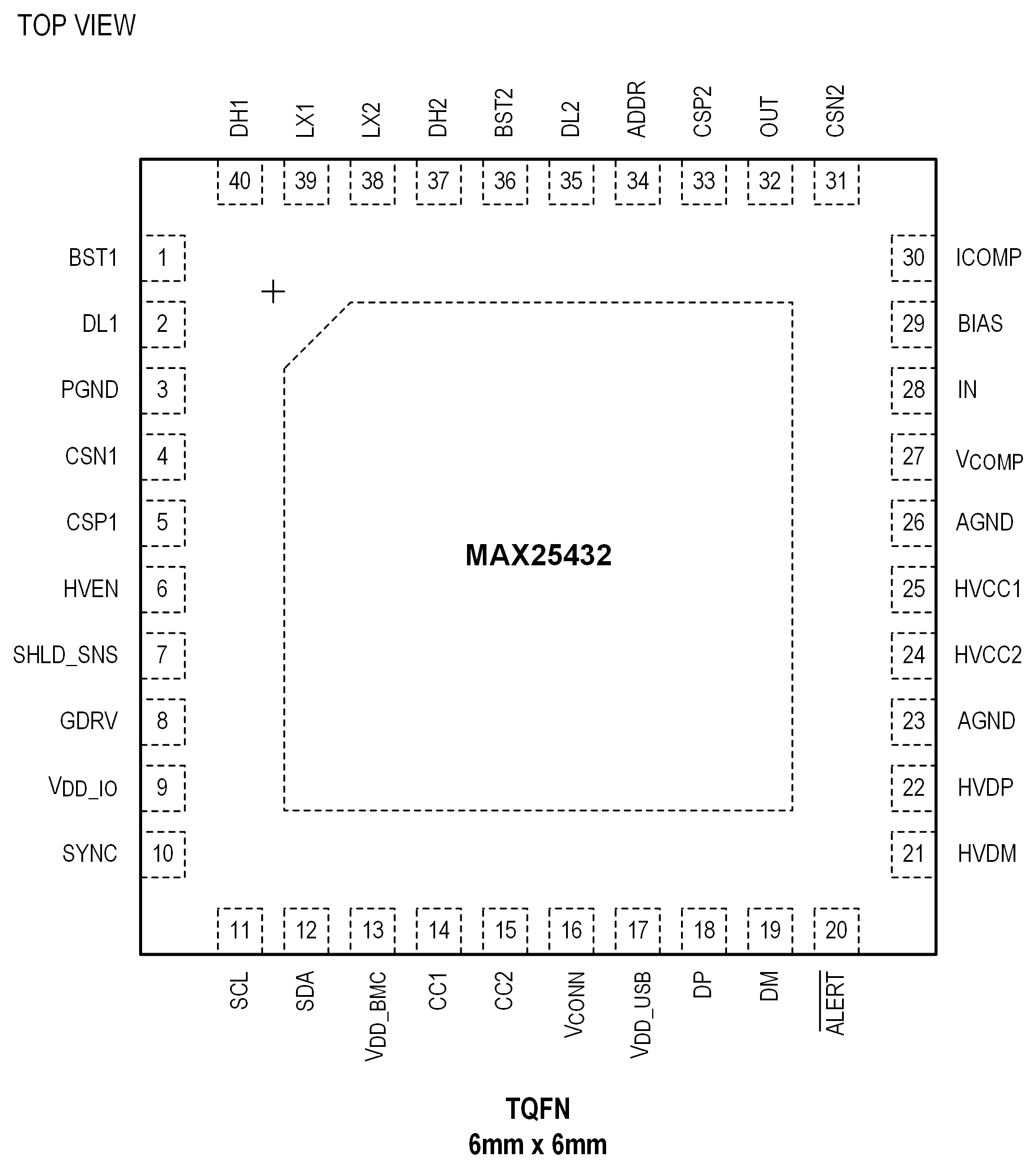

• 40引脚、6mm x 6mm TQFN封装，带裸露焊盘
• 通过AEC-Q100和AEC-Q006认证

产品详情和应用

MAX25432结合了汽车级降压-升压控制器、USB供电(USB PD)模拟前端(AFE)、传统USB充电支持和USB Type-C^®保护开关，适用于汽车USB主机或面向下游的(DFP)应用。其中，降压-升压控制器能够以高达6.35A的电流提供全范围3.3V至21V的可编程电源(PPS)。USB Type-C保护开关为D+、D-、CC1、CC2和V_CONN提供汽车系统级ESD保护和24V短路保护。该器件可以支持乘客旧款手机的传统充电模式，包括BC1.2、Apple^® Charge、Apple CarPlay^®、Apple MFi和USB On-The-Go (OTG)。

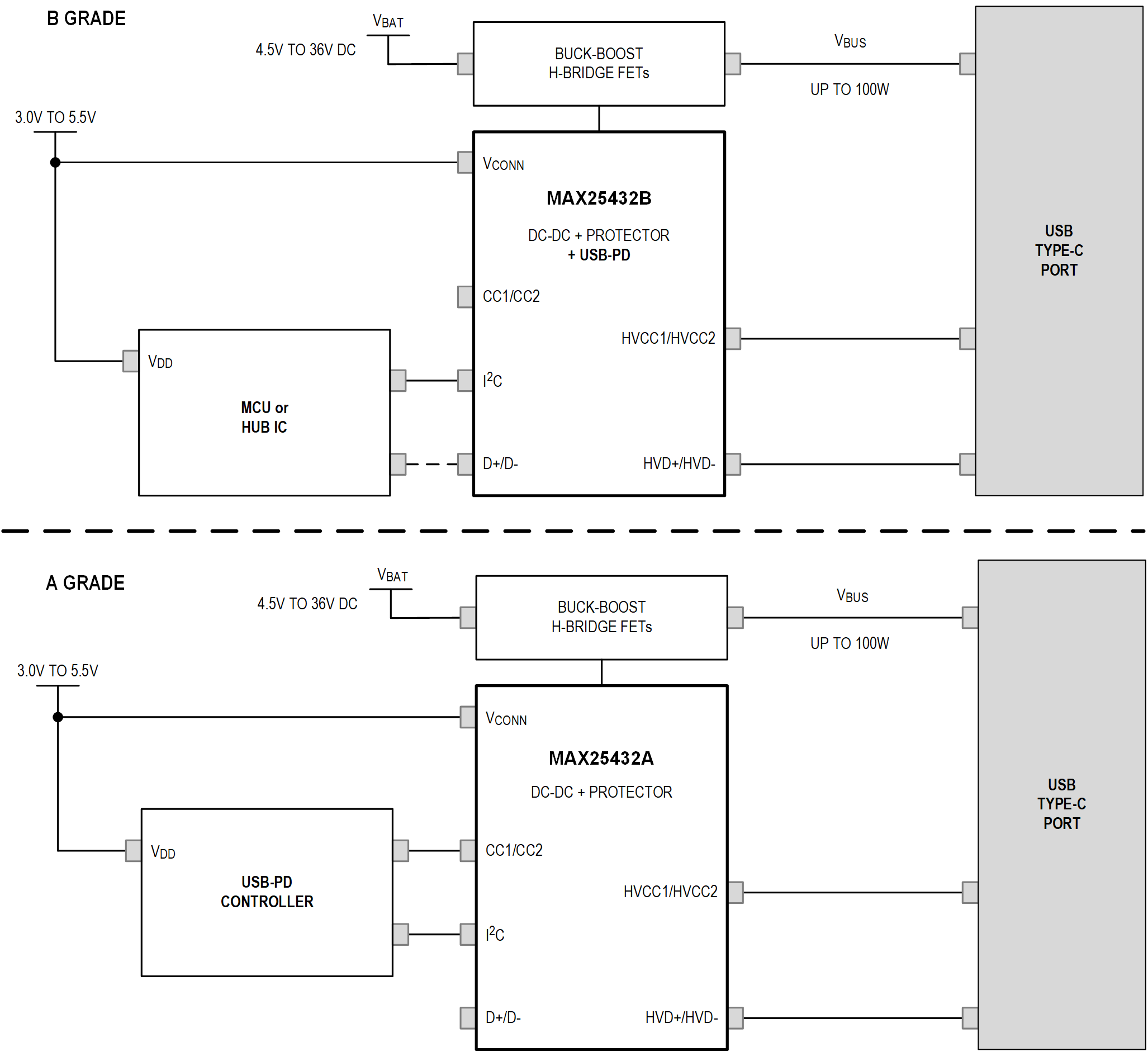

MAX25432B集成了一个USB PD AFE，它支持USB-IF Type-C端口控制器接口(TCPCI)规范，并可与应用中的任何I²C主机接口。MAX25432A为外部USB PD控制器提供配置通道(CC)信号直通保护。

带有P和G后缀的器件包含智能检测和保护功能，可避免故障期间有高短路电流通过电缆屏蔽层从汽车电池流向地面，从而防止汽车模块损坏。

MAX25432采用小型6mm x 6mm、40引脚TQFN-EP封装，所需外部元件非常少。MAX25432评估套件和相关资料为设计工程师提供了一个方便的平台，帮助工程师缩短测试和固件开发时间，实现快速评估。

应用

• 专用充电模块
• 主机、无线电、导航
• 后座娱乐模块
• USB集线器、接线盒和多媒体集线器
