ADI亚德诺_LTC3548-2_产品介绍

ADI亚德诺 LTC3548-2 产品介绍

2026-03-09 0次

特性

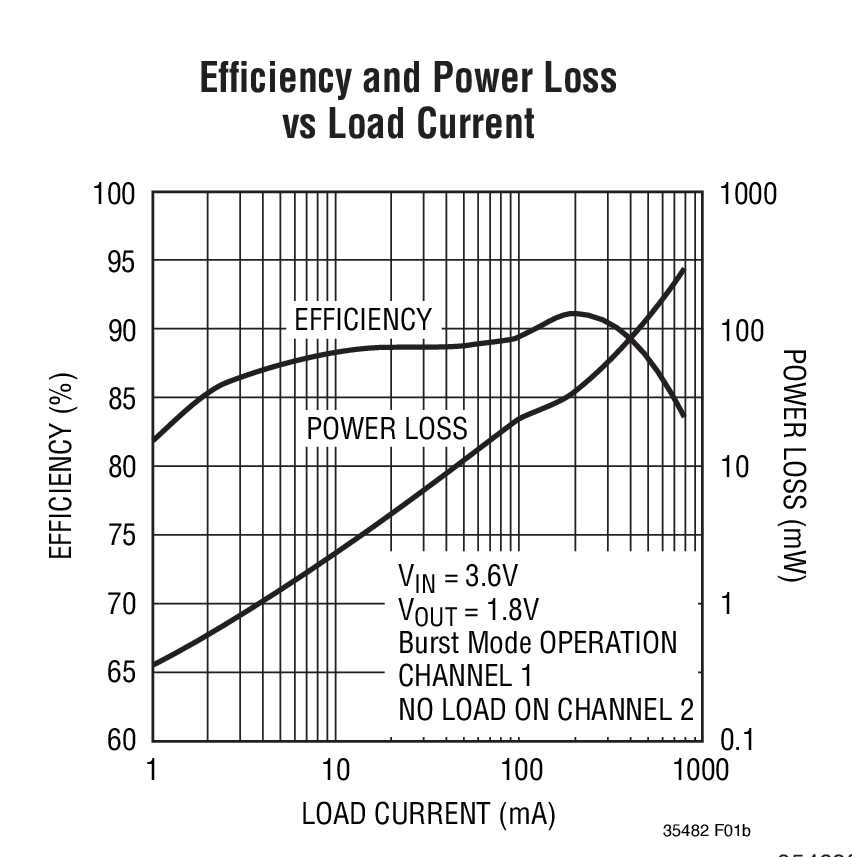

高效率：达 95%
1.8V/800mA 固定输出和 400mA 可调输出电压
仅 40μA 的静态电流 (两个通道)
2.25MHz 恒定频率操作
高开关电流限值：1.2A 和 0.7A
无需肖特基二极管
低 R_DS(ON) 内部开关：0.35Ω
旨在获得卓越的电压和负载瞬态响应的电流模式操作

具短路保护功能
低压差操作：100% 占空比
超低停机电流：I_Q < 1μA
上电复位输出
可在外部进行同步的振荡器

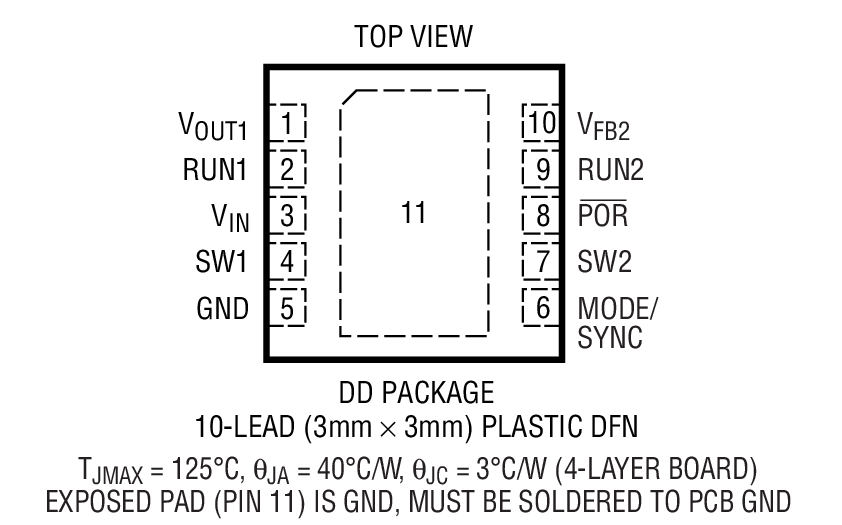

小巧的耐热性能增强型 3mm × 3mm DFN 封装

产品详情和应用

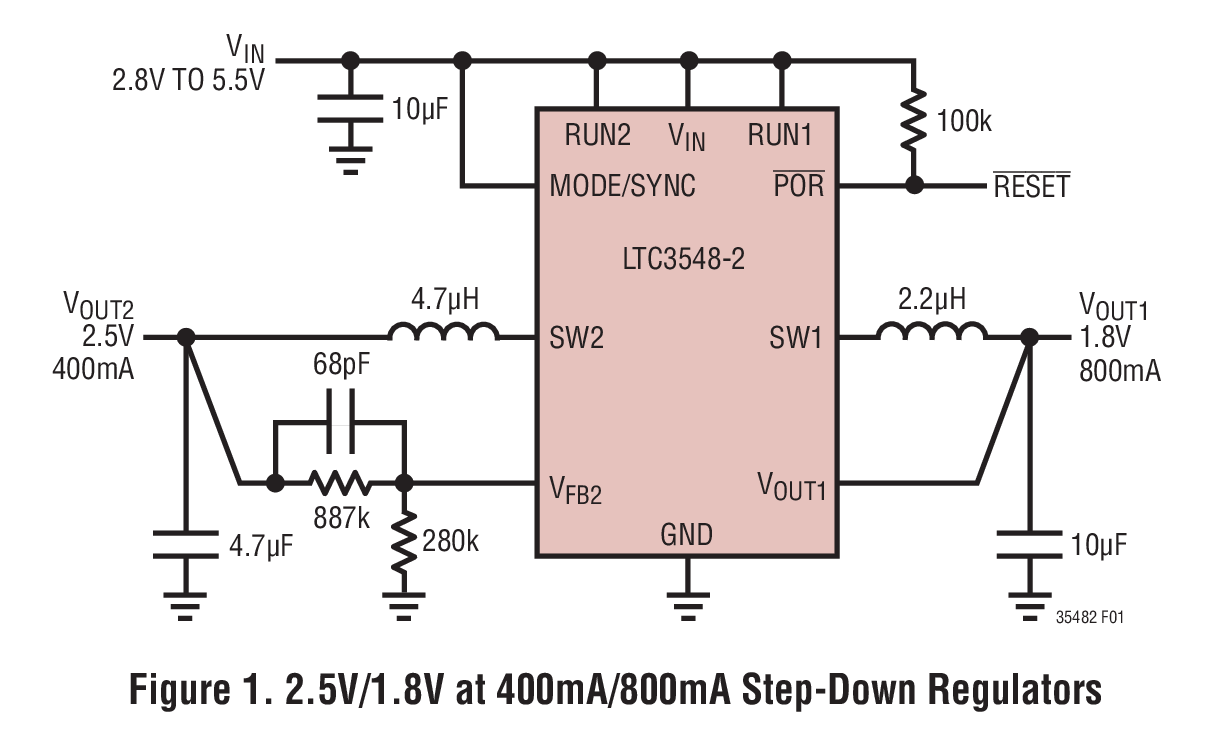

LTC3548-2 是一款双通道、恒定频率、同步降压型 DC/DC 转换器。该器件面向低功率应用，可在 2.5V 至 5.5V 的输入电压范围内运作，并具有一个 2.25MHz 的恒定开关频率，因而允许使用纤巧、低成本的电容器和电感器，高度 ≤1.2mm。对于通道 1，输出电压固定于 1.8V/800mA；对于通道 2，输出电压则可在 0.6V 至 V_IN 的范围内进行调节。内部同步 0.35Ω、1.2A/0.7A 功率开关能够在无需采用外部肖特基二极管的情况下实现高效率。

该器件提供了一个用户可选模式输入，以使用户能够在噪声纹波和低功率效率之间进行权衡取舍。突发模式 (Burst Mode^®) 操作可在轻负载条件下提供高效率，而脉冲跳跃模式则能在轻负载条件下实现低噪声纹波。

为了进一步延长电池的运行时间，P 沟道 MOSFET 在压降条件下 (100% 占空比) 连续导通，而且两个通道所吸收的总静态电流仅为 40μA。在停机模式中，该器件的吸收电流 <1μA。

应用

PDA/掌上型个人电脑
数码相机
蜂窝电话
便携式媒体播放器
PC 卡
无线和 DSL 调制解调器
