特性

• 高集成度
  • 汽车电池供电的完整显示屏电源解决方案
  • 一个高压2.1A降压转换器(3.3V)
  • 一个高压100mA低I_Q线性稳压器(3.3V)
  • 一个低压1.6A降压转换器(1V)
  • 一个175mA低压线性稳压器(1.8V)
  • 电源良好输出

• 可靠的低EMI
  • 可编程开关频率
  • 内部扩频振荡器
  • 摆率控制开关
  • 热关断保护

• 满足GMSL器件的电源要求
• 采用紧凑型TQFN20 4mm x 4mm封装
• AECQ100 2级

产品详情和应用

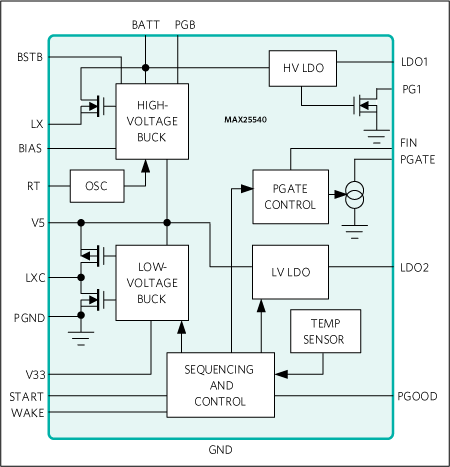

MAX25540是一款4通道电源管理IC，用于适应现代汽车TFT显示屏应用中的主电压轨设计。该IC可满足GMSL器件的电源要求。MAX25540和MAX25530 TFT电源与LED背光驱动器组合而成的双芯片解决方案可以满足汽车显示屏电源要求。

MAX25540的集成高压降压转换器可将电池电压转换为3.3V中间电压轨。此外，有一个始终开启的高压、低静态电流线性稳压器以3.3V供电。

低压部分由一个全集成DC/DC转换器和一个依靠中间电压轨运行的LDO组成。该低压DC/DC转换器提供1V电压，而LDO会产生1.8V电压。

通过单个START控制引脚即可执行启动序列，从而简化了器件控制。MAX25540的外部pMOSFET控制模块支持将电池电压切换至下游器件，例如背光升压转换器。

MAX25540采用TQFN封装，工作温度范围为-40°C至105°C。

应用

• 中央信息显示屏
• 信息娱乐显示屏
• 仪器群集
