ADI亚德诺 LTC3406A 产品介绍

2026-03-09 0次

特性

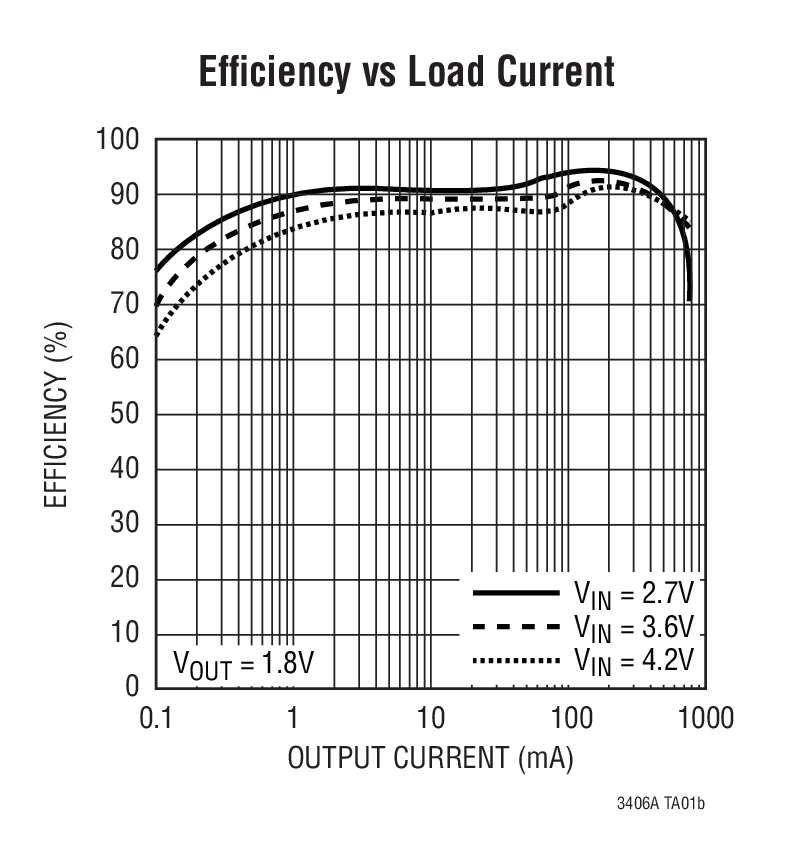

高效率：达 96%
非常低的静态电流：仅 20μA
在突发模式 ( Burst Mode^® ) 操作期间实现低输出纹波电压
输出电流为 600mA
输入电压范围为 2.5V 至 5.5V
1.5MHz 恒定频率操作
无需肖特基二极管

低压差操作：100% 占空比
±2% 0.6V 基准
停机模式中的电源电流消耗 ≤1μA
内部软起动电路限制了涌入电流
旨在实现卓越电压和负载瞬态响应的电流模式操作
过热保护

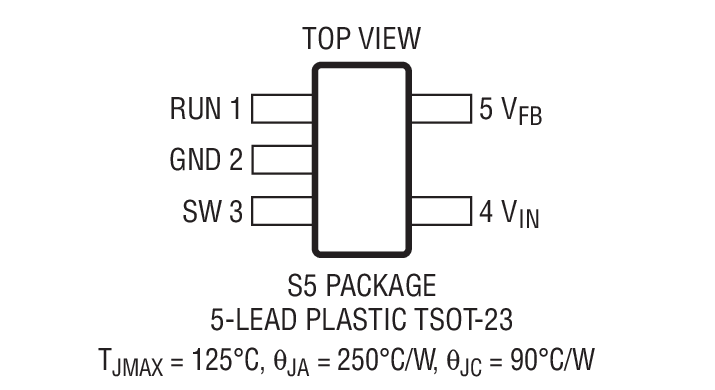

扁平 ( 高度仅1mm ) ThinSOT^™ 封装

产品详情和应用

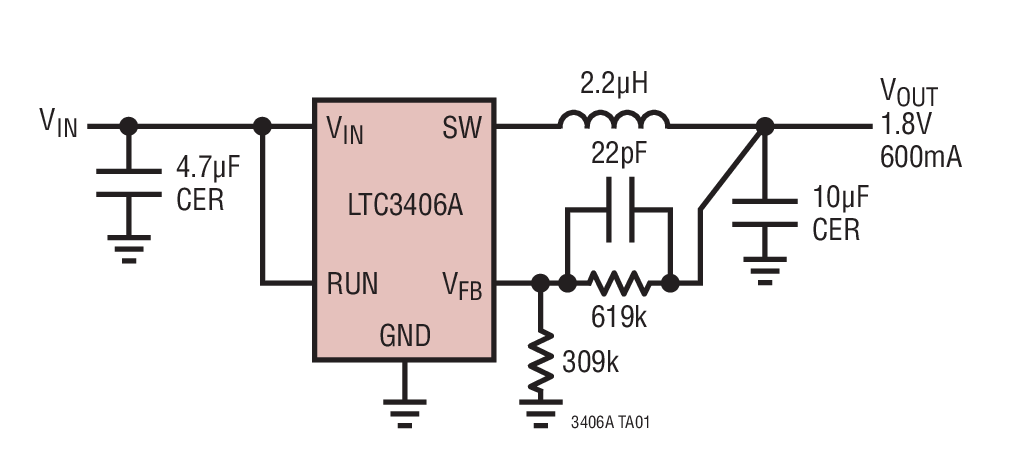

LTC3406A是一款采用恒定频率、电流模式架构的高效率单片式同步降压型稳压器。工作期间的电源电流仅为20μA，在关断模式下则降至≤1μA。2.5V至5.5V的输入电压范围使得LTC3406A非常适合单节锂离子电池供电应用。100%的占空比实现了低压差操作，并延长了便携式系统的电池运行时间。自动突发模式操作提高了轻负载条件下的效率，进一步延长了电池运行时间。

在内部将开关频率设置为1.5MHz，因而允许采用小型表贴电感和电容。内部同步开关可提高效率，不再需要外部肖特基二极管。利用0.6V反馈基准电压能够轻松支持低输出电压。LTC3406A采用薄型(1mm) ThinSOT封装。

V_OUT

F_SW

特点

LTC3406

可调

1.5MHz

突发模式

LTC3406-1.2

1.2V

1.5MHz
