特性

• 内置31mΩ R_DS(ON)的高边MOSFET和24mΩ R_DS(ON)的低边MOSFET
• 整个温度范围内能够保证4A的连续输出电流
• 在整个负载、输入电压和温度范围内提供±1%的输出精度
• 工作在2.9V至5.5V V_IN电压
• 输出电压在0.6V至(0.9 x V_IN)之间可调
• 软启动可有效抑制输入浪涌电流
• 500kHz至2MHz可调开关频率
• 输出允许使用陶瓷、聚合物以及电解电容
• 9种预置输出并可调节输出电压
  • 0.6V、0.7V、0.8V、1.0V、1.2V、1.5V、1.8V、2.0V、2.5V和可调
• 单调启动，安全启动进入预偏置输出状态
• 可选择强制PWM或轻载下的跳脉冲模式
• 过流、过热保护
• 输出具有吸收/源出电流能力，提供逐周期保护
• 漏极开路电源就绪输出
• 24引脚、4mm x 4mm薄型QFN无铅封装

产品详情和应用

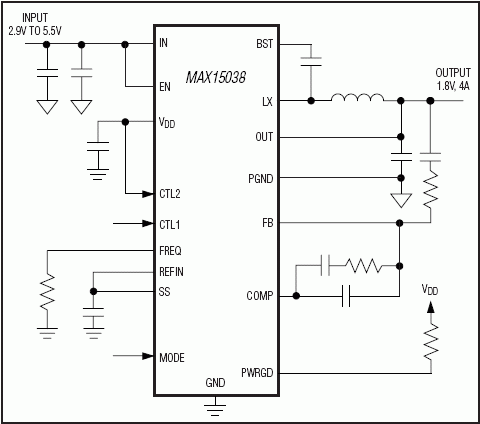

MAX15038是一款高效开关稳压器，输出电压范围为0.6V至V_IN的90%，可提供高达4A的负载电流。器件工作电压为2.9V至5.5V，非常适合负载点和后续稳压应用。在整个负载、输入电压和温度变化范围内，器件输出电压总误差低于±1%。

MAX15038采用固定频率PWM工作模式，开关频率可通过外部电阻设置在500kHz至2MHz范围内。MAX15038提供可选择的跳脉冲模式，以提高轻载效率。较高的工作频率允许全陶瓷电容设计，同时也允许采用小尺寸外部元件。

片内低导通电阻的nMOS保证在较重负载下提供高效率，并可保持极低的寄生电感，与分离方案相比大大简化了电路板布局。简单的电路布局和引脚配置确保新设计的一次通过率。

MAX15038内部集成了宽带(28MHz)电压误差放大器。电压模式控制结构和误差放大器允许使用III类补偿方案，使环路带宽可以达到开关频率的20%。较宽的环路带宽能够保证快速瞬态响应，从而减小所需的输出电容，允许全陶瓷电容设计。

MAX15038具有两个三态逻辑输入，用于选择9种不同的输出电压。这些预置输出电压为客户提供±1%的输出电压精度，无需使用昂贵的0.1%精密电阻。另外，可以通过连接在反馈端的两个外部电阻，配合0.6V内部基准电压或REFIN的外部输入基准电压，将输出电压设置在任何用户所需要的数值。MAX15038通过外部电容设置软启动时间，以降低输入浪涌电流。

应用

• ASIC/CPU/DSP核与I/O供电
• 基站电源
• DDR电源
• POL
• RAID控制电源
• 服务器电源
• 电信与网络电源
