ADI亚德诺 LTC3864 产品介绍

2026-03-09 0次

特性

宽V_IN工作电压范围：3.5V至60V
宽V_OUT范围：0.8V至V_IN
低I_Q工作电流 = 40μA
低压差工作：100%占空比
强大的高压MOSFET栅极驱动器
恒频电流模式架构
经过验证的FMEA，用于相邻引脚开路/短接
可选的高效突发工作模式(Burst Mode^®)或跳脉冲模式（轻负载下）
可编程固定频率：50kHz至850kHz

可锁相频率：75kHz至750kHz
准确限流
可编程软启动或电压跟踪
内部软启动确保顺利平稳启动
电源良好输出电压监控器
低关断I_Q = 7μA
采用小型12引脚散热增强型MSOP和DFN封装
通过AEC-Q100汽车应用认证

产品详情和应用

LTC3864 是一款坚固的高电压降压型 DC/DC 控制器，专为汽车和工业应用而优化。其可驱动一个 P 沟道功率 MOSFET 开关，并执行 100% 占空比运作。宽输入和输出电压范围可适合众多的应用。在故障情况下运作时，该器件利用失效模式与影响分析 (FMEA) 程序进行了验证。

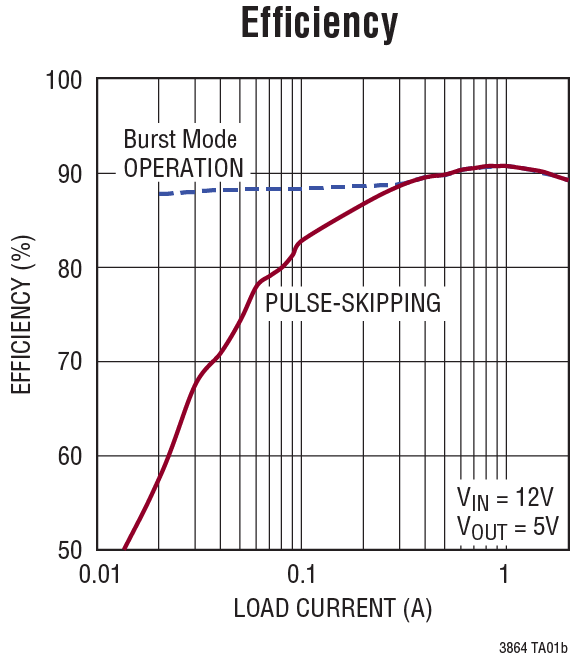

LTC3864 拥有卓越的轻负载效率，在一种用户可编程的突发模式操作中仅吸收 40μA 的静态电流。其峰值电流模式、恒定频率 PWM 架构可实现开关频率和输出电流限值的良好控制。开关频率能利用一个外部电阻器在 50kHz 至 850kHz 的范围内进行设置，而且可以同步至一个频率介于 75kHz 至 750kHz 之间的外部时钟。

LTC3864 提供了可编程软起动或输出跟踪。安全功能包括过压保护、过流和短路保护 (包含频率折返) 以及一个电源良好输出信号。

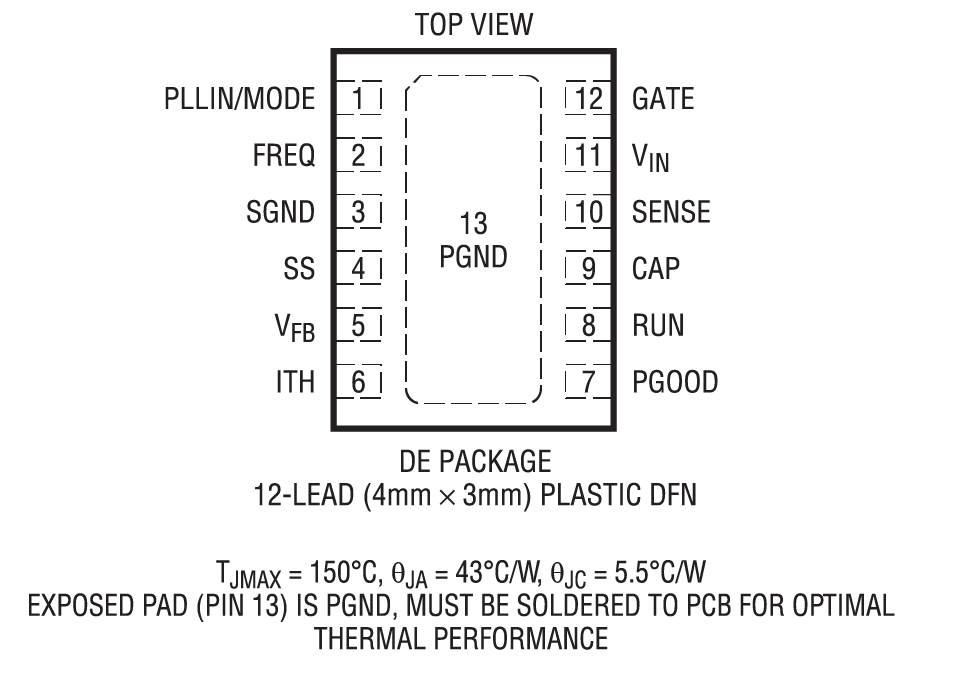

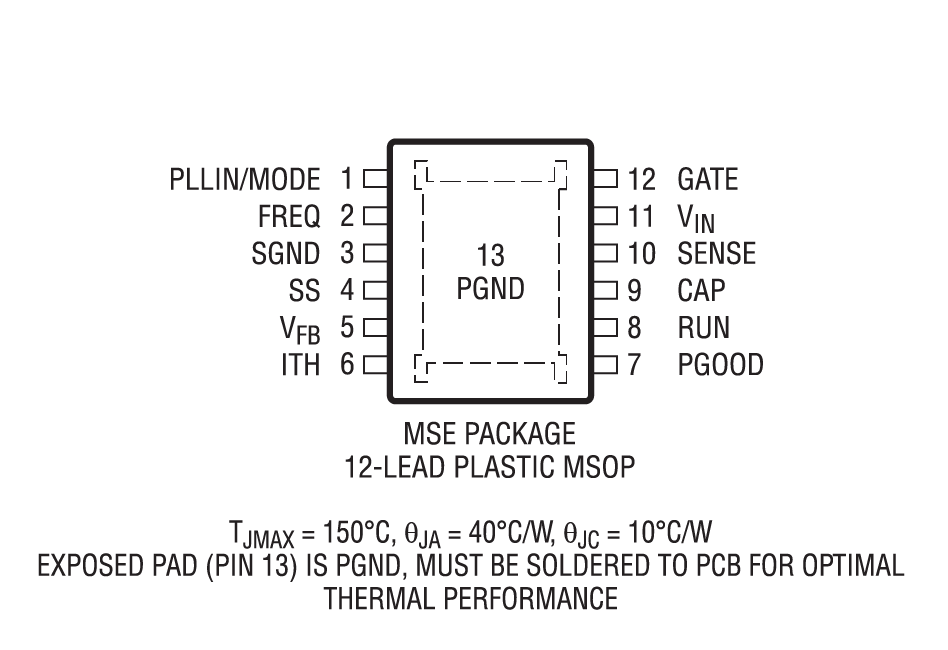

LTC3864 采用耐热性能增强型 12 引脚 MSOP 封装和 3mm x 4mm DFN 封装。

应用

工业和汽车电源
电信电源
分布式电源系统
