ADI亚德诺_LTC3633A_产品介绍

ADI亚德诺 LTC3633A 产品介绍

2026-03-09 0次

特性

3.6V 至 20V 输入电压范围
每通道的输出电流为 3A

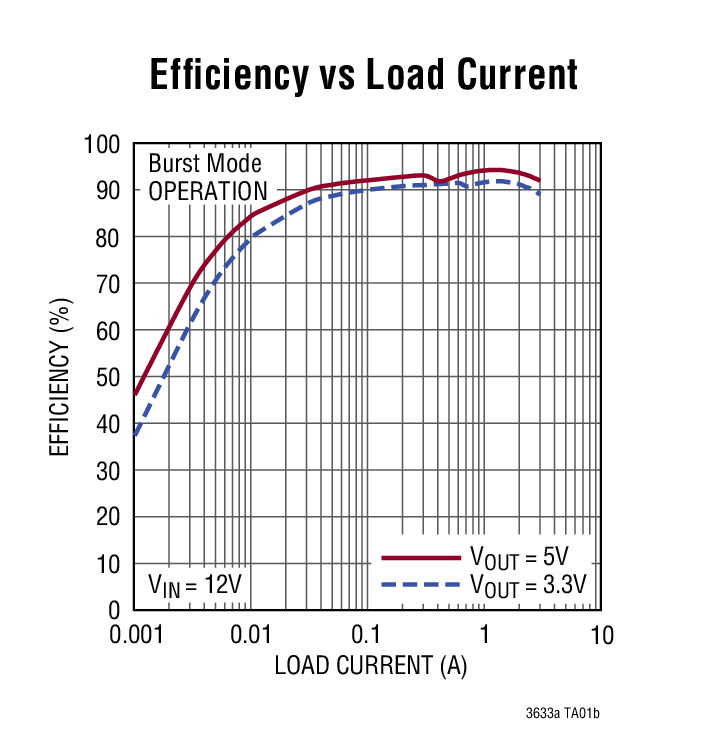

效率高达 95%
低占空比操作：5% (在 2.25MHz)
通道之间的 0° / 180° 可选相移
可调开关频率范围：500kHz 至 4MHz
外部频率同步
电流模式操作以实现卓越的电压和负载瞬态响应
0.6V 基准可容许低输出电压
可由用户来选择的突发模式 (Burst Mode^®) 操作或强制连续模式操作

输出电压跟踪和软起动能力
短路保护
过压输入和过热保护
电源良好状态输出
LTC3633：16V 绝对最大 V_IN
LTC3633A：20V 绝对最大 V_IN，引脚可兼容 LTC3633

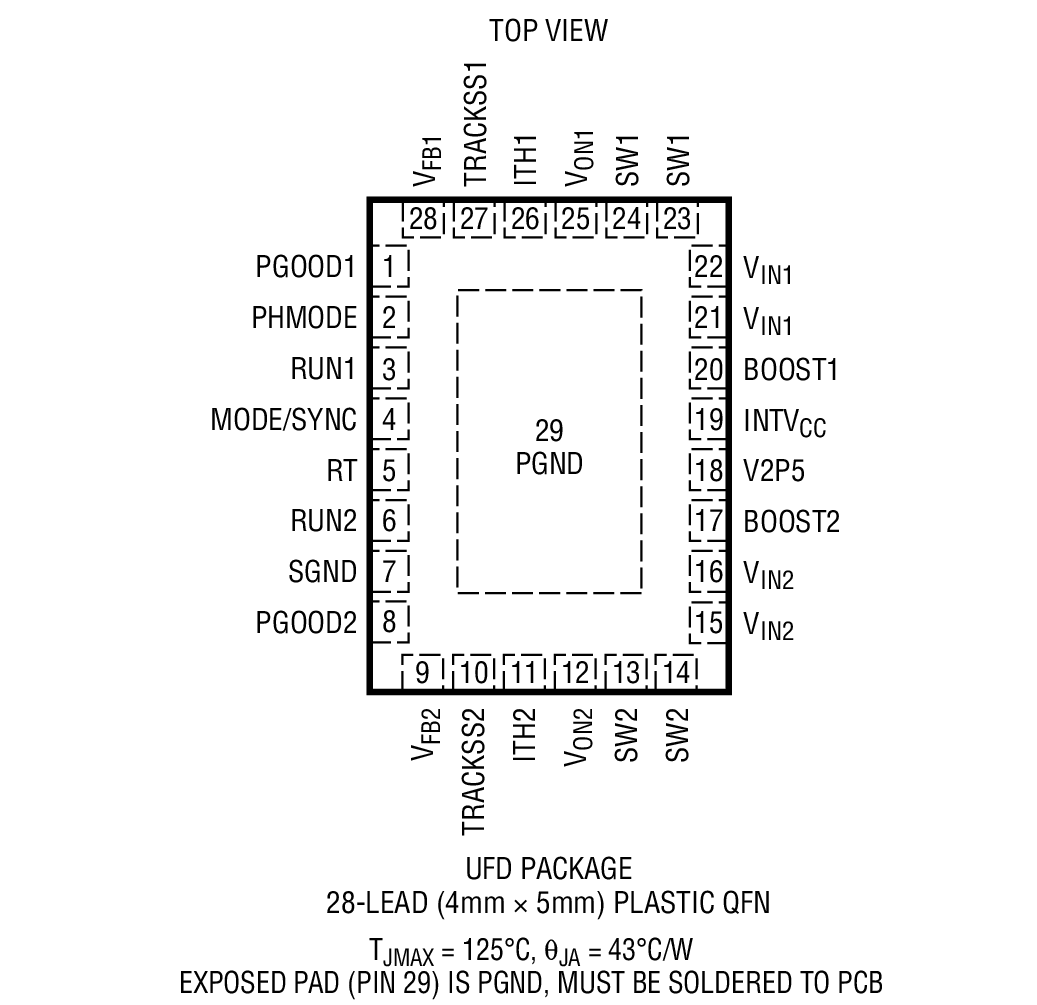

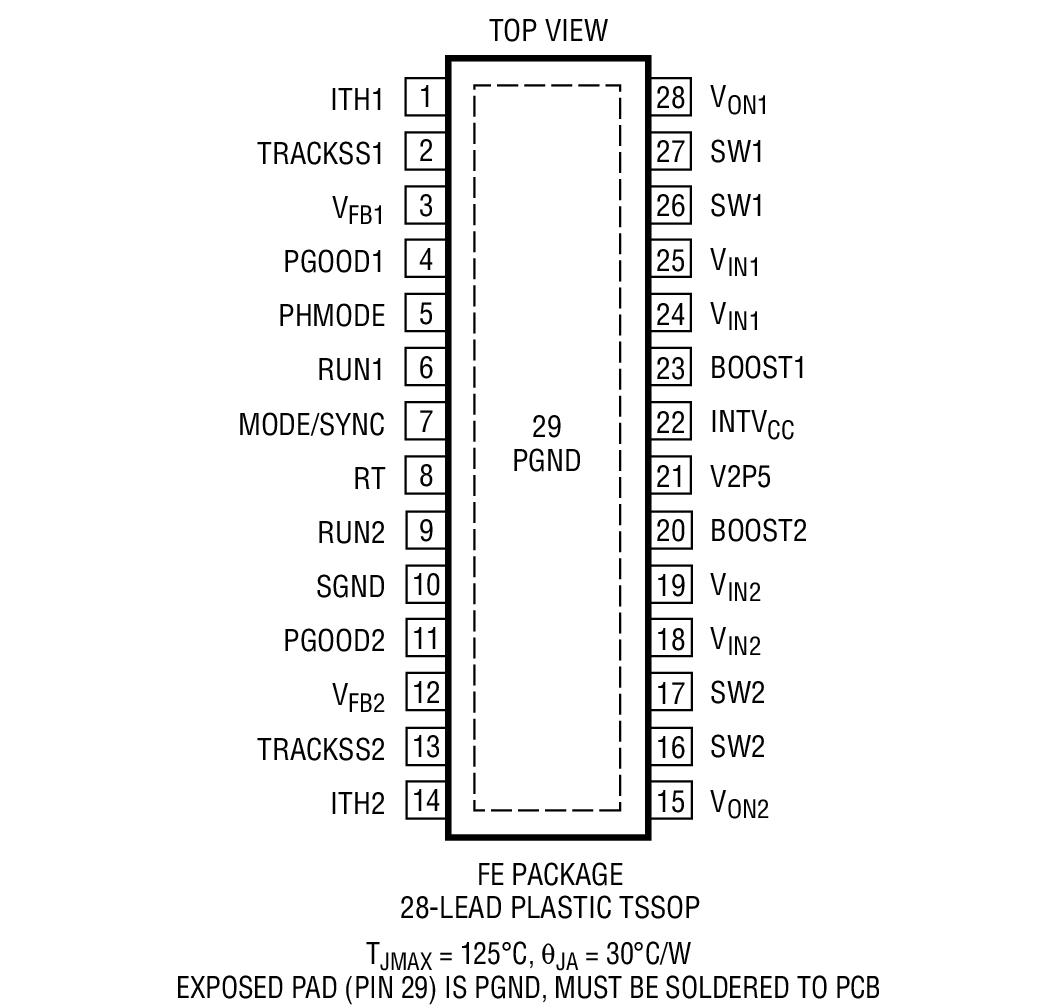

扁平 (4mm x 5mm) QFN-28 封装和 28 引脚 TSSOP 封装

产品详情和应用

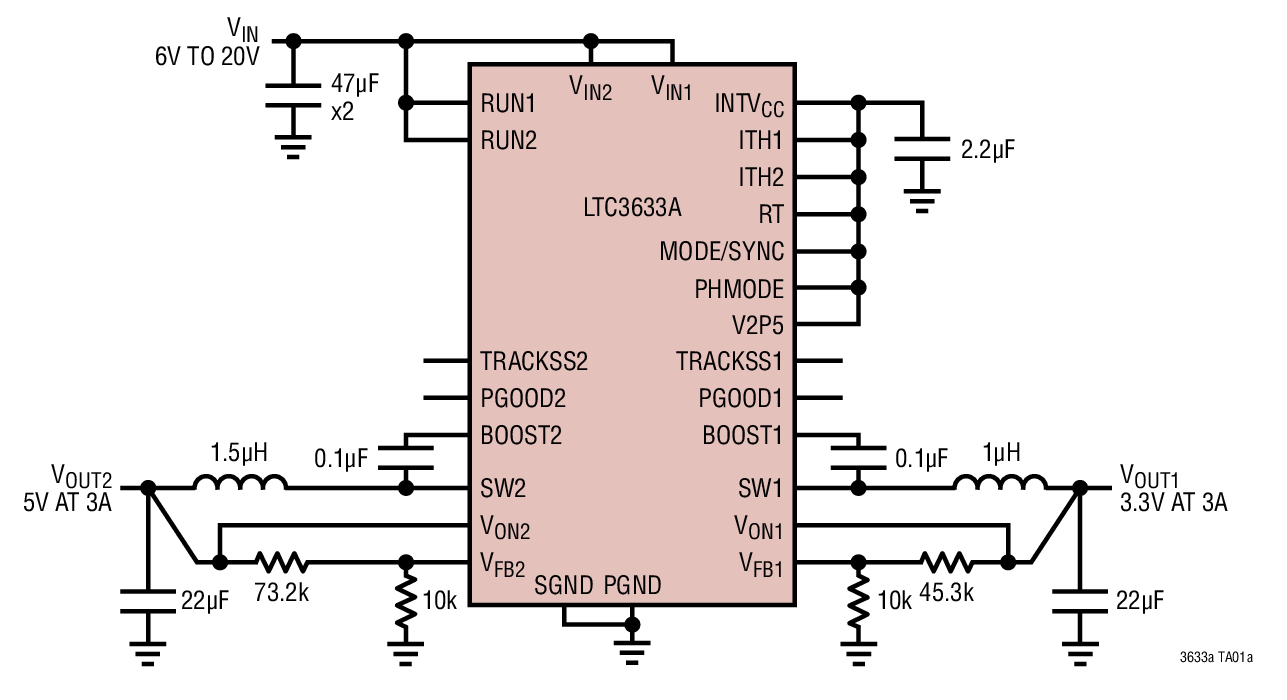

LTC^®3633A 是一款高效率、双通道、单片式、同步降压型稳压器，采用一种受控导通时间、电流模式架构，并具有可锁相的开关频率。两个通道能以 180° 异相运行，这放宽了对输入和输出电容的要求。该器件的工作电源电压范围为 3.6V 至 20V，从而使其适合于锂离子电池组以及采用一个 12V 或 5V 电源的负载点电源应用。

工作频率可以利用一个外部电阻器在 500kHz 至 4MHz 的范围内进行设置，并可同步至一个外部时钟信号。高频能力允许使用小的表面贴装型电感器和电容器。这种独特的恒定频率 / 受控导通时间架构非常适合于那些在高频条件下运作、同时要求快速瞬态响应的高降压比应用。一个内部锁相环负责维持内部单触发定时器的导通时间，以与内部时钟或一个外部时钟的频率相匹配。

LTC3633A 可以选择执行强制连续模式或高效率的突发模式操作。LTC3633A 和 LTC3633A-1 的区别在于其输出电压检测范围 (参阅 “工作原理” 部分中的表 1 以了解整个 LTC3633A 产品系列)。

Part Number

Output Voltage Sense Range

SVin Input
