ADI亚德诺 LTC3859AL 产品介绍

2026-03-09 0次

特性

低工作I_Q：28μA（一个通道导通）
双通道降压+单通道升压同步控制器
在整个冷车发动期间输出处于稳压状态（低至2.5V）
宽偏置输入电压范围：4.5V至38V
降压输出电压范围：0.8V ≤ V_OUT ≤ 24V
升压输出电压高达60V
R_SENSE或DCR电流检测
即使在Burst Mode^®突发工作模式下，可提供用于升压同步MOSFET的100%占空比

可锁相频率（75kHz至850kHz）
可编程固定频率（50kHz至900kHz）
可选连续、跳脉冲或低纹波突发工作模式（轻负载下）
极低降压工作压差：99%占空比
可调输出电压软启动或跟踪
低关断I_Q：10μA

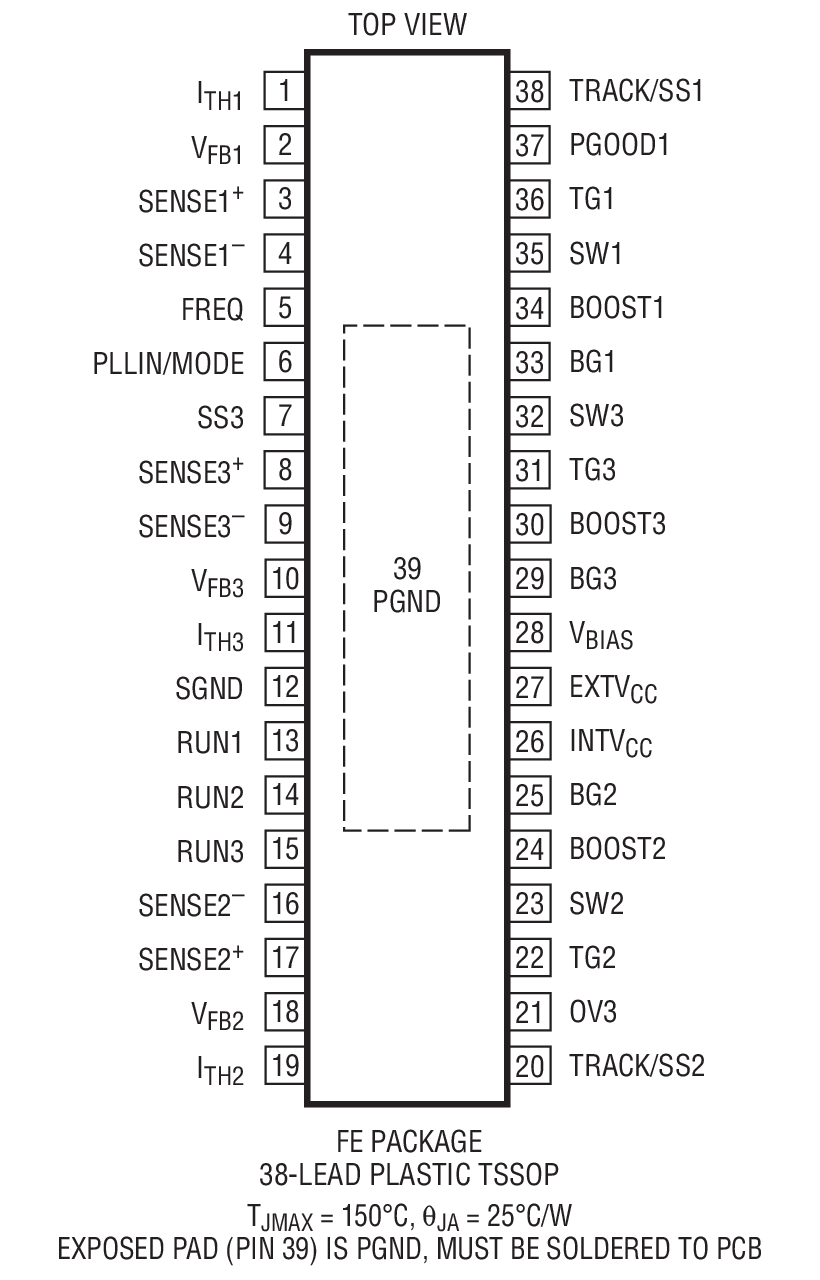

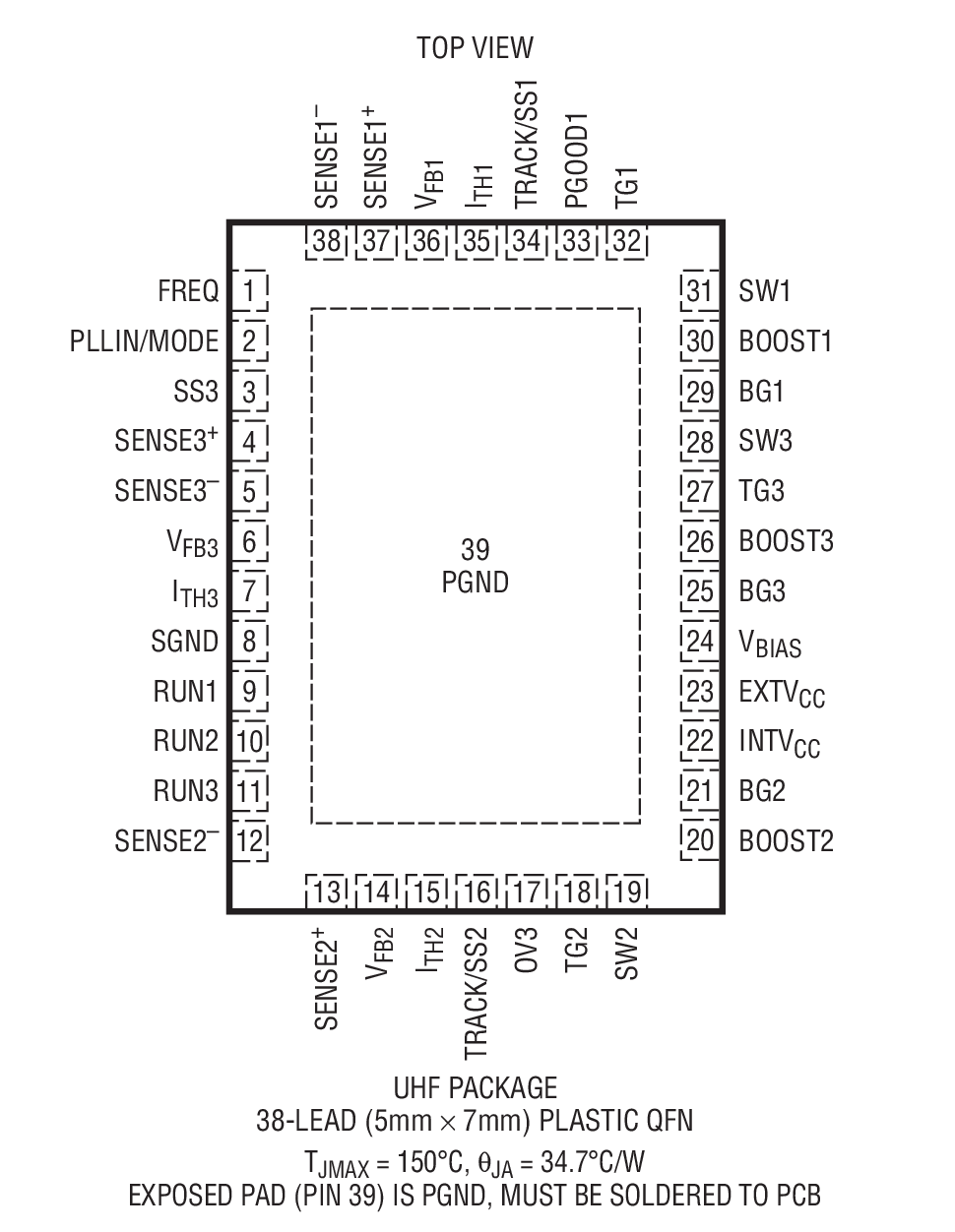

小型38引脚5mm × 7mm QFN和TSSOP封装
通过AEC-Q100汽车应用认证

产品详情和应用

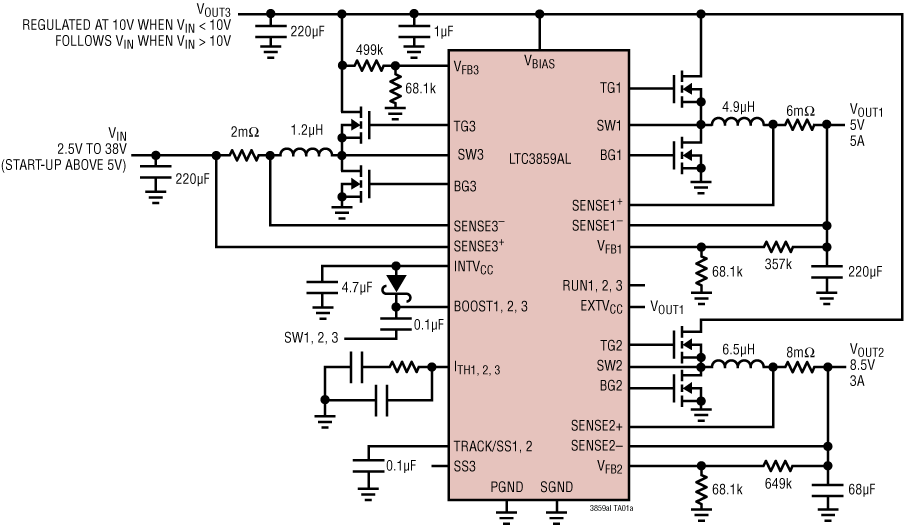

LTC3859AL 是一款高性能三输出（降压/升降压）同步 DC/DC 开关稳压器控制器，可驱动全部 N 通道功率 MOSFET 级。恒定频率电流模式架构允许高达 850kHz 的可锁相开关频率。LTC3859AL 在 4.5V 至 38V 的宽输入电源范围内工作。当偏离升压转换器的输出或其他辅助电源时，LTC3859AL 可在启动后以低至 2.5V 的输入电源电压运行。

28μA 空载静态电流可延长电池供电系统的运行时间。OPTI-LOOP 补偿可以在较大的输出电容和 ESR 值范围内优化瞬态响应。LTC3859AL 具有针对降压的精确的 0.8V 基准电压、针对升压的 1.2V 基准电压，以及电源正常输出指示器。轻负载时，PLLIN/MODE 引脚选择以 Burst Mode 操作、脉冲跳跃模式或连续电感器电流模式操作。

与 LTC2859 和 LTC3859A 相比，LTC3859AL 是完全引脚兼容，但具有较低的 Burst Mode 操作 I_Q （一个通道接通时 28µA）。

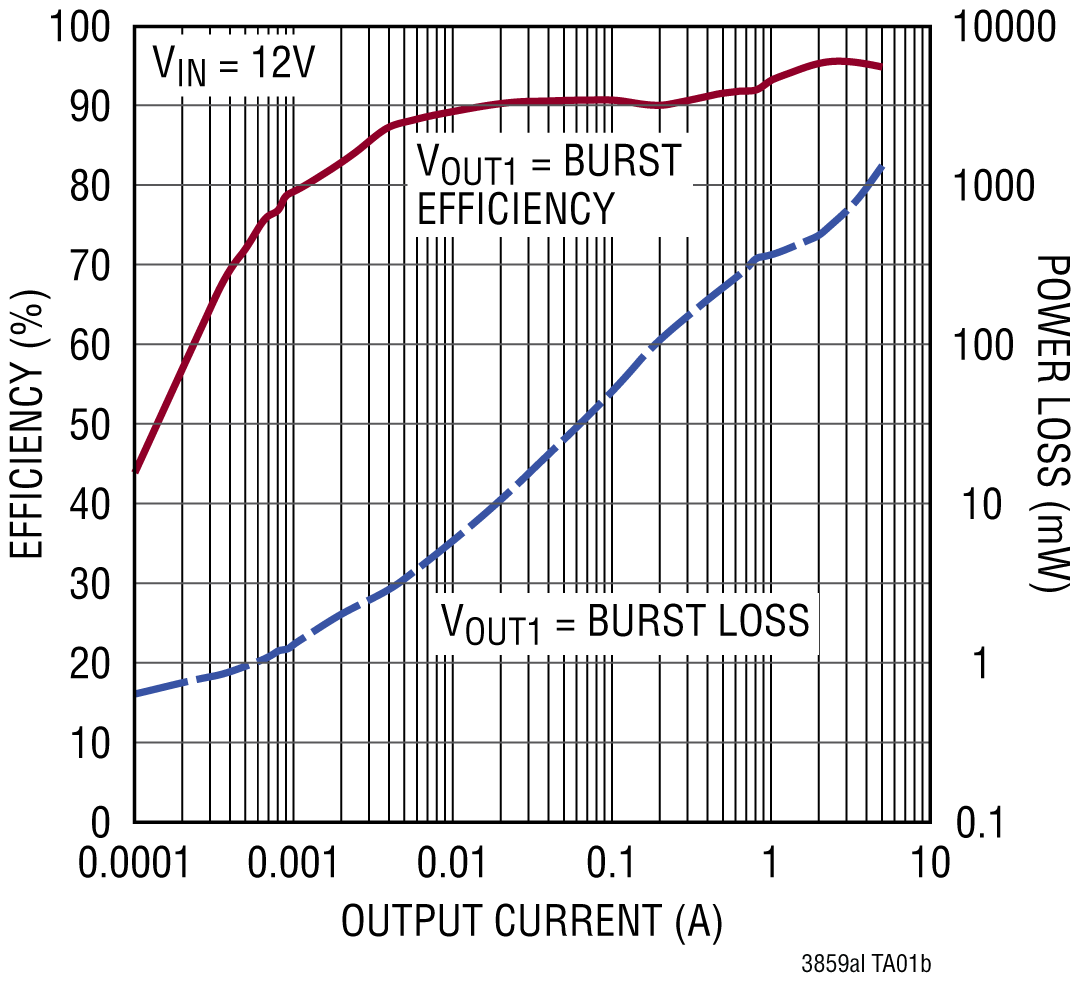

静态电流 (Burst Mode)
