ADI亚德诺 MAX16993 产品介绍
2026-03-09
0次
特性
- 高压DC-DC控制器
- 3.5V至36V工作电压范围
- 42V抛负载保护
- 输出电压：引脚可选、固定或电阻分压器调整
- 350kHz至2.1MHz工作频率
- DC-DC控制器使能时，30µA静态电流
- 双路、高效2.1MHz DC-DC转换器
- 直接从OUT1供电
- 集成3A FET
- 0.8V至3.95V输出电压
- 固定输出或通过电阻分压器调节输出电压
- 180°错相工作
- 单独使能输入
- 独立的/RESET_输出
- 过热报警指示器输出
- 强制PEM和跳脉冲模式
- 过热和短路保护
- 32引脚TQFN-EP (5mm x 5mm x 0.75mm)和侧面防潮QFND-EP (5mm x 5mm x 0.8mm)封装
- -40°C至+125°C工作温度范围
产品详情和应用

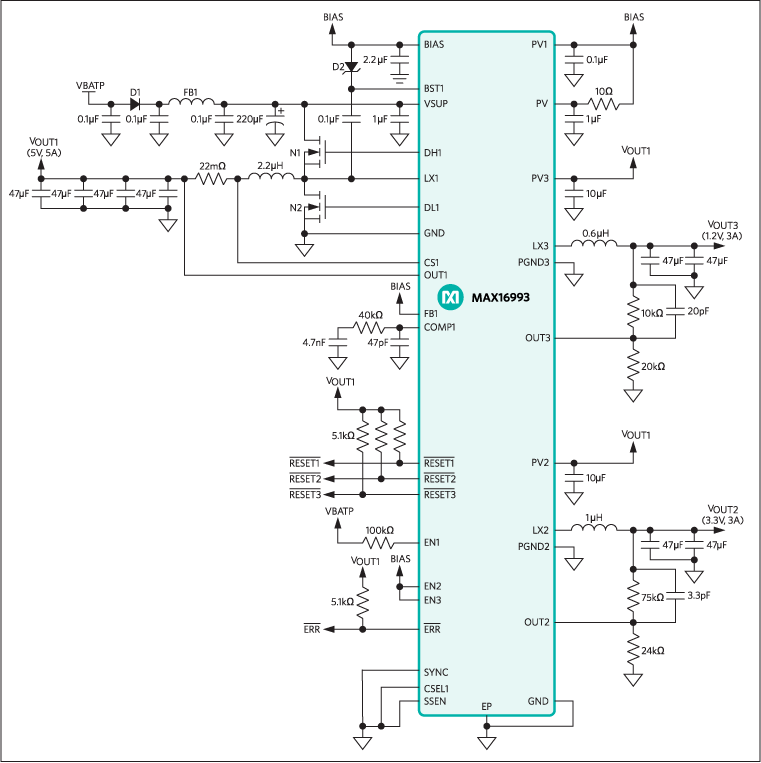

MAX16993电源管理集成电路(PMIC)是一款2.1MHz、多通道、DC-DC转换器，设计用于汽车应用。该器件在小型封装内集成了3路电源。器件包括一路直接从汽车电池供电的高压降压控制器(OUT1)，以及从OUT1级联输出的两路低压降压控制器(OUT2/OUT3)。空载条件下，MAX16993仅消耗30µA静态电流，使其非常适合汽车应用。
高压同步降压DC-DC控制器(OUT1)可连续工作在高达36V的电压，可承受高达42V的抛负载瞬态电压。引脚可编程频率允许选择2.1MHz或工厂设置的1.05MHz、525KHz、420KHz或350KHz。低压、同步降压DC-DC转换器直接从OUT1运行并可输出高达3A电流。
器件带有扩谱使能输入(SSEN)，可在需要时快速提升抗电磁干扰能力。器件还带有SYNC I/O，可作为与外部时钟源同步的输入，也可作为内部产生时钟的输出(参见完整数据资料中的选型指南部分)。器件带有过热关断和过流限制。器件还带有独立的/RESET_输出和使能输入。/RESET_输出对所有输出通道提供电压监控。
MAX16993采用32引脚TQFN/侧面防潮的QFND-EP封装，工作在-40°C至+125°C汽车级温度范围。
应用
- 汽车
- 工业
