ADI亚德诺 MAX42408 产品介绍

2026-03-09 0次

特性

采用小解决方案尺寸的高功率DC/DC转换器
- 工作V_IN范围为4.5V至36V
- 集成FET的同步DC-DC转换器
- 最大输出电流：8A/10A
- 固定频率选项：400kHz和1.5MHz
- 固定软启动时间
  - 2.5ms (400kHz)
  - 3.5ms (1.5MHz)
- 34ns最短导通时间
- 可编程输出电压
  - 0.8V至10V (400kHz)
  - 0.8V至6V (1.5MHz)
- 对称和平衡的SUP和PGND引脚布局可实现更好的EMI性能

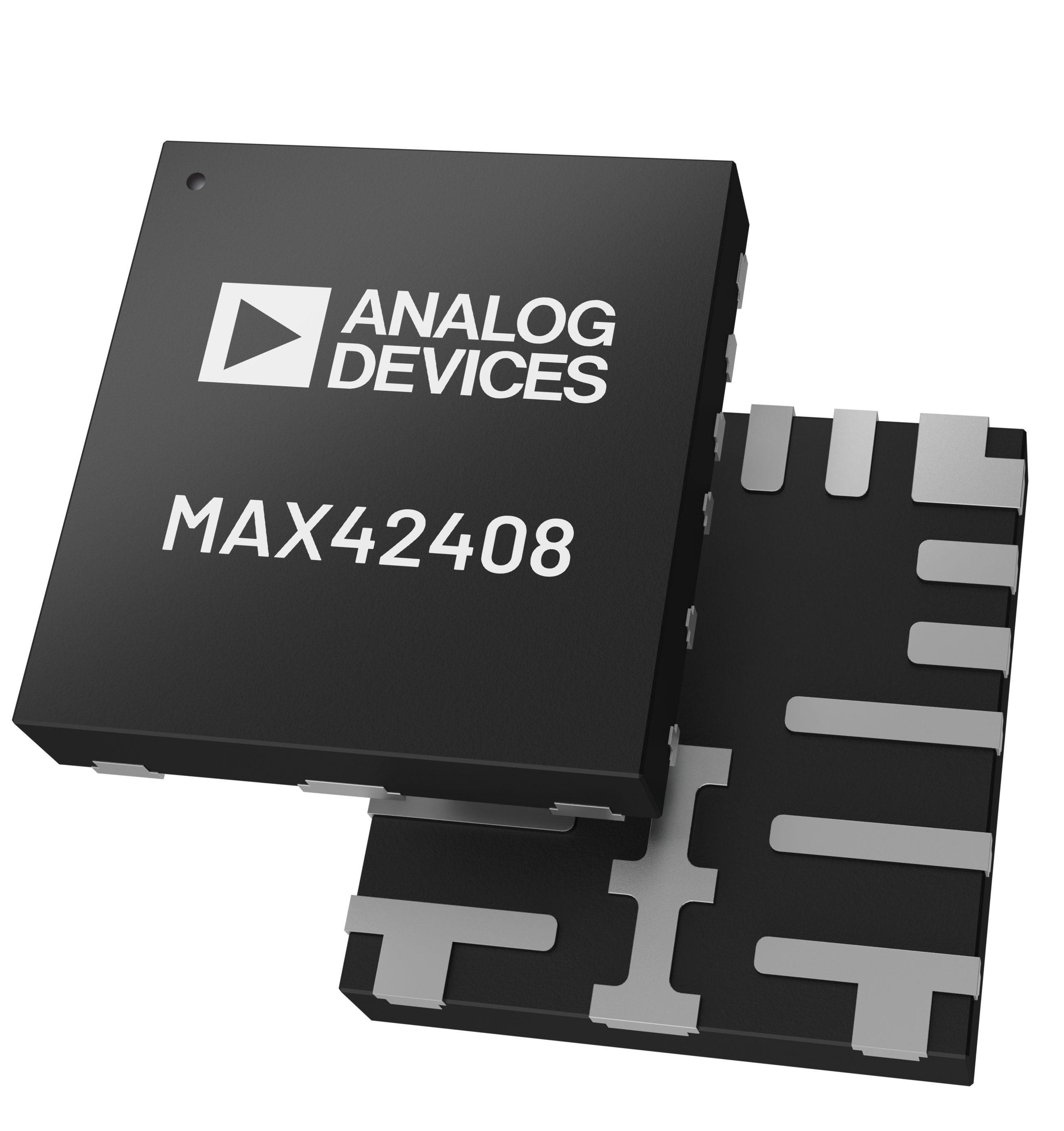

- 散热增强型3.5mm x 3.75mm、17引脚FC2QFN封装

在所有负载范围内保持高效率
- 跳跃模式下的静态电流为10μA
- 在12VIN/3.3VOUT/400kHz时效率高达95.6%
- 在12VIN/3.3VOUT/1.5MHz时效率高达93.9%
双相操作的负载能力高达20A
- 频率同步输入/输出
- 控制器和目标之间180º错相
- 动态均流
强制PWM和跳跃工作模式
99%占空比工作模式以实现低压差
电源良好指示
过温和短路保护
温度范围：-40°C至+125°C
可扩展的电源解决方案
封装与MAX42405/MAX42406兼容

产品详情和应用

MAX42408/MAX42410均为高度集成的同步降压转换器，具有内部高侧和低侧开关。这些IC均可在4.5V至36V的输入电压范围内提供高达8A/10A的电流。电压质量可以通过PGOOD信号来监测。MAX42408/MAX42410可以在压差模式下以99%的占空比运行，非常适合工业应用。

MAX42408/MAX42410提供可编程输出电压选项。1.5MHz和400kHz的高开关频率选项支持使用小型外部元件并降低输出纹波。可编程的SYNC输入支持三种模式以优化性能：强制PWM模式、具有超低静态电流的跳跃模式以及与外部时钟的同步模式。

MAX42408/MAX42410还具有双相功能，支持高达20A的设计。两个IC可配置为控制器和目标，进行动态电流共享和180º错相操作。

MAX42408/MAX42410采用小型3.5mm x 3.75mm、17引脚FC2QFN封装。它们与MAX42405/MAX42406（5A至6A）系列产品引脚兼容。

应用

负载点
工业自动化
分布式直流电源系统
