特性

• 4.5V 至 15V 工作输入电压范围
• 1.5A 输出电流

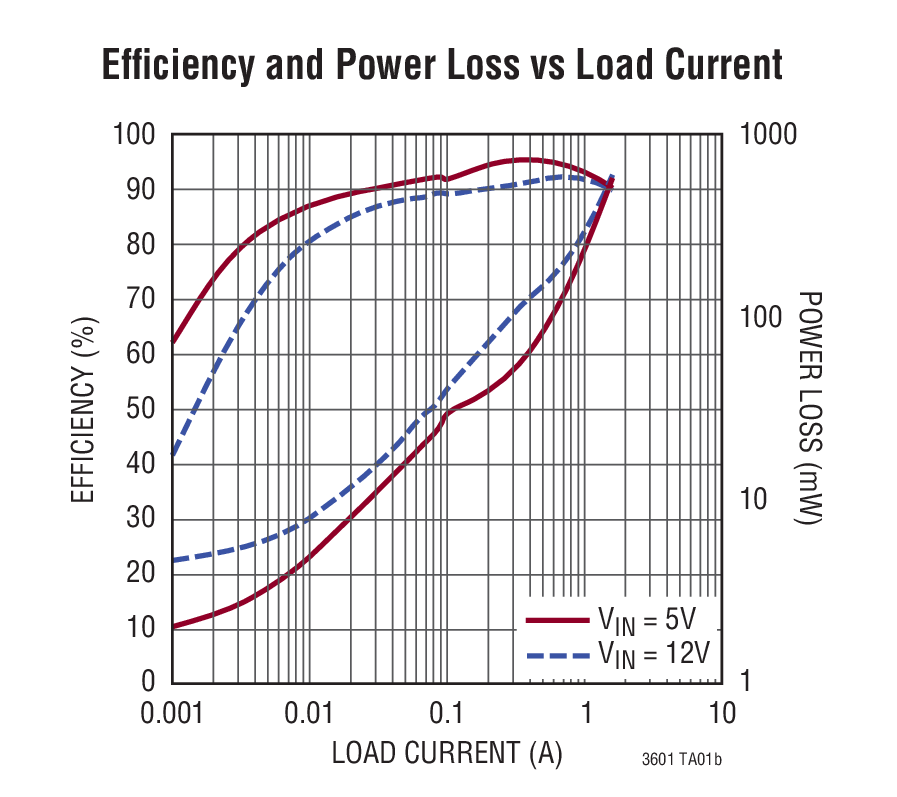

• 效率高达 96%
• 非常低占空比操作：5% (在 2.25MHz)
• 可调开关频率：800kHz 至 4MHz
• 外部频率同步
• 电流模式操作以实现卓越的电压和负载瞬态响应
• 可由用户来选择的突发模式 (无负载 I_Q = 300μA) 操作或强制连续操作
• 0.6V 基准可容许低输出电压
• 短路保护
• 输出电压跟踪能力
• 可编程软起动
• 电源良好状态输出

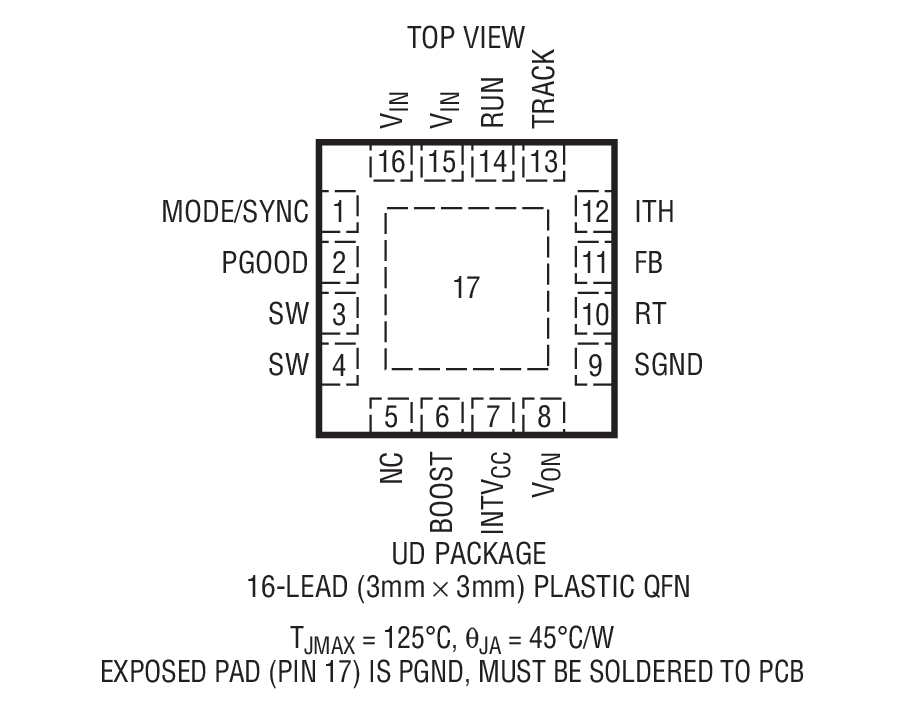

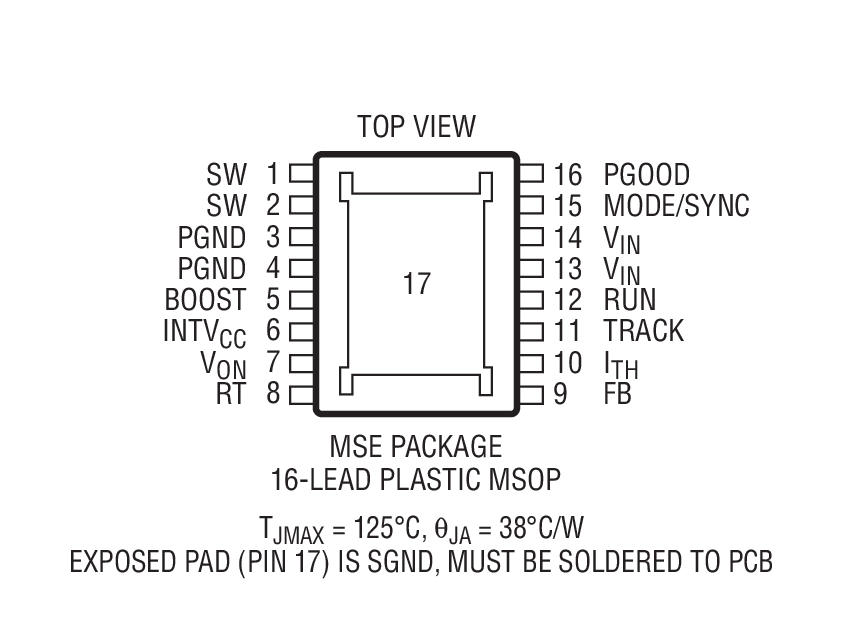

• 采用小巧的耐热性能增强型 16 引脚 QFN (3mm x 3mm) 和 MSOP 封装

产品详情和应用

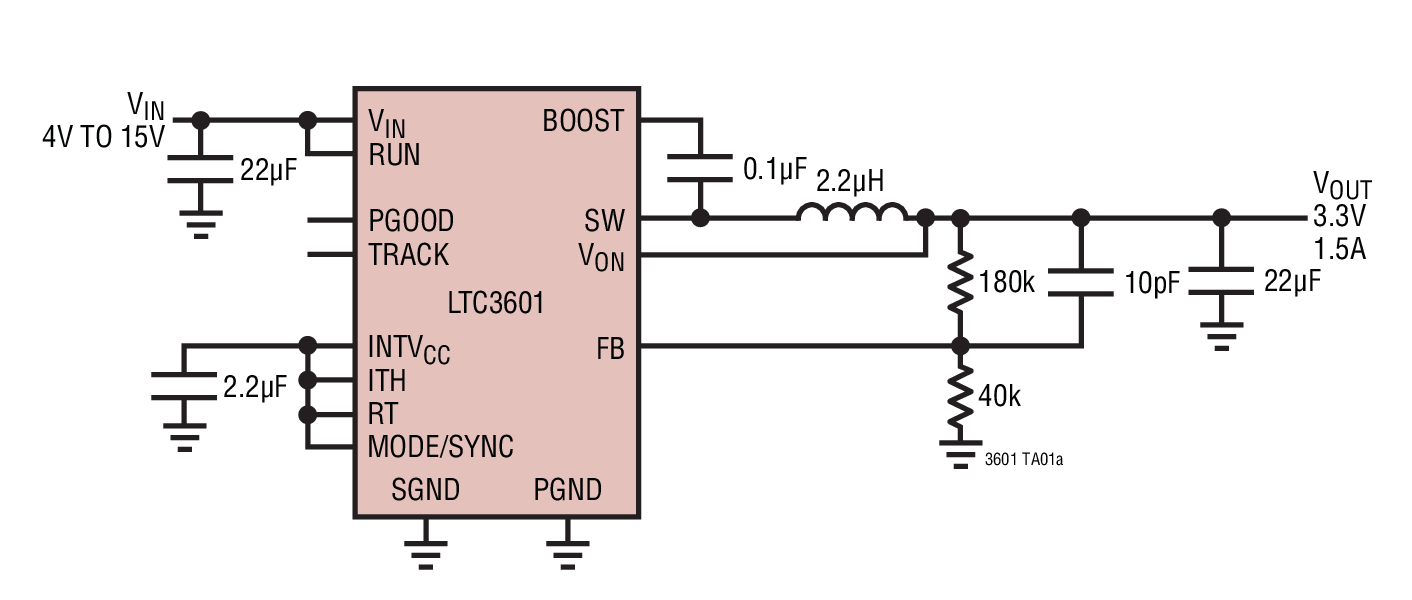

LTC^®3601 是一款高效率、单片式、同步降压型稳压器，采用一种可锁相受控接通时间、电流模式架构，能够提供高达 1.5A 的输出电流。工作电源电压范围为 4V 至 15V，从而使其成为多种电源应用的合适之选。

该器件的工作频率可利用一个外部电阻器来设置 (可设置范围从 800kHz 至 4MHz)，因而允许使用小的表面贴装型电感器。对于那些对开关噪声敏感的应用，可在相同的频率范围内从外部对 LTC3601 进行同步处理。一个内部锁相环负责使上端功率 MOSFET 的接通时间锁定于内部或外部时钟。这种独特的恒定频率 / 受控的接通时间架构非常适合于那些要求高开关频率和快速瞬态响应的高降压比应用。

LTC3601 提供了两种操作模式：突发模式 (Burst Mode^®) 操作和强制连续模式，旨在使用户能够针对某种给定的应用来优化输出电压纹波、噪声和轻负载效率。选择突发模式操作可实现较大的轻负载效率，而强制连续模式则提供了较小的输出纹波和恒定频率运作。

• 分布式电源系统
• 锂离子电池供电型仪器
• 负载点电源
