特性

• 内置27mΩ导通电阻的MOSFET
• 双路、5A、PWM降压型稳压器
• 完善的过流、短路和过热保护
• 在整个负载、输入电压和温度范围内，输出精度为±1%
• 2.35V至3.6V工作电压
• 一个通道上的REFIN用于跟踪或外部基准
• 集成自举二极管
• 0.6V至0.9 x V_IN可调输出
• 软启动降低电源浪涌电流
• 0.5MHz至2MHz可调开关频率，或FSYNC输入
• 全陶瓷电容设计
• 180°错相工作降低输入纹波电流
• 独立的使能输入和PWRGD输出
• 提供5mm x 5mm薄型QFN封装
• DDR应用中吸入/源出电流

产品详情和应用

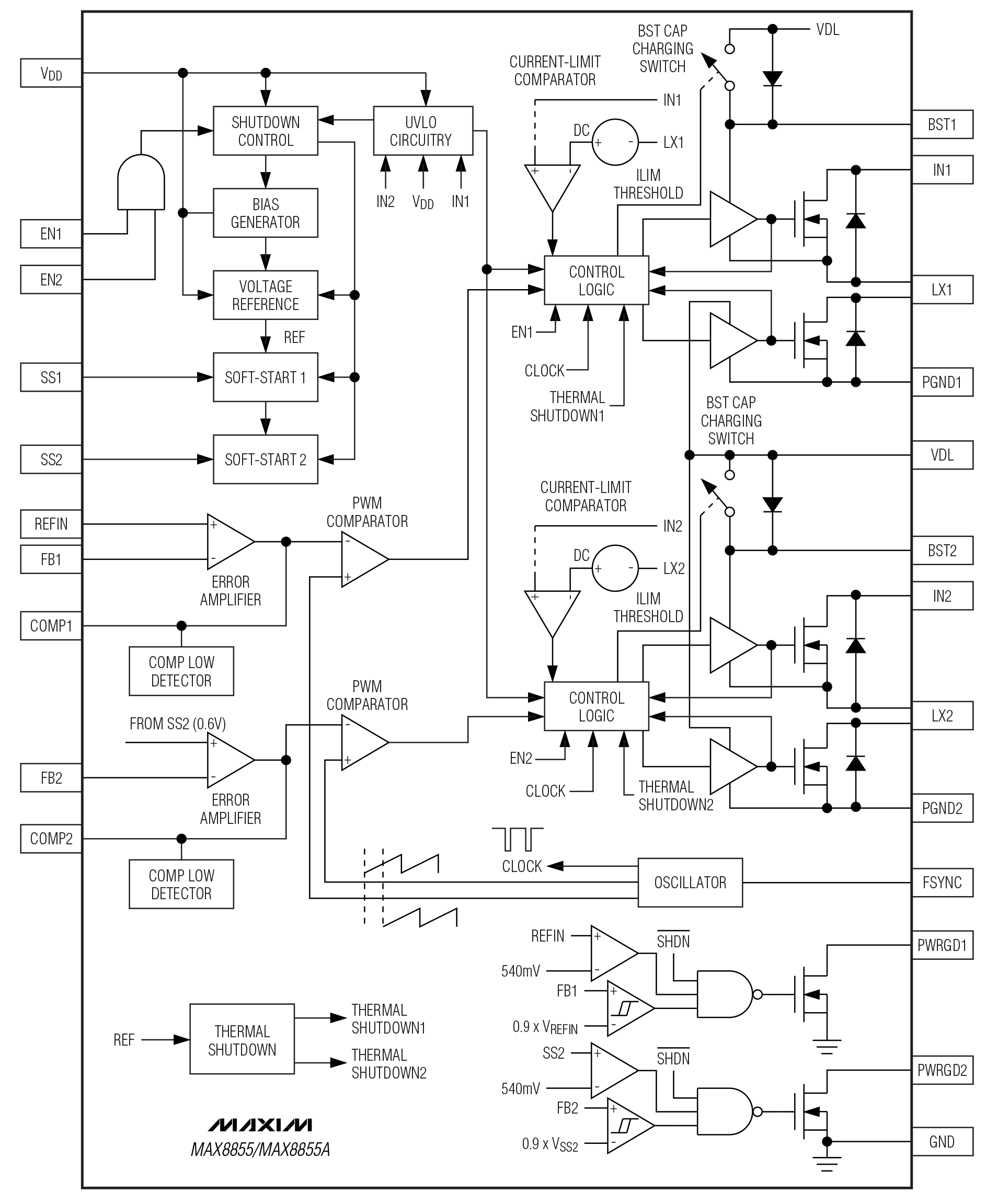

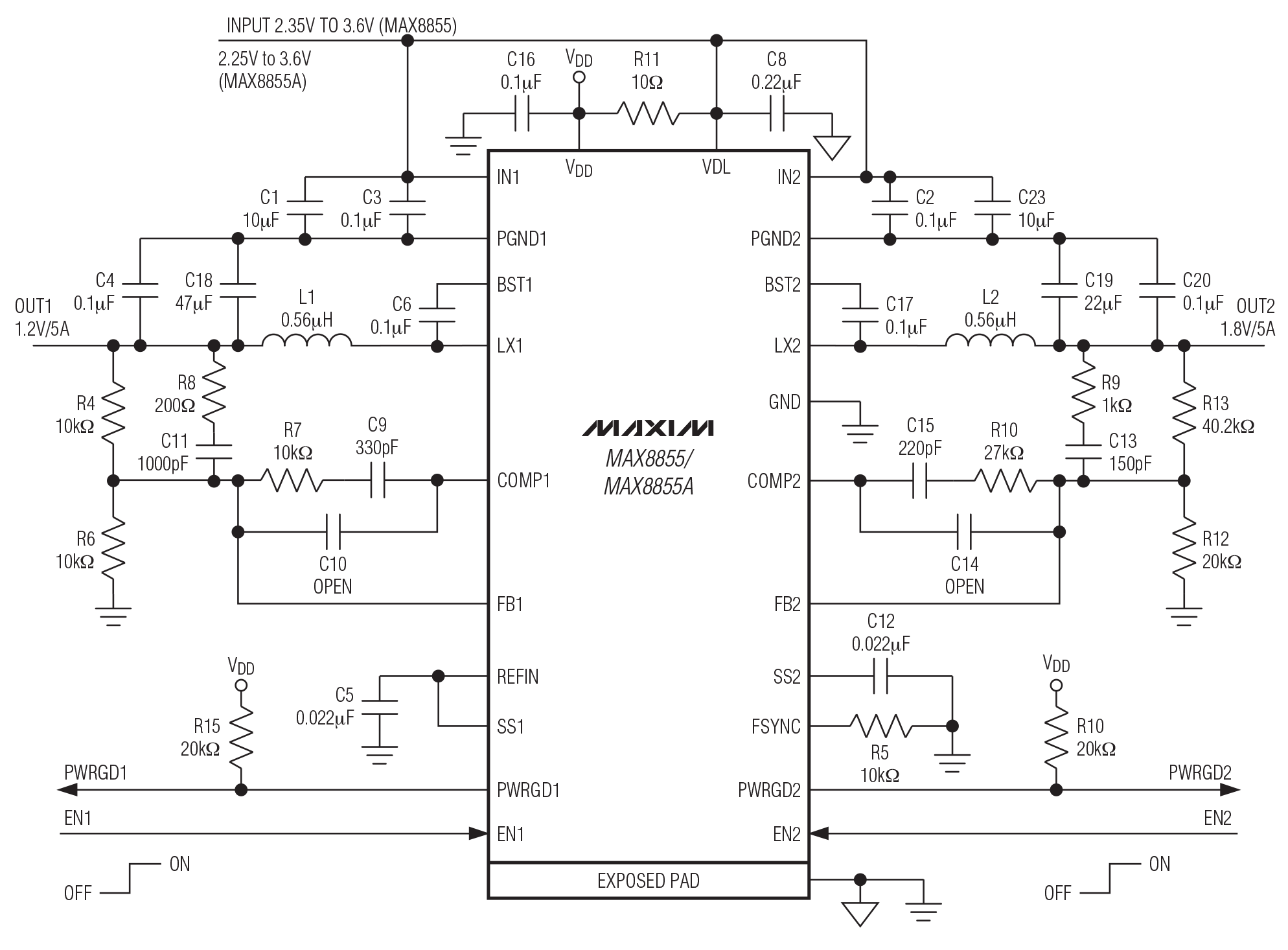

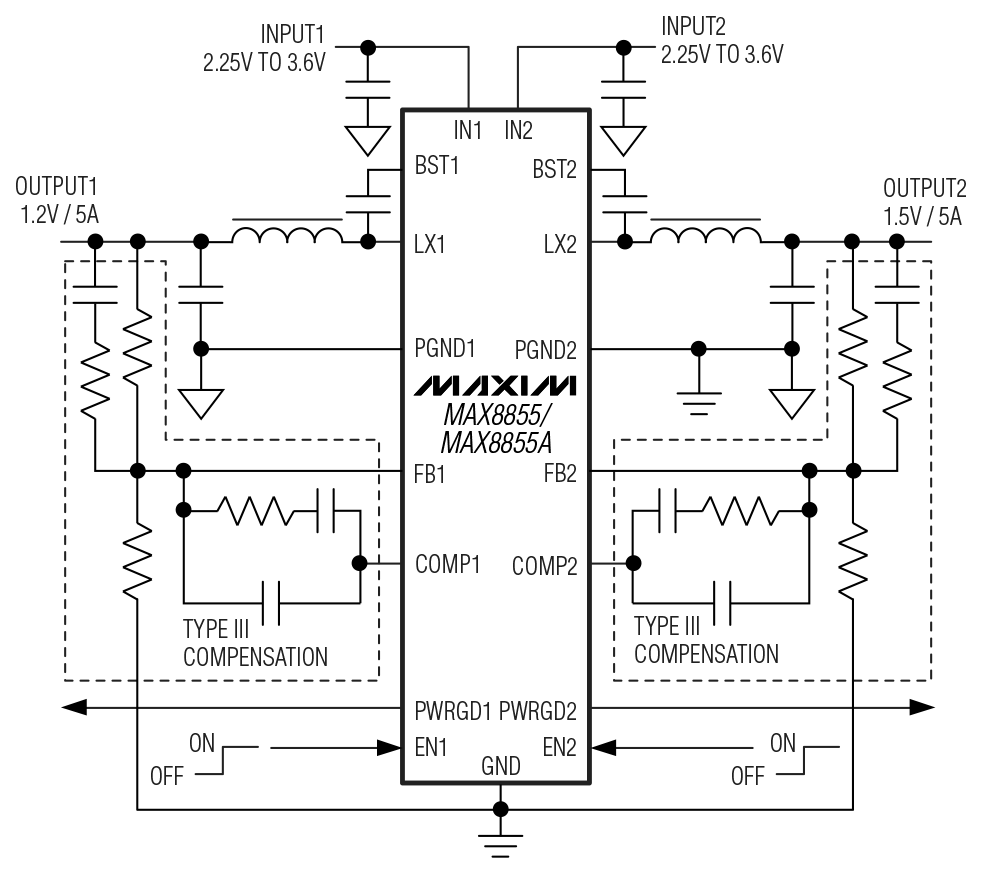

MAX8855是一款高效、双路降压型稳压器，每路输出可提供5A电流。器件工作电压为2.35V至3.6V，输出电压为0.6V至0.9 x V_IN，使得其可理想用于板载点负载应用。在整个负载、输入电压和温度变化范围内输出电压总误差低于±1%。

MAX8855采用PWM工作模式，开关频率可通过外部电阻设置为0.5MHz至2MHz范围。该器件还可同步至相同频率范围的外部时钟。两个内部开关型稳压器采用180°错相工作，以降低输入纹波电流，从而降低对输入电容的要求。高工作频率可使外部元件的尺寸最小。高效、内部双nMOS设计可在重载情况下保持电路板的温升较低。电压模式控制结构和高带宽(> 15MHz，典型值)电压误差放大器允许采用III型补偿方案来实现输入电压和负载瞬变情况下的快速响应，还允许使用陶瓷输出电容。

可编程软启动降低了输入浪涌电流。两个使能输入允许独立开启/关闭每路输出，可在系统级设计中提供极大的灵活性。提供基准输入以简化跟踪输出电压的应用。MAX8855提供32引脚薄型QFN (5mm x 5mm)封装，最大高度为0.8mm。

应用

• ASIC/CPU/DSP电源
• DDR电源
• 网络电源
• 打印机电源
• 机顶盒电源
