ADI亚德诺_LTM4616_产品介绍

ADI亚德诺 LTM4616 产品介绍

2026-03-09 0次

特性

完整的双通道 DC/DC 稳压器系统
输入电压范围：2.7V 至 5.5V
双通道 8A 输出、或单通道 16A 输出 (具一个 0.6V 至 5V 电压范围)
输出电压跟踪和裕度调节
±1.75% 总 DC 输出误差 (-55ºC 至 125ºC)
电流模式控制 / 快速瞬态响应
电源良好跟踪和裕度调节

过流 / 热停机保护
内置频率同步
扩频调制
多相运作
可选的突发模式 (Burst Mode^®) 操作
输出过压保护
符合 SnPb (BGA) 或 RoHS 标准 (LGA 和 BAG) 的涂层

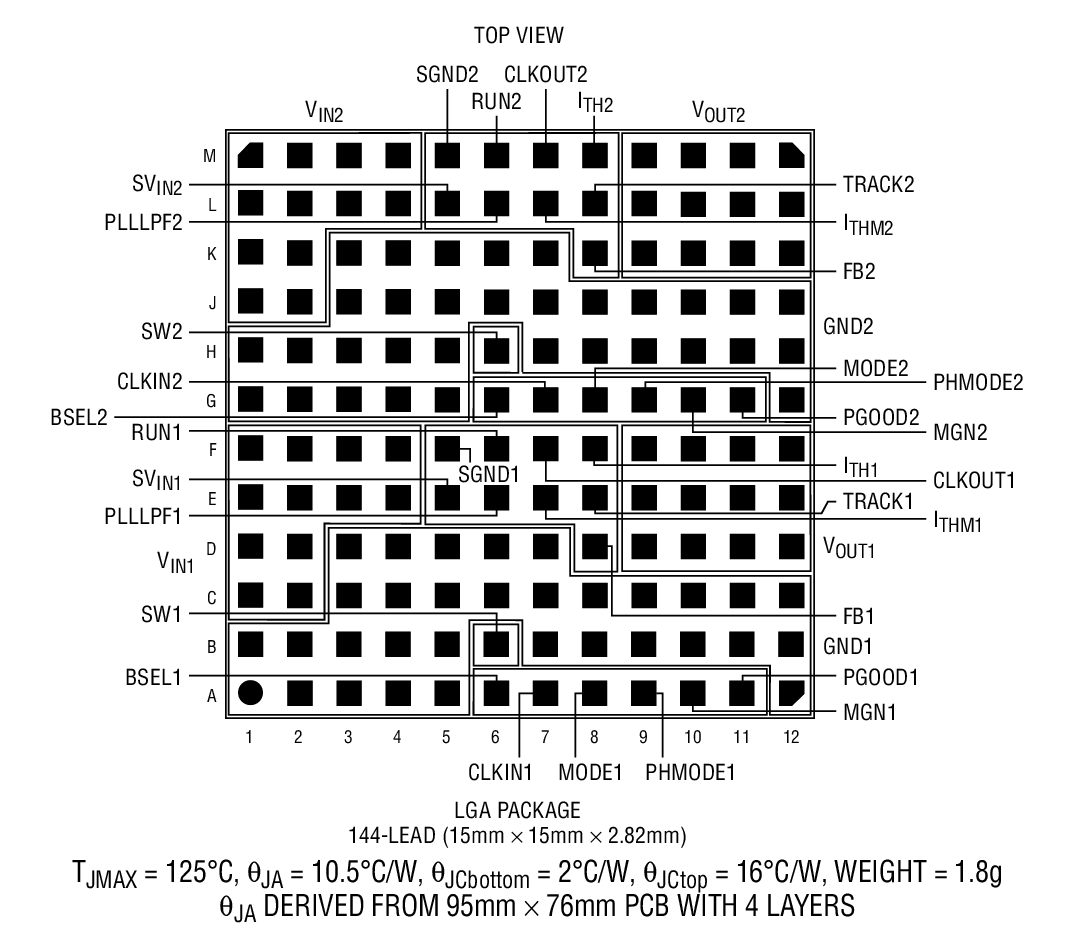

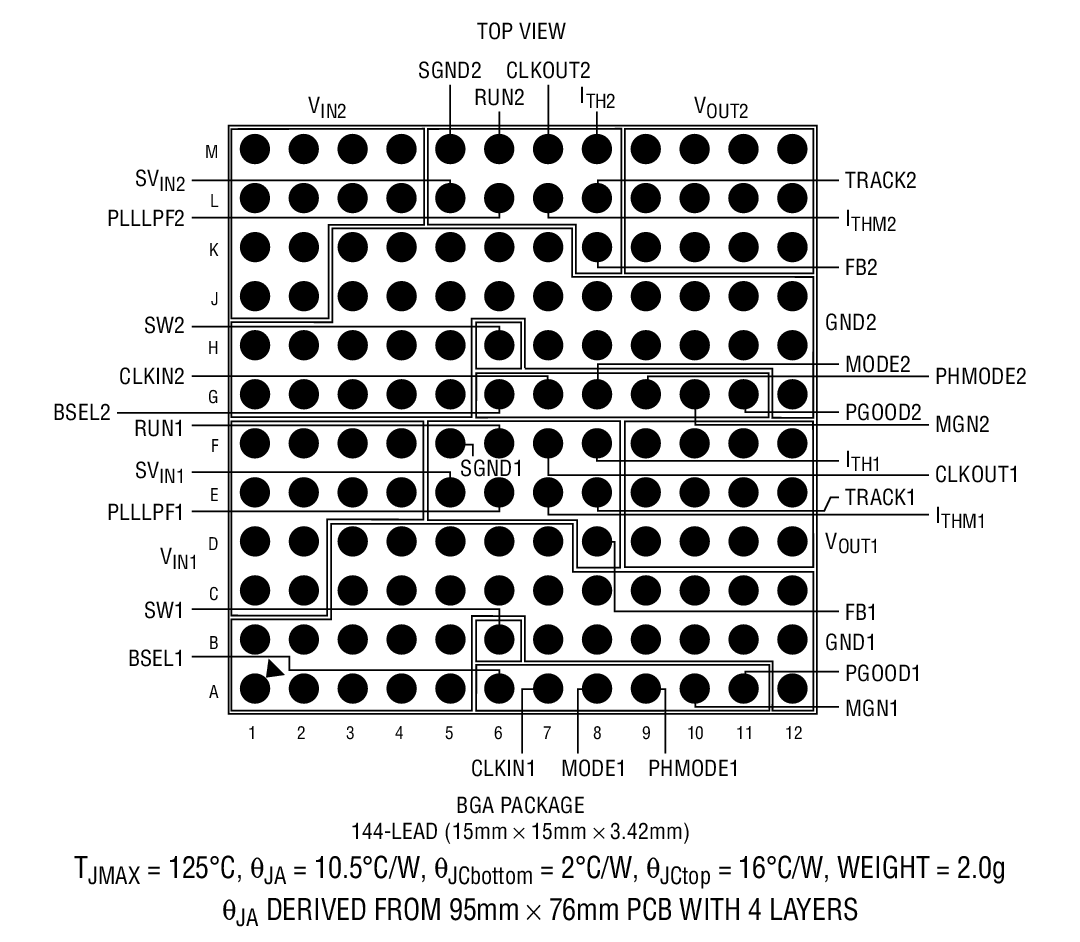

小占板面积表面贴装、扁平 (15mm x 15mm x 2.82mm) LGA 和 (15mm x 15mm x 3.42mm) BGA 封装

产品详情和应用

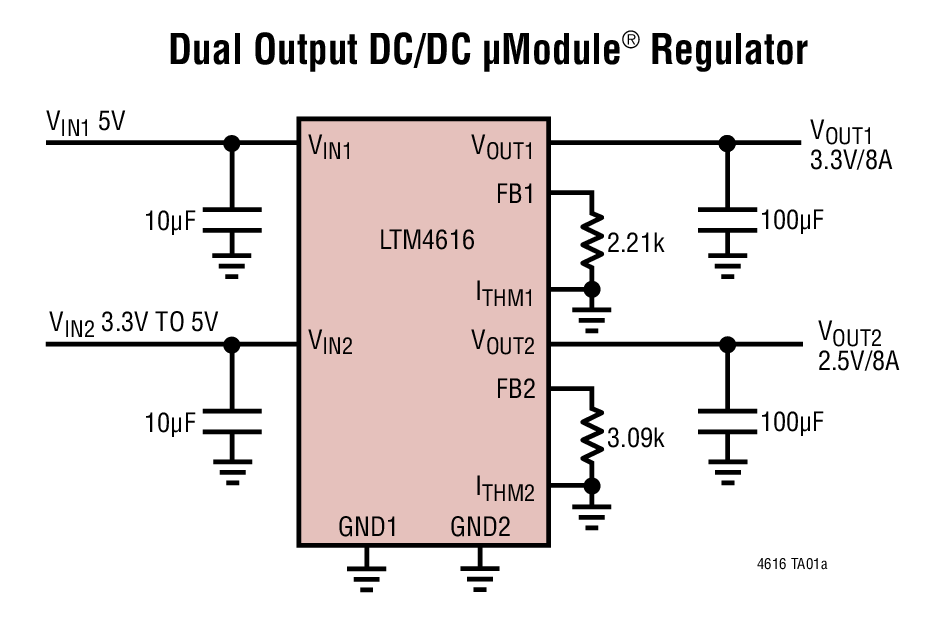

LTM4616 是一款完整的双通道、两相、每通道 8A 输出、开关模式 DC/DC 电源稳压器系统，采用 15mm x 15mm 表面贴装型 LGA 或 BGA 封装。封装中内置了开关控制器、功率 FET、电感器和所有的支持元件。LTM4616 的工作输入电压范围为 2.7V 至 5.5V，可支持两个位于 0.6V 至 5V 电压范围之内的输出 (各由单个外部电阻器来设定)。该高效率设计为每个输出提供了高达 8A 的连续电流 (峰值为 10A)。仅需采用大容量的输入和输出电容器 (视纹波要求而定)。该器件还能够针对一个高达 16A 的两相单路输出进行配置。

两个扁平的封装能够利用 PC 板背面上的未用空间，以实现高密度负载点调节。

故障保护功能包括过压保护、过流保护和热停机。该电源模块采用节省空间和耐热增强型的 15mm x 15mm x 2.82mm LGA 和 15mm x 15mm x 3.42mm BGA 封装。LTM4616 具有符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。

输入和输出的不同组合

输入数目

输出数目

I_OUT (最大值)

8A, 8A

16A

8A, 8A
