ADI亚德诺 LT8611 产品介绍

2026-03-09 0次

特性

具监视器的轨至轨电流检测放大器
宽输入电压范围：3.4V 至 42V
超低静态电流突发模式 (Burst Mode^®) 操作：
- 2.5μA I_Q (调节 12V_IN 至 3.3V_OUT)
- 输出纹波 <10mV_P-P

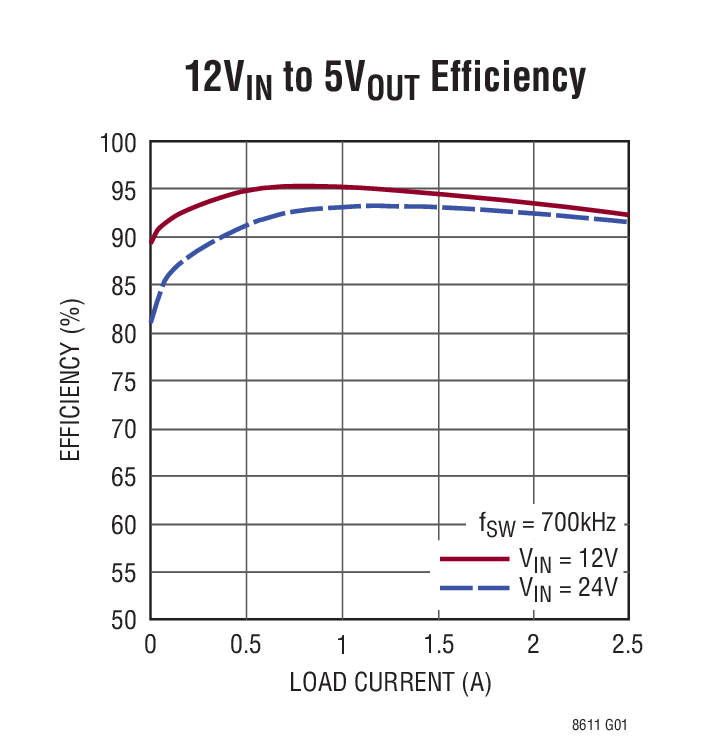

高效率同步操作：
- 96% 效率 (在 1A，从 12V_IN 产生 5V_OUT)
- 94% 效率 (在 1A，从 12V_IN 产生 3.3V_OUT)
快速最小接通时间：50ns
在所有条件下均可提供低压差：200mV (在 1A)

允许使用小型电感器
低 EMI
可调及可同步频率范围：200kHz 至 2.2MHz
电流模式操作
准确的 1V 使能引脚门限
内部补偿
输出软起动和跟踪

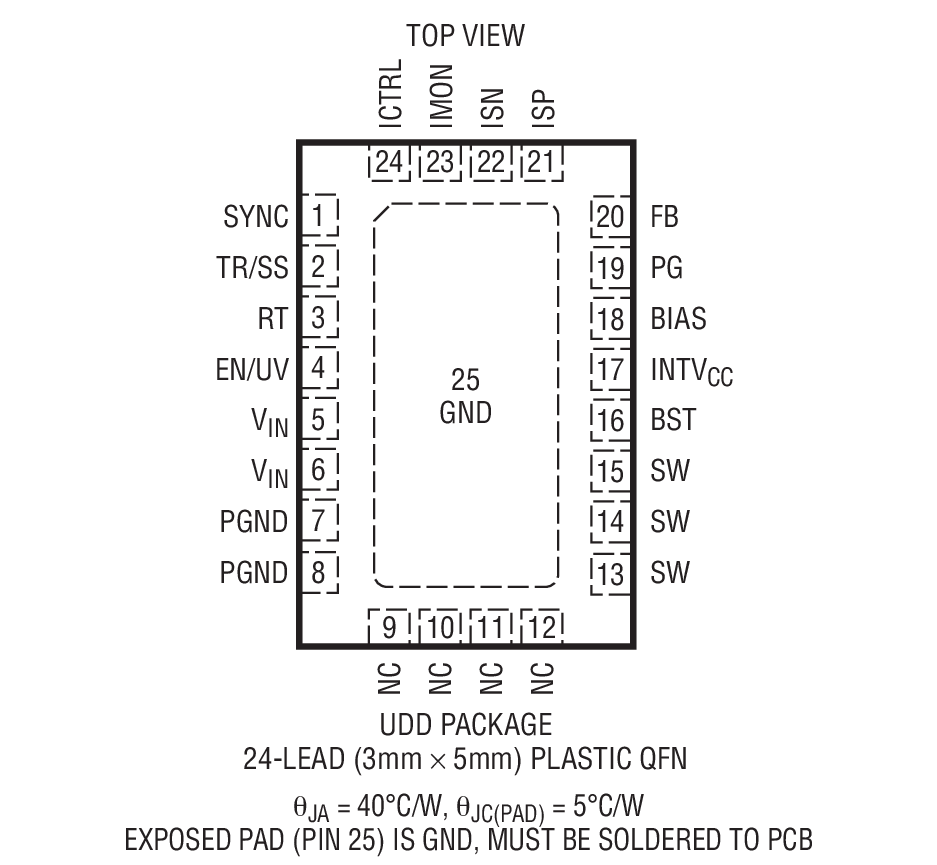

小外形的耐热性能增强型 3mm x 5mm 24 引脚 QFN 封装
通过AEC-Q100汽车应用认证

产品详情和应用

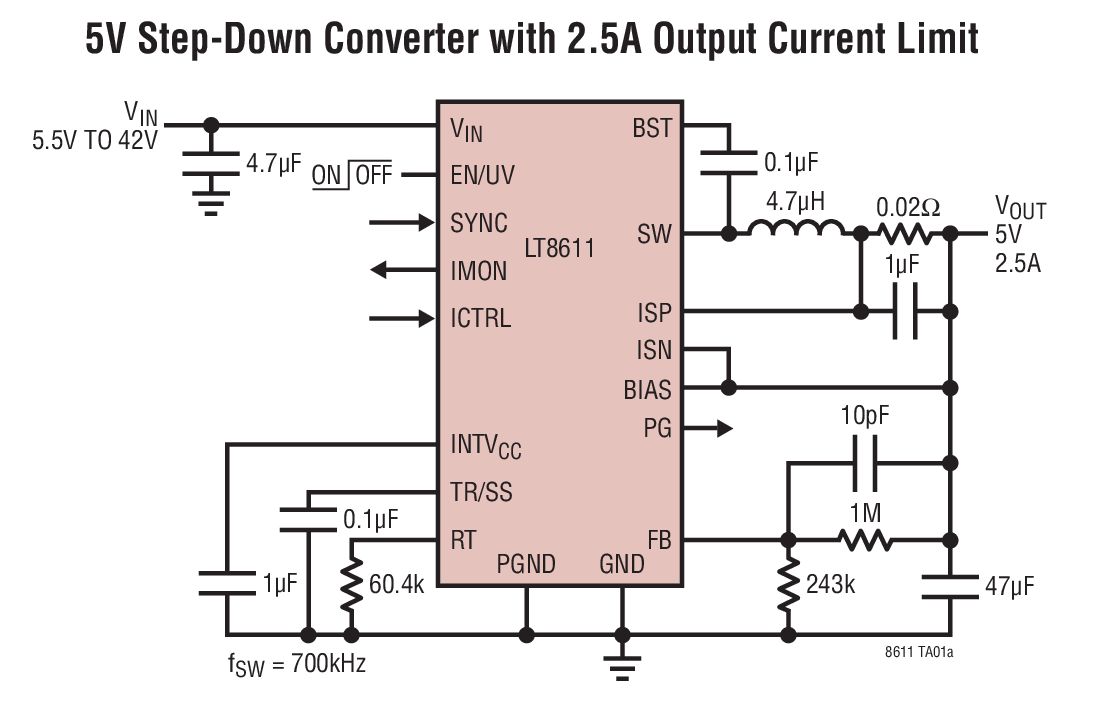

LT8611 是一款紧凑、高效率、高速、同步、单片式、降压型开关稳压器，仅消耗 2.5μA 静态电流。该器件集成了上管和下管电源开关以及所有必要的电路，以较大限度地降低增设外部组件的需要。具有监视和控制引脚的内置电流检测放大器可实现准确的输入或输出电流调节和限制。低纹波突发模式 (Burst Mode^®) 操作可在非常低的输出电流条件下实现高效率，同时保持输出纹波低于 10mV_P-P。一个 SYNC 引脚用于实现至外部时钟的同步。内部补偿和峰值电流模式拓扑允许使用小型电感器，并实现快速瞬态响应和优良的环路稳定性。EN/UV 引脚具有一个准确的 1V 门限，并可用于设置 V_IN 欠压闭锁或关断 LT8611 以将输入电源电流减小至 1μA。TR/SS 引脚上的一个电容器负责设置启动期间的输出电压斜坡上升速率。当 V_OUT 位于编程输出电压的 ±9% 以内及出现故障情况时，PG 标记将发出指示信号。LT8611 采用小外形 24 引脚 3mm x 5mm QFN 封装，具有用于实现低热阻的裸露衬垫。

应用

汽车和工业电源
通用降压
恒定电流恒定电压 (CCCV) 电源
