特性

• 宽 V_IN 范围：3.1V 至 60V
• 宽 V_OUT 范围：0V 至 (V_IN – 0.5V)
• 可采用单个电阻器设置 V_OUT
• 集成型 110mΩ 上管 N 沟道 / 50mΩ 下管 N 沟道 MOSFET

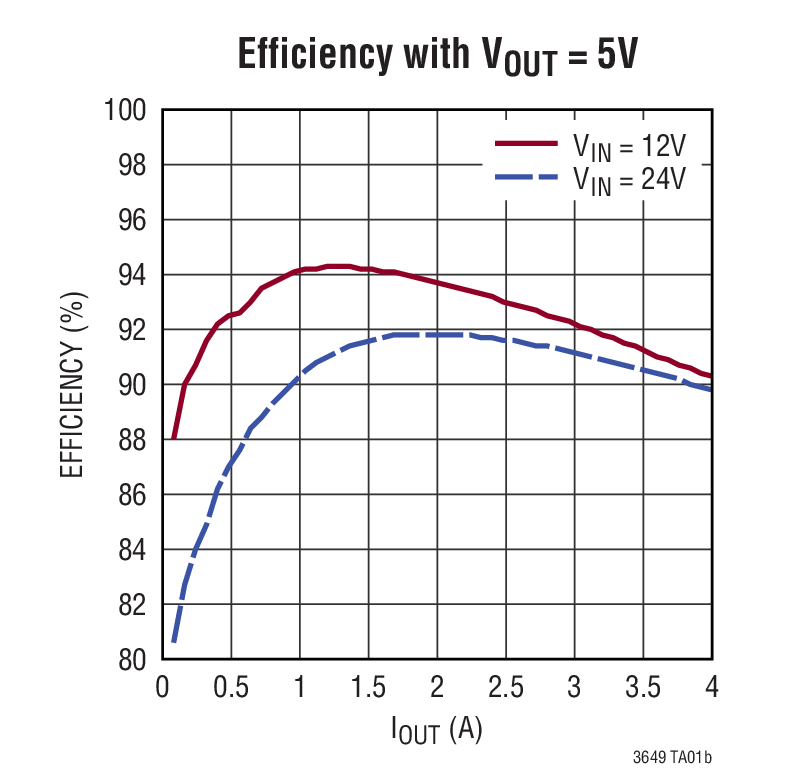

• 12V_IN 和 5V_OUT 时的效率达 95%
• 稳定 I_Q：440μA，停机 I_Q：18μA
• 在未采用检测电阻器的情况下可提供准确的电流监视 (±4%)
• 准确的电阻器可编程频率 (300kHz 至 3MHz) 和 ±50% 的频率同步范围
• 准确的可编程输出电流
• 适合最大功率点跟踪 (MPPT) 应用的输入电压调节
• ±0.8% 的输出电压准确度
• 峰值电流模式操作
• 可编程导线压降补偿

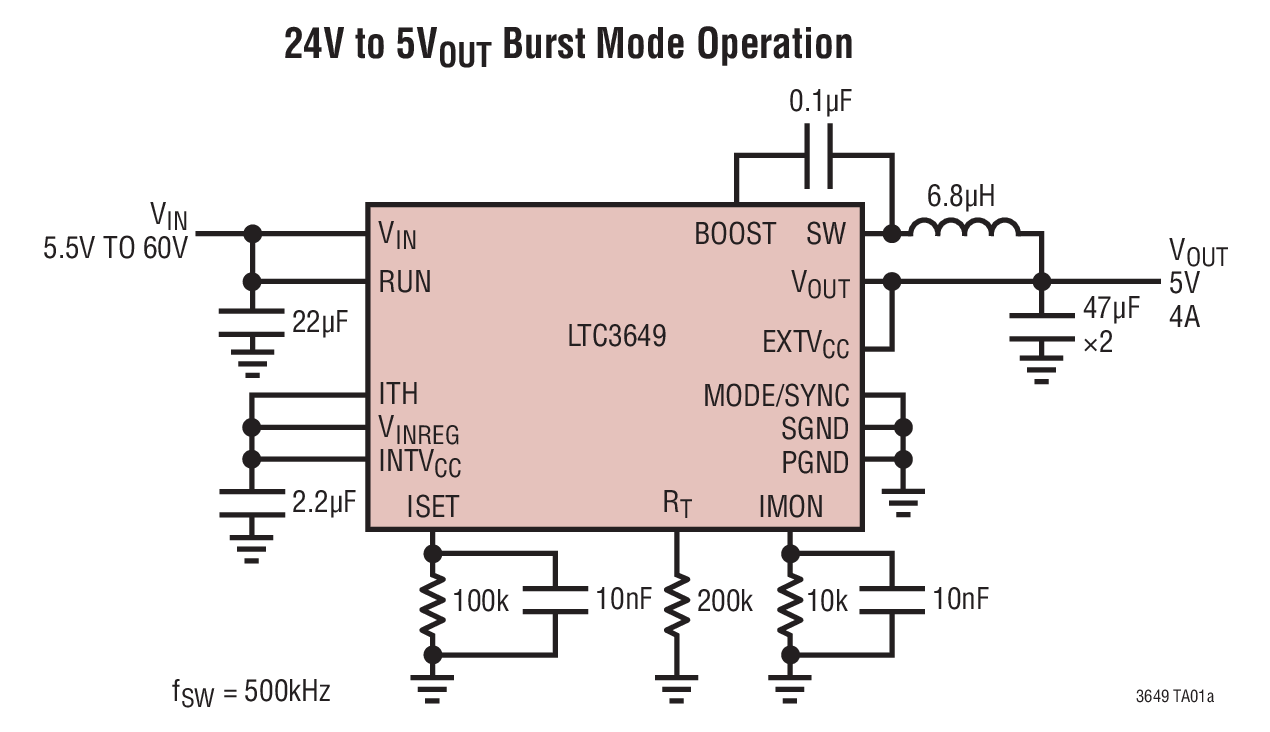

• 突发模式 (Burst Mode^®) 操作，强制连续模式
• 内部补偿和可编程软起动
• 过热保护

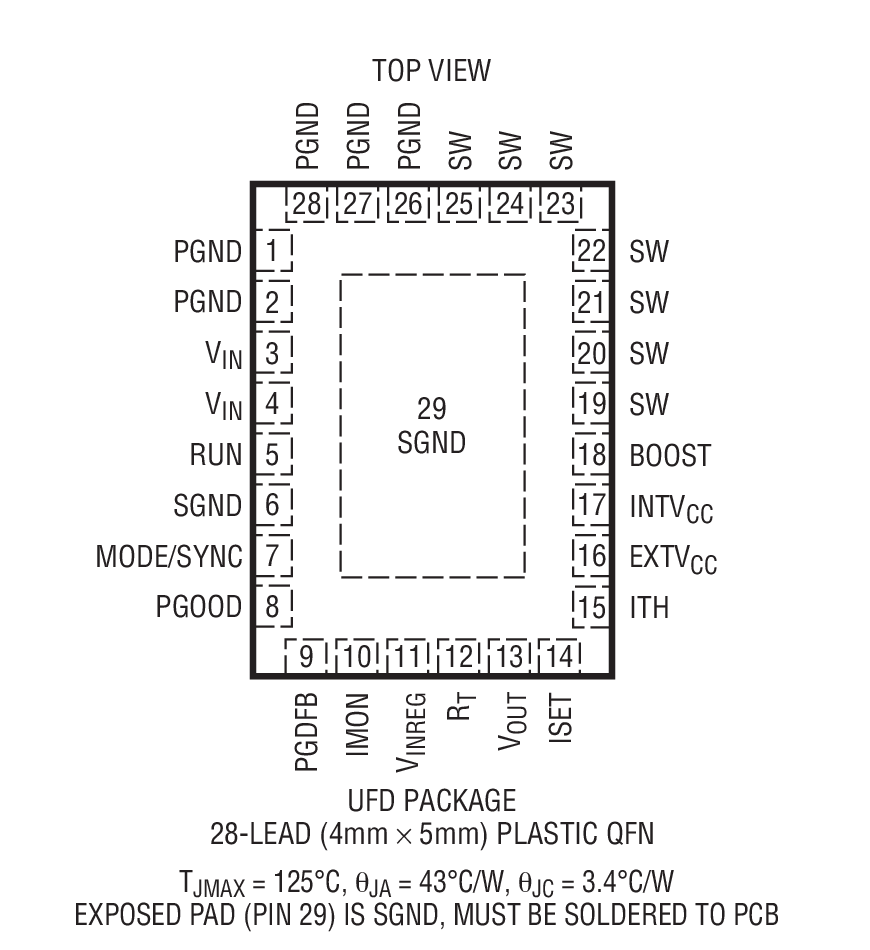

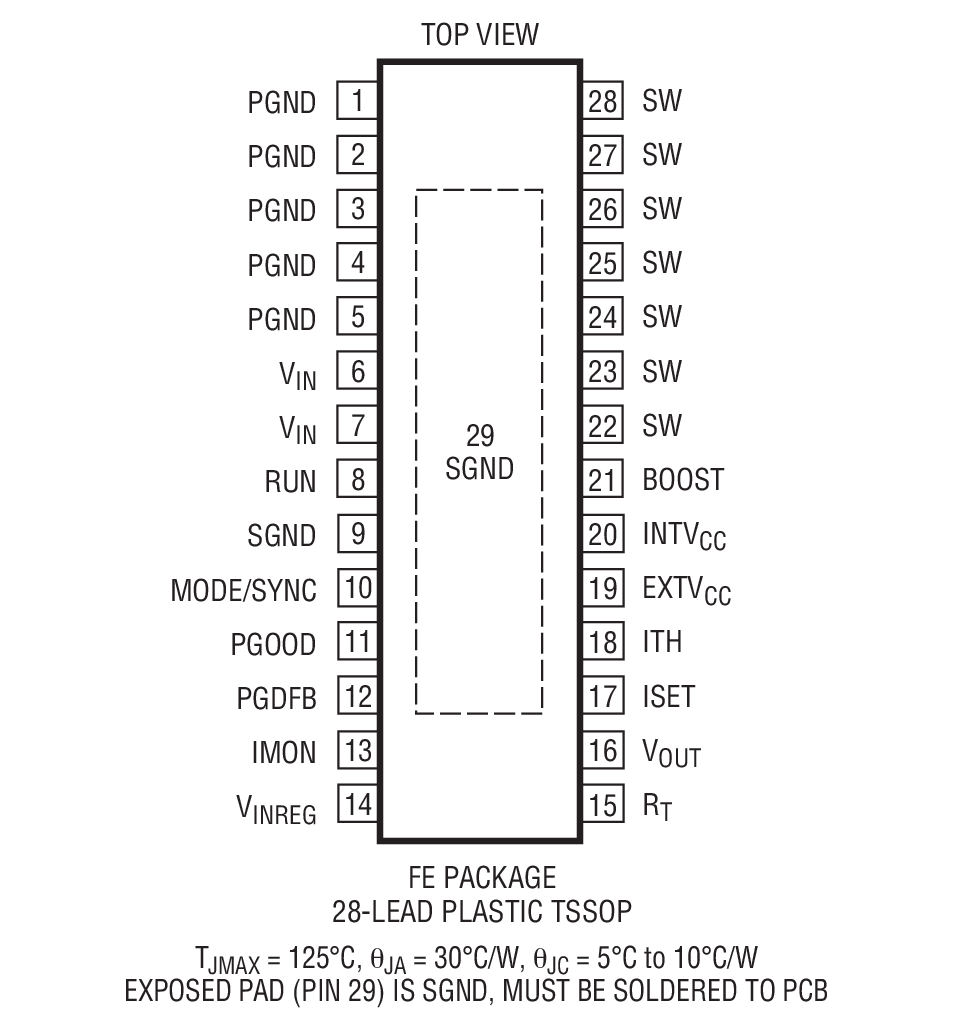

• 采用耐热性能增强型 28 引脚 (4mm x 5mm) QFN 和 TSSOP 封装

产品详情和应用

LTC^®3649 是一款高效率、60V、4A 同步单片式降压型稳压器。该稳压器具有可利用单个电阻器设置的输出电压、内部补偿功能，并可在宽 V_OUT 范围内实现高效率。

这款降压型稳压器在 3.1V 至 60V 的输入电压范围内工作，并提供了一个从 (V_IN – 0.5V) 至地电位的可调轨至轨输出范围，同时可输送高达 4A 的输出电流。另外，开关频率还能利用一个外部电阻器进行调节。提供了一个用户可选的模式输入，以允许用户通过牺牲纹波噪声指标来换取轻负载时的效率提升；突发模式操作可在轻负载条件下提供最高的效率，而强制连续模式则可提供低输出纹波。MODE/SYNC 引脚还可用来使用户能够把开关频率同步至一个外部时钟。

LTC3649 的运作采用了一种峰值电流模式架构，其利用固有的逐周期电流限制保护特性实现了快速瞬态响应。另外，它还拥有可编程输出电流限制、电流监视和输入电压调节功能。

• 工业应用
• 汽车应用
