特性

• 固定开关频率
  • 200kHz、300kHz或500kHz
  • 250kHz、300kHz或400kHz (仅MAX8756)
• 无需检流电阻
• 40/60优化交错
• 输入电容要求较低
• 固定输出或可调输出(Dual Mode™)
  • 3.3V/5V固定或1V至5.5V可调输出
  • 1.5V/1.8V固定或1V至2.3V可调输出(仅MAX8756)
• 4V至26V输入范围
• 独立选择PWM、跳脉冲和低噪声工作模式
• 软启动和软关断
• 0.75%精度的2V基准
• 独立电源良好输出

产品详情和应用

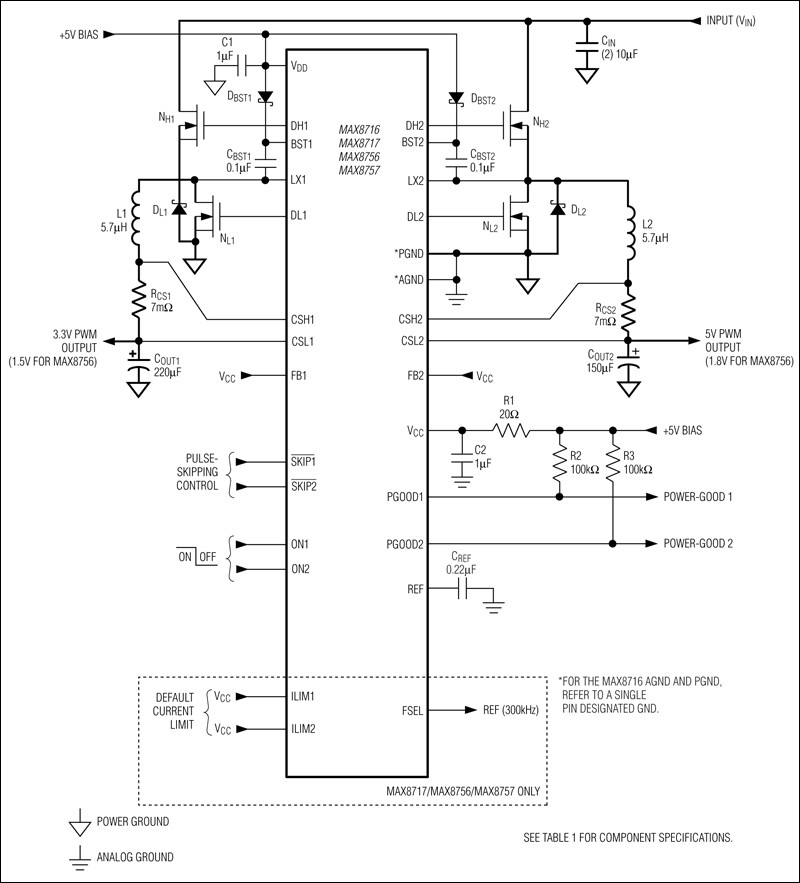

MAX8716/MAX8717/MAX8756/MAX8757是双路、降压型、交错工作、固定频率、开关电源(SMPS)控制器，具有同步整流功能。MAX8716/MAX8717/MAX8756/MAX8757是专门用于产生主电源(5V/3.3V)，而MAX8756经过优化用于为电池供电系统的I/O供电。

在从最低到最高26V的电压输入范围内，交错优化的固定开关频率可将输入波纹降至最低。在5V/3.3V应用中，优化的40/60交错工作允许输入电压降低至8.3V而不会出现占空比交叠，而180°异相工作的调节器在输入电压降至10V以下是即出现占空比重叠。

可采用检流电阻实现精确的输出电流限制。也可采用无损电感电流检测来减小功耗。独立ON/OFF控制和电源良好信号可实现灵活的上电顺序。软启动可减小输入浪涌电流，而软关断逐渐降低输出电压，以防止跌至负电压。

低噪声模式在保持轻载高效率的同时将开关频率设在音频范围外。

MAX8716可提供24引脚薄型QFN封装，MAX8717/MAX8756/MAX8757可提供28引脚薄型QFN封装。

应用

• 2节至4节Li+电池供电设备
• 主电源或I/O电源
• 笔记本电脑和亚笔记本电脑
• PDA与移动通信
