ADI亚德诺 LT1304 产品介绍

2026-03-09 0次

特性

可从两节电池提供 5V/200mA 输出
在停机模式中具有 10μA 静态电流
可在 V_IN 低至 1.5V 的情况下工作
低电池电量检测器在停机模式中处于运行状态
低开关 V_CESAT：典型值为 370mV (在 1A)
在运行模式中静态电流为 120μA
开关频率高达 300kHz
可利用一个电阻器来设置峰值电流

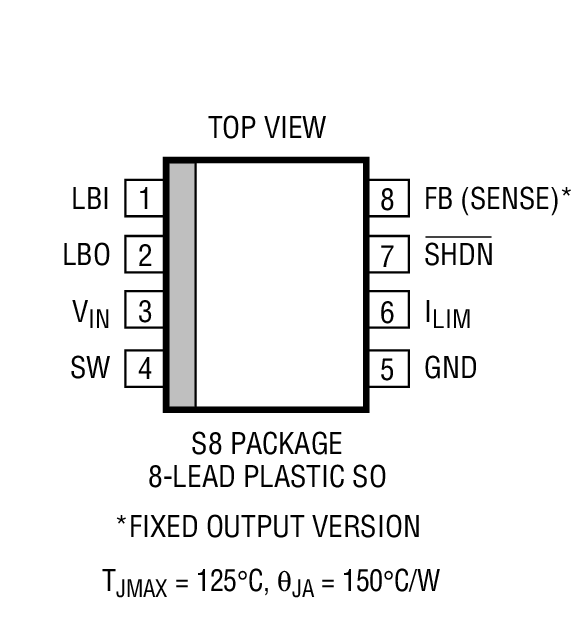

8 引脚 SO 封装

产品详情和应用

LT^®1304 是一款非常适用于小型、低电压、电池供电式系统的微功率、升压型 DC/DC 转换器。该器件在 1.5V 至 8V 的宽输入电源范围内工作。LT1304-3.3 和 LT1304-5 可产生稳定的 3.3V 和 5V 输出，而可调版本 LT1304 则能提供高达 25V 的输出电压。在运行模式中为 120μA 的静态电流在停机模式中降至仅为 10μA (此时低电池电量检测器仍在运行)。在内部设定为 1A 的峰值开关电流可通过在 I_LIM 引脚和地之间增设单个电阻器来减小。LT1304 的高速运作允许使用可表面贴装的小型电感器和电容器。LT1304 采用 8 引脚 SO 封装。

应用

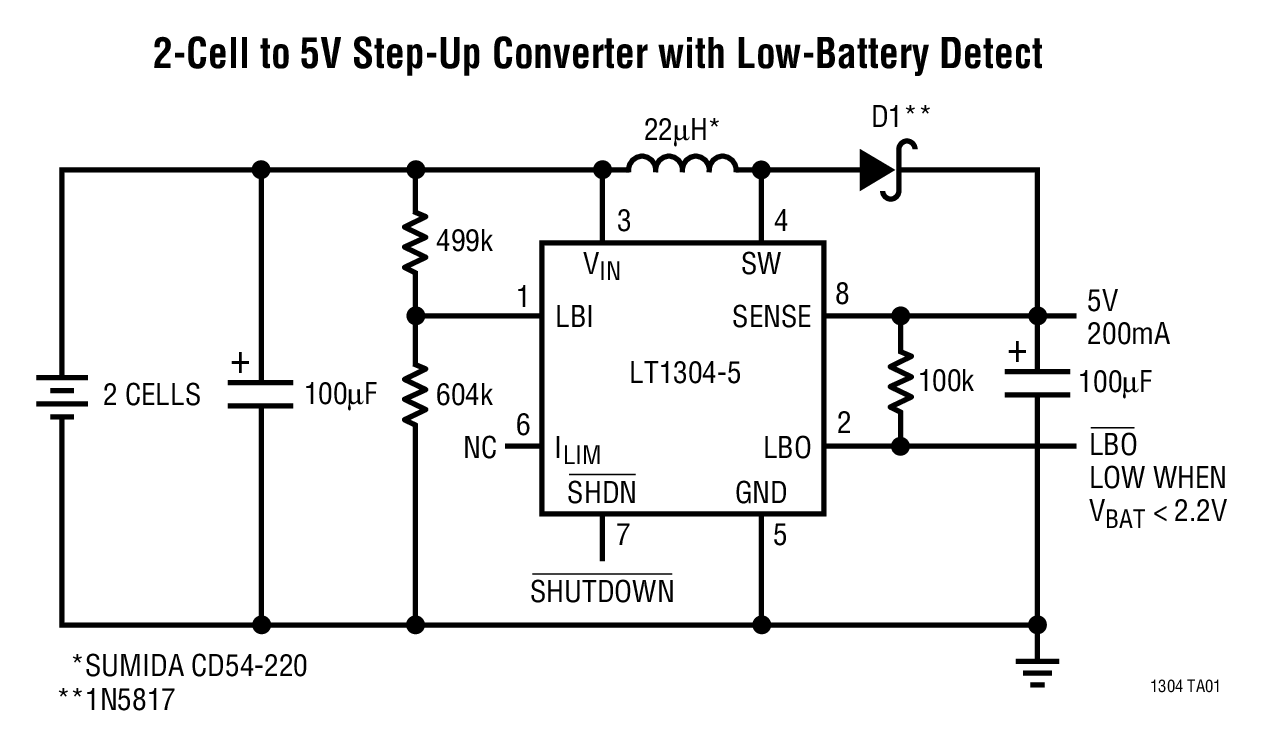

两节、三节或四节电池至 5V 或 3.3V 升压
便携式仪器
条形码扫描仪
掌上型电脑
诊断医疗仪表
个人数据通信器 / 计算机
