特性

• 双通道、180° 定相控制器
• 两引脚 VID 输出电压设置范围从 0.6V 至 5V

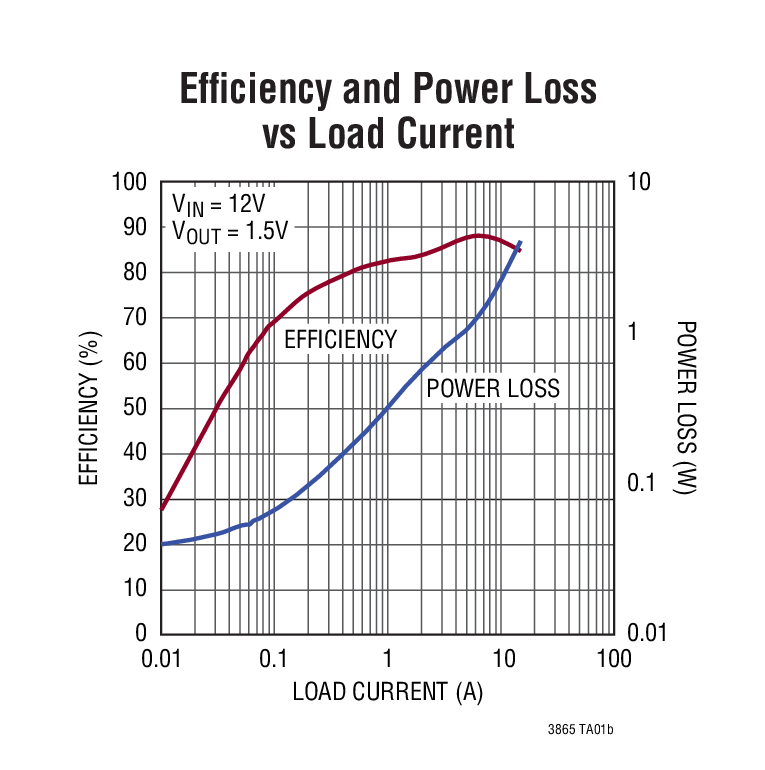

• 高效率：达 95%
• R_SENSE 或 DCR 电流检测
• 可锁相固定频率：250kHz 至 770kHz
• 可调电流限值
• 双路 N 沟道 MOSFET 同步驱动
• 宽 V_IN 范围：工作时为 4.5V 至 38V
• 可调软起动电流斜坡上升或跟踪
• 具反向电流限值的输出过压 (OV) 保护
• 电源良好输出电压监视器

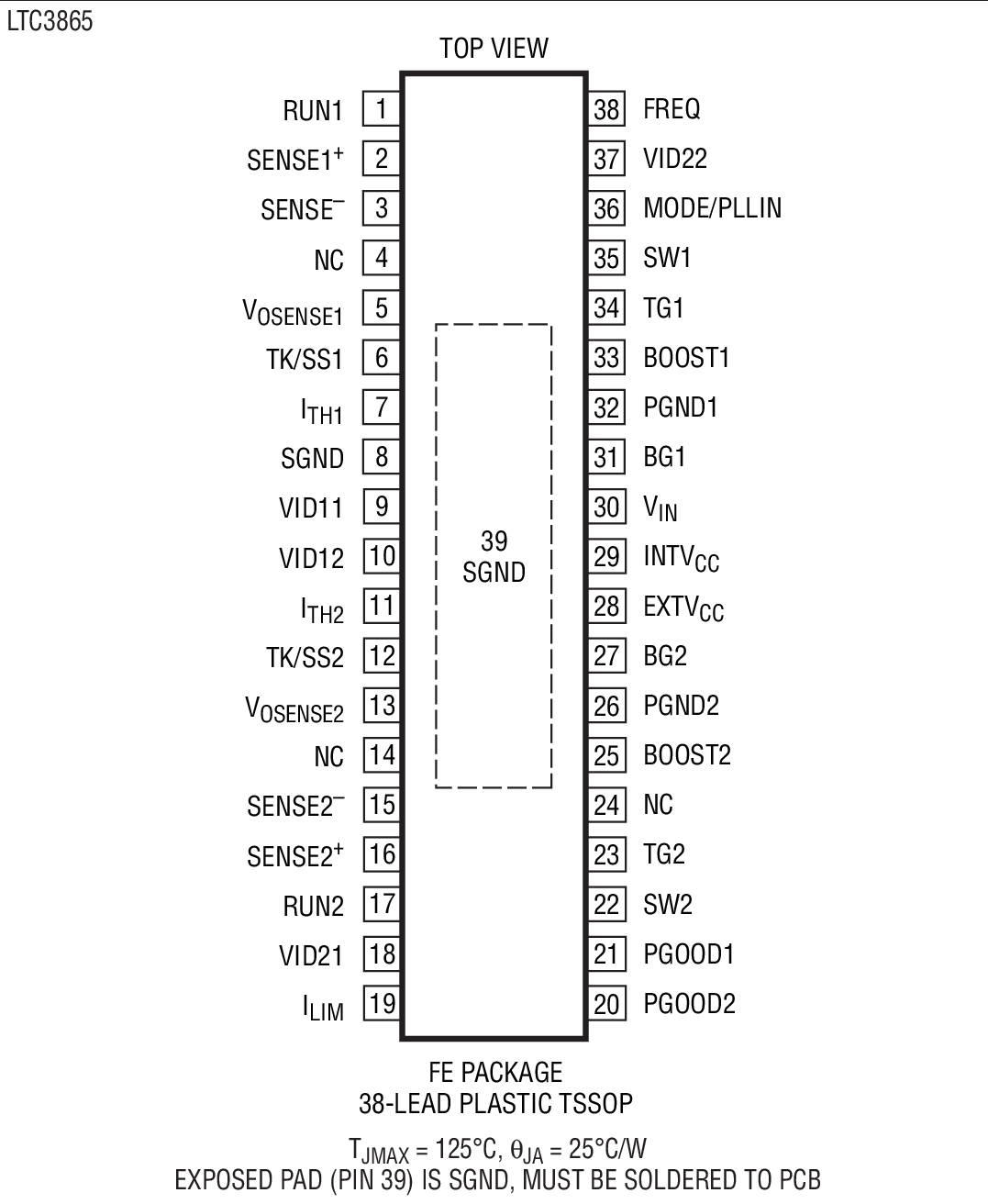

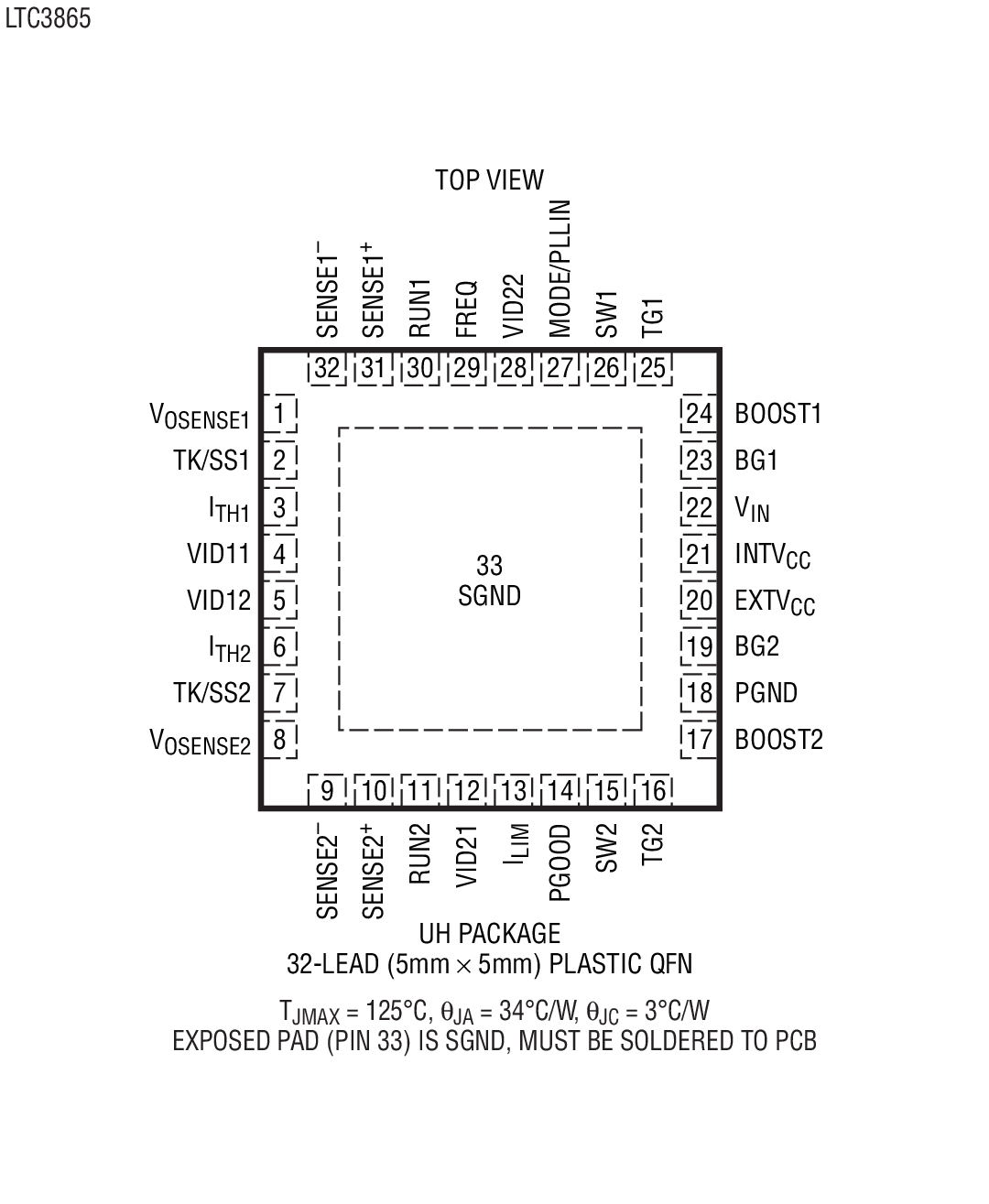

• 32 引脚 5mm x 5mm QFN 封装和 38 引脚 TSSOP 封装

产品详情和应用

LTC^®3865/LTC3865-1 是高性能、双通道、同步降压型 DC/DC 开关稳压器控制器，用于驱动全 N 沟道同步功率 MOSFET 级。一种恒定频率电流模式架构提供了一个高达 770kHz 的可锁相频率。通过使两个控制器输出级异相运作，较大限度地降低了功率损失和噪声。

OPTI-LOOP^® 补偿的运用能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。每个控制器的独立跟踪/软起动引脚在启动操作期间使输出电压斜坡上升。在短路情况下，电流折返功能将限制 MOSFET 的热耗散。MODE/PLLIN 引脚负责在突发模式 (Burst Mode^®) 操作、脉冲跳跃模式、或连续电感器电流模式之间进行选择。可以通过引脚搭接或外部电阻器来精确地设置输出电压。

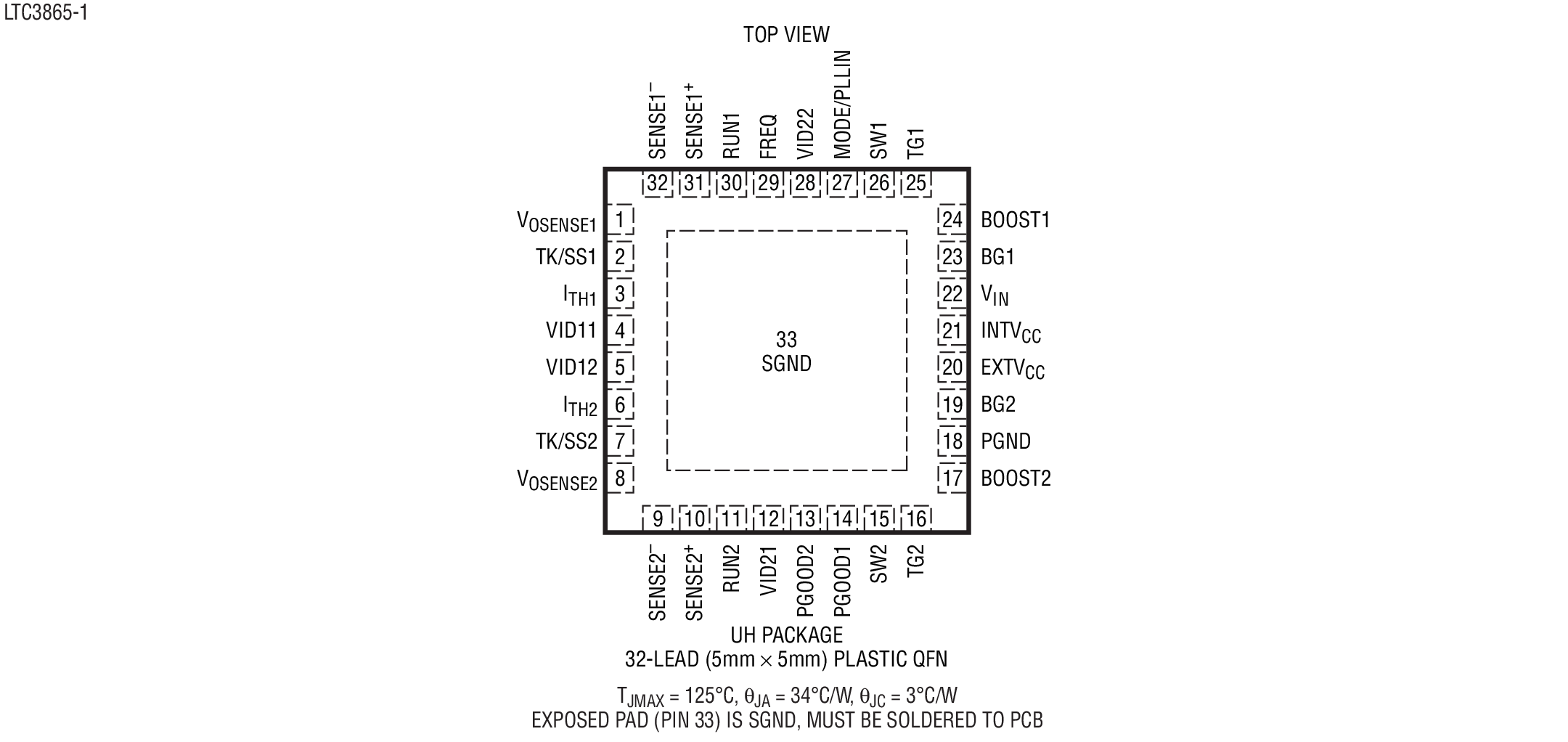

LTC3865/LTC3865-1 采用扁平 (5mm x 5mm) 的 32 引脚 QFN 封装和 38 引脚耐热性能增强型 TSSOP 封装。

• DC 功率分配系统
