特性

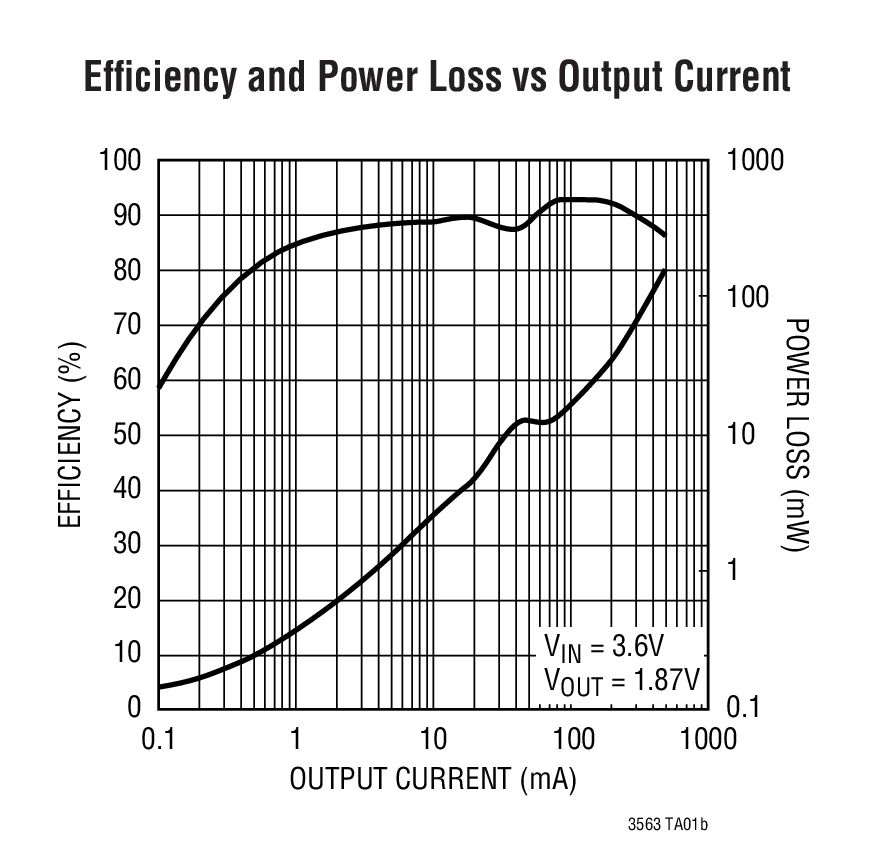

• 高效率：达 96%
• 引脚可选的输出电压：1.28V / 1.87V
• 低纹波 (<20mV_P-P) 突发模式 (Burst Mode^®) 操作：I_Q = 26μA
• 非常低的静态电流：仅 26μA
• 2.5V 至 5.5V 输入电压范围
• 2.25MHz 恒定频率操作
• 低压差操作：100% 占空比
• 无需肖特基二极管
• 内部软启动电路限制了浪涌电流
• 停机模式吸收 <1μA 的电源电流
• ±2% 输出电压准确度
• 电流模式操作用于实现卓越的电压和负载瞬态响应
• 过热保护

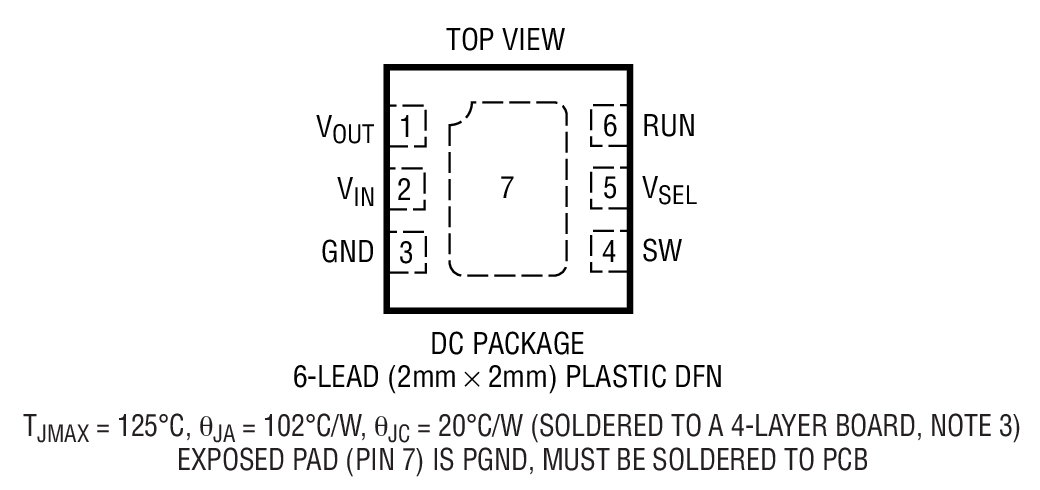

• 采用 2mm x 2mm 6 引脚 DFN 封装



产品详情和应用

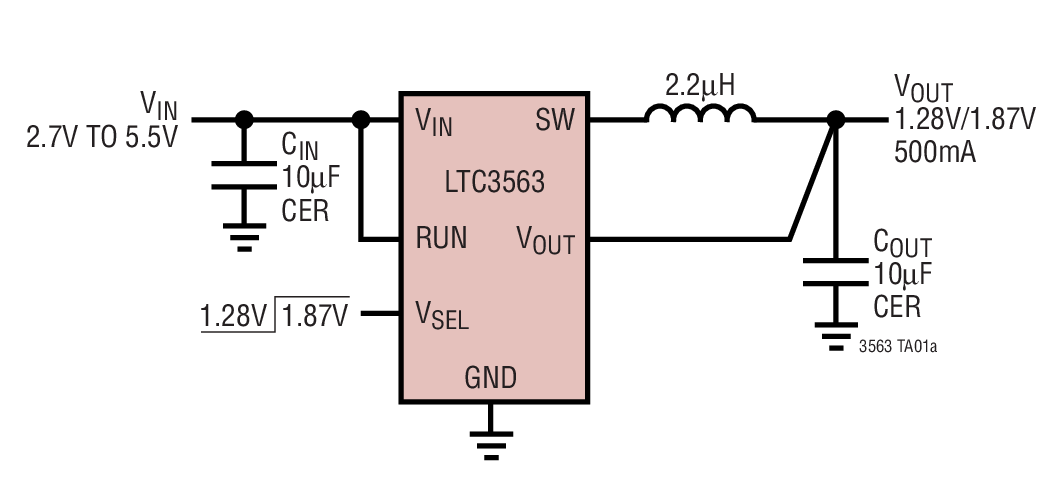

LTC^®3563 是一款采用恒定频率、电流模式架构的高效率、单片式同步降压型转换器。一个电压选择输入允许用户把输出电压设置在 1.28V 或 1.87V。操作期间的电源电流仅为 26μA，并在停机模式中降至 <1μA。2.5V 至 5.5V 的输入电压范围使得 LTC3563 成为单节锂离子电池供电型应用的理想选择。100% 占空比可提供低压差操作，从而延长了便携式系统中的电池使用寿命。内部电源开关经过了优化，以实现高效率并免除增设一个外部肖特基二极管的需要。

开关频率在内部设定为 2.25MHz，因而允许使用小的表面贴装型电感器和电容器。LTC3563 专为与陶瓷输出电容器很好地配合工作而特别设计，可实现非常低的输出电压纹波和很小的 PCB 占板面积。

LTC3563 通过配置执行节能的突发模式操作。

• 蜂窝电话
• 无线和DSL调制解调器
• 数码相机
• MP3 播放器
• PDA 和其他手持式设备
