ADI亚德诺_LTC3862_产品介绍

ADI亚德诺 LTC3862 产品介绍

2026-03-09 0次

特性

宽 V_IN 范围：4V 至 36V 工作
两相操作减小了输入和输出电容
固定频率、峰值电流模式控制
逻辑电平 MOSFET 的 5V 栅极驱动
可调的斜坡补偿增益
可调的较大占空比 (高达 96%)
可调的前沿消隐
±1% 内部电压基准
可利用一个外部电阻器来设置工作频率 (75kHz 至 500kHz)

可锁相固定频率：50kHz 至 650kHz
用于两相、3 相、4 相、6 相或 12 相操作的 SYNC 输入和 CLKOUT (可利用 PHASEMODE 引脚来设置)
内部 5V LDO 稳压器

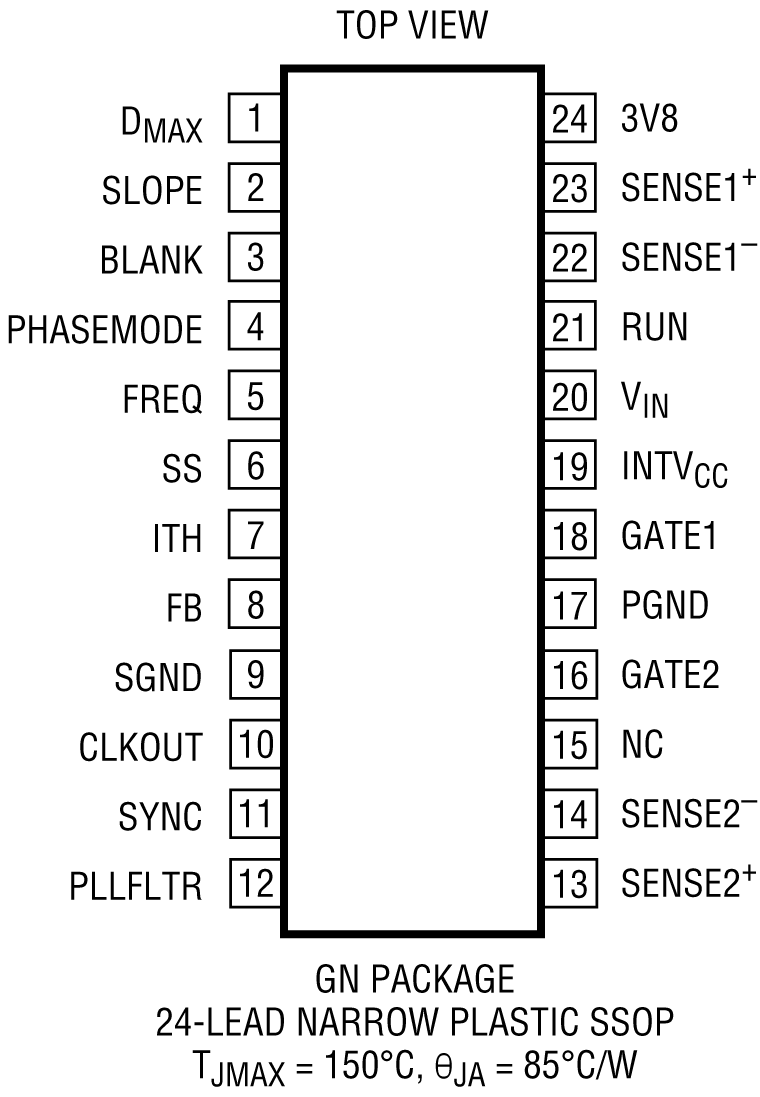

24 引脚窄体 SSOP 封装

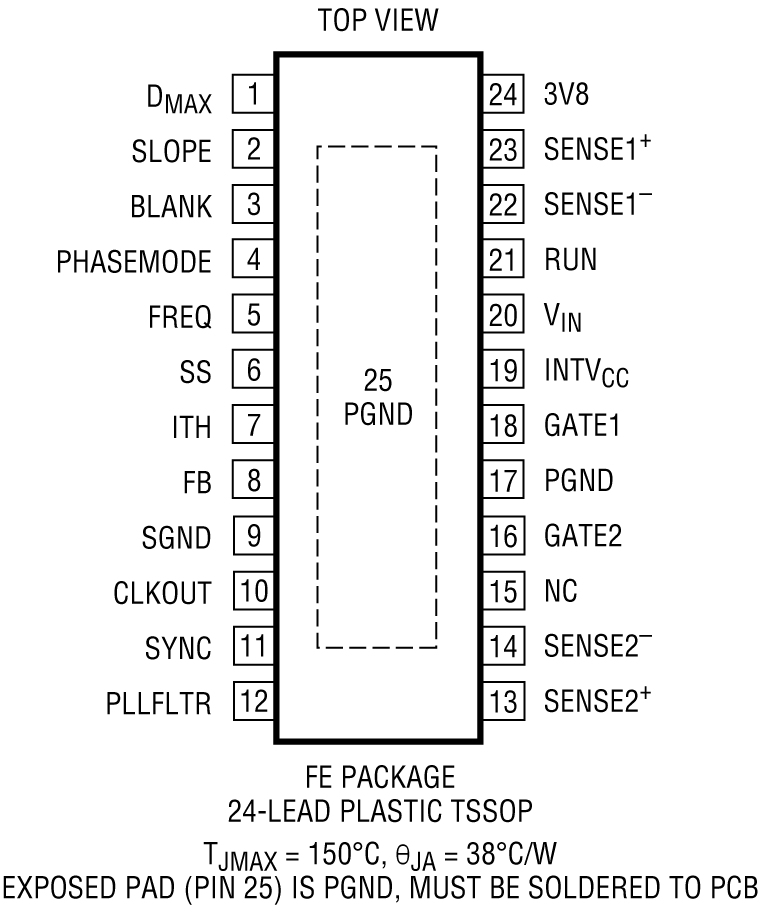

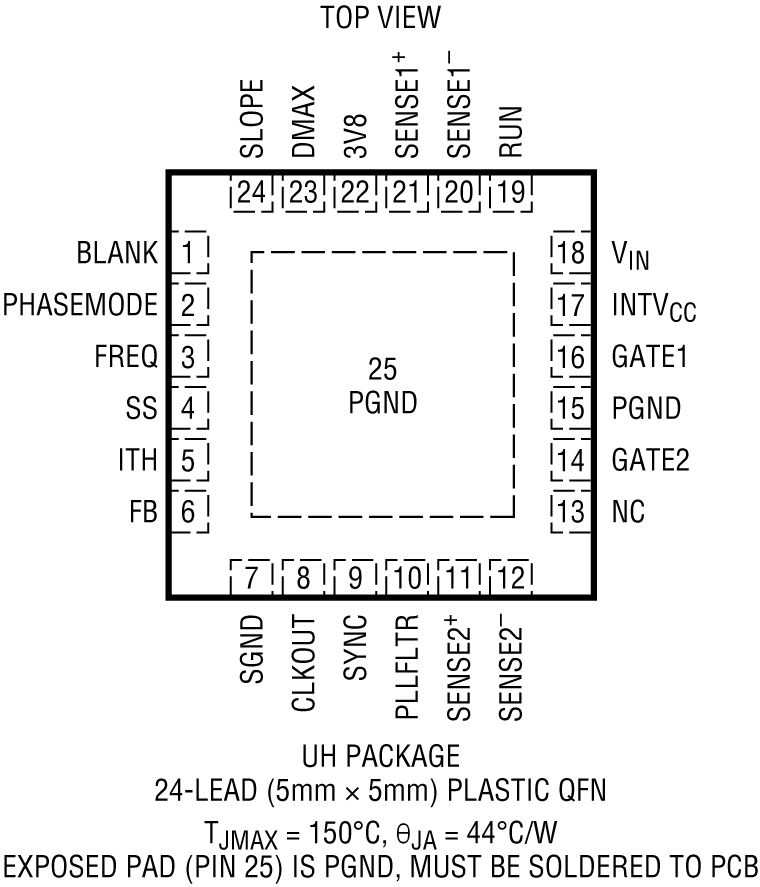

具 0.65mm 引脚间距的 5mm x 5mm QFN 封装和 24 引线耐热増强型 TSSOP 封装
通过AEC-Q100汽车应用认证

产品详情和应用

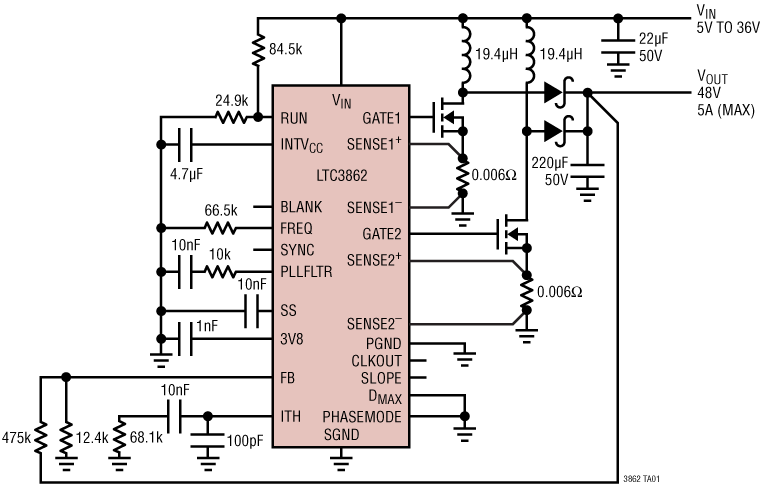

LTC3862是一款两相恒定频率、电流模式升压和SEPIC控制器，该控制器可驱动N通道功率MOSFET。两相操作降低了系统滤波电容和电感要求。

工作频率可在75kHz至500kHz范围内使用一个外部电阻设置，并且可以利用内部PLL与外部时钟同步。使用SYNC输入、CLKOUT输出和PHASEMODE控制引脚可实现多相操作，从而提供2相、3相、4相、6相或12相操作。

其他特性包括具有栅极驱动器欠压锁定保护功能的内部5V LDO、具有可编程迟滞的精密RUN引脚阈值、软启动以及可编程前沿消隐和最大占空比。

产品型号

Vin范围

INTVcc

V_IN ON

V_IN OFF
