特性

• 满足严格的汽车级质量和可靠性要求
  • 2V至36V工作VIN，允许工作在“冷启动”条件
  • 可承受高达40V输入瞬态
  • EN引脚兼容3.3V至40V
  • 0.6A (最大值)输出电流(MAX20039)
  • 1.2A (最大值)输出电流(MAX20040)
  • -40°C至+125°C汽车级温度范围
  • AEQ-100认证
  • 提高效率的同时，降低BOM成本、减小电路板空间
  • 集成FET H桥架构
  • 固定输出电压
  • 20引脚SWTQFN封装
• 低静态电流帮助设计师满足严格的OEM电流要求(仅限B和D版本)
  • 待机模式下的静态电流仅为52μA
  • 关断模式下静态电流仅为10μA (最大值)
• 高开关频率允许使用小尺寸外部元件
  • 200kHz至2.2MHz工作频率
  • 跳脉冲模式，提高低功率工作效率(仅限B和D版本)
  • 固定频率PWM模式
  • 外部频率同步
• 降低开关频率引起的EMI辐射
  • 可使能或禁止扩频

产品详情和应用

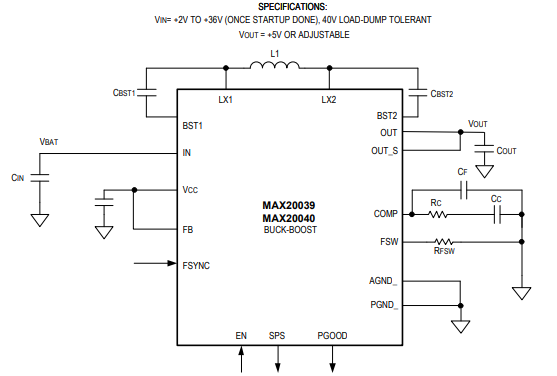

MAX20039/MAX20040 IC是小尺寸、同步升/降压型转换器家族，集成高边和低边开关。MAX20040在2V至36V输入电压下，提供高达1.2A电流，空载时的静态电流仅为52μA。IC输出电压精度高达±2%。通过PGOOD信号，可监测电压质量。

MAX20039/40提供5V固定输出电压和4.0V至12V可编程输出电压。详细情况请参考定购信息。频率可在220kHz至2.2MHz范围内调节，允许使用较小的外部元件、降低输出纹波，以及保证无AM干扰。MAX20040B和MAX20040D提供静态电流仅为52uA的跳脉冲模式。IC可工作在扩频调制模式，将调制频率引起的EMI辐射发射降至最低。

MAX20039/MAX20040采用小尺寸(4mm x 4mm)、20引脚、侧面可润湿TQFN封装，使用极少的外部元件。

应用

• 车身电子
• 信息娱乐系统
• 负载点（POL）电源
• 同轴电缆供电（POC）
• 启停系统
