特性

• 超高效率
• 无电流检测电阻（无损ILIMIT）
• 具有100ns负载阶跃响应的快速PWM
• 线路和负载范围内的V_OUT精度为1%
• 双模式固定1.8V/3.3V/可调或2.5V/可调输出
• 可调输出范围：1V至5.5V
• 电池输入范围：2V至28V
• 200/300/420/540kHz标称开关频率
• 过压/欠压保护
• 1.7ms数字软启动
• 驱动大型同步整流器FET
• 电源良好指示器

产品详情和应用

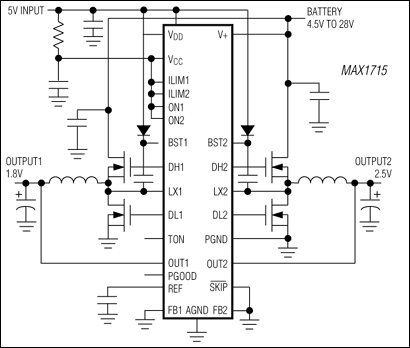

MAX1715 PWM控制器提供高效率、出色的瞬态响应和高直流输出精度，可满足对笔记本电脑中的高压电池进行降压的需要，以产生低压CPU内核、I/O和芯片组RAM电源。

Maxim专有的Quick-PWM^™快速响应、恒定导通时间PWM控制方案可轻松处理宽输入/输出电压比，并对负载瞬变提供100ns的“即时导通”响应，同时保持相对恒定的开关频率。

MAX1715无需传统电流模式PWM中的电流检测电阻，能够以更低的成本实现高效率。此外还能够驱动超大型同步整流器MOSFET，有助于进一步提升效率。

单级降压转换设计使该器件能够直接对高压电池进行降压，尽可能提升效率。对于更高的开关频率，则采用两级转换设计（对+5V系统电源而不是电池进行降压），尽可能缩小设计尺寸。

MAX1715适用于CPU内核、芯片组、DRAM或其他低至1V的低压电源。MAX1715采用28引脚QSOP封装，对于需要VID合规性或通过DAC控制输出电压的应用，请参考MAX1710/MAX1711数据手册。对于单输出版本，请参考MAX1714数据手册。

应用

• 1.8V和2.5V I/O供电
• 芯片组/RAM供电（低至1V）
• CPU内核电源
• 笔记本电脑
