ADI亚德诺 LTC3894 产品介绍

2026-03-09 0次

特性

宽 V_IN 工作范围：4.5V 至 150V
宽 V_OUT 范围：0.8V 至 60V
将 48V_IN 调节到 3.3V_OUT 时 I_Q 为 9μA
将 12V_IN 调节到 3.3V_OUT 时 I_Q 为 16μA
极低压降操作：100% 占空比
可调输入过压锁定
可编程 PGOOD 欠压监控
R_SENSE 或电感器 DCR 电流检测

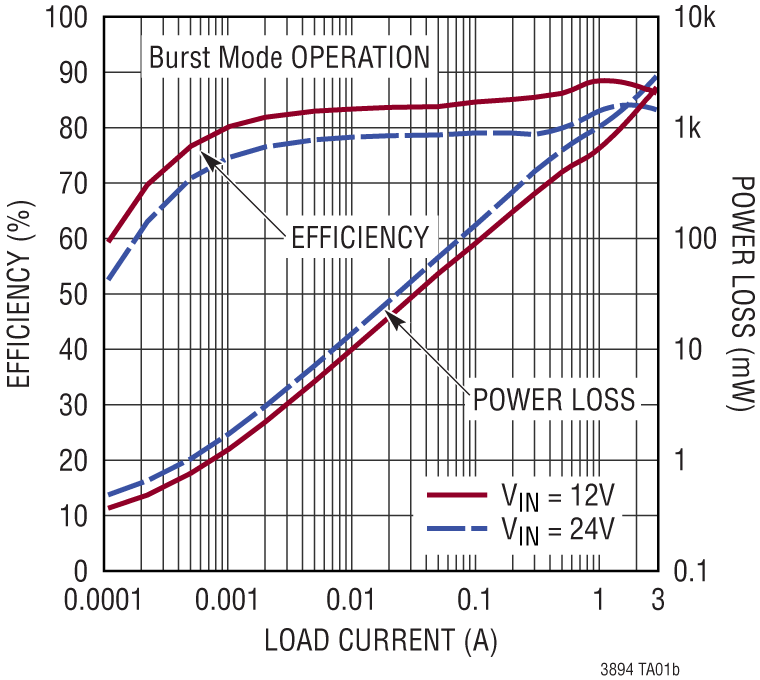

轻负载时可选择高效率 Burst Mode^® 操作或脉冲跳跃模式

可编程固定频率：50kHz 至 850kHz
可锁相频率：75kHz 至 800kHz
内部固定软启动和外部可编程软启动或电压跟踪
具有可选欠压锁定阈值的强大的 MOSFET 栅极驱动器
在高功率应用中适用于栅极驱动器偏压的可选 NMOS

产品详情和应用

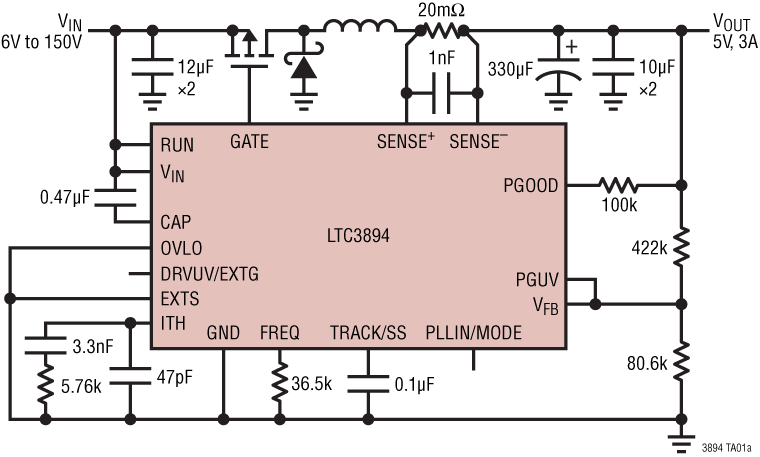

LTC3894 是一款高电压降压型 DC/DC 开关稳压控制器。它可驱动 P 沟道功率 MOSFET 开关，可实现 100% 占空比操作。该器件可为高可靠性、高电压应用提供一款低组件数、简单和坚固的解决方案。

LTC3894 可在 4.5V 至 150V 的宽输入电压范围内工作，并能在 0.8V 至 60V 的范围内调节输出电压。它具有出色的轻负载效率，在空载下调节输出电压时只消耗 9μA 静态电流。其峰值电流模式、恒定频率架构可实现开关频率和输出电流限制的良好控制。开关频率可利用外部电阻器在 50kHz 至 850kHz 范围内进行编程，并可在 75kHz 至 800kHz 范围内同步至一个外部时钟。

LTC3894 提供了可编程输出电压软启动或跟踪功能。安全功能包括过压保护、过流保护和过热保护，并内置具有可调门限的电源良好输出监视器。

LTC3894 采用耐热性能增强型 20 引脚 TSSOP 封装，去掉了若干引脚以适应高电压爬电距离和间隙要求。

应用

汽车和工业电源系统
电信电源系统
分布式电源系统
