ADI亚德诺 ADP5056 产品介绍
2026-03-09
0次
特性
- 宽输入电压范围：2.75 V至18 V
- 偏置输入电压范围：4.5 V至18 V
- 结温高达150°C
- 反馈电压精度：−0.62%至+0.69%（−40°C至+125°C结温）
- 通道1和通道2：7 A同步降压调节器（9.4 A最小谷值限流值）
- 通道1和通道2：14 A输出（并行工作模式下）
- 通道3：3 A同步降压调节器（4.2 A最小谷值限流值）
- 可调开关频率范围：250 kHz至2500 kHz
- 用于快速负载瞬态响应的外部补偿
- 具有0.615 V精确基准电压的精密使能引脚
- 可编程上电和关断时序
- 可选FPWM/PSM模式选择
- 频率同步输入或输出
- 用于三个通道的电源良好指示
- 有源输出放电开关
- UVLO、过流保护和TSD保护

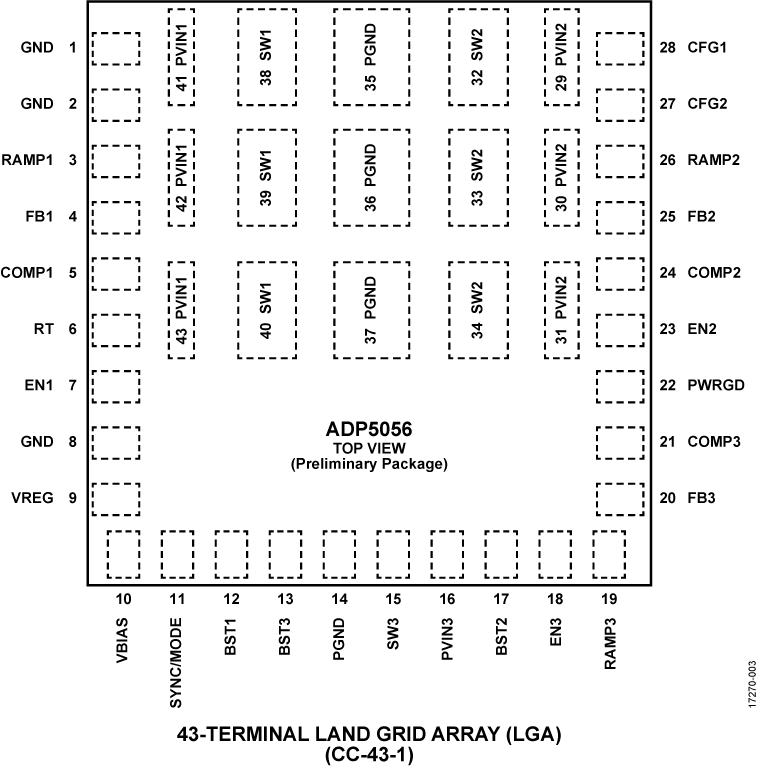

- 43引脚、5 mm × 5.5 mm LGA封装
产品详情和应用

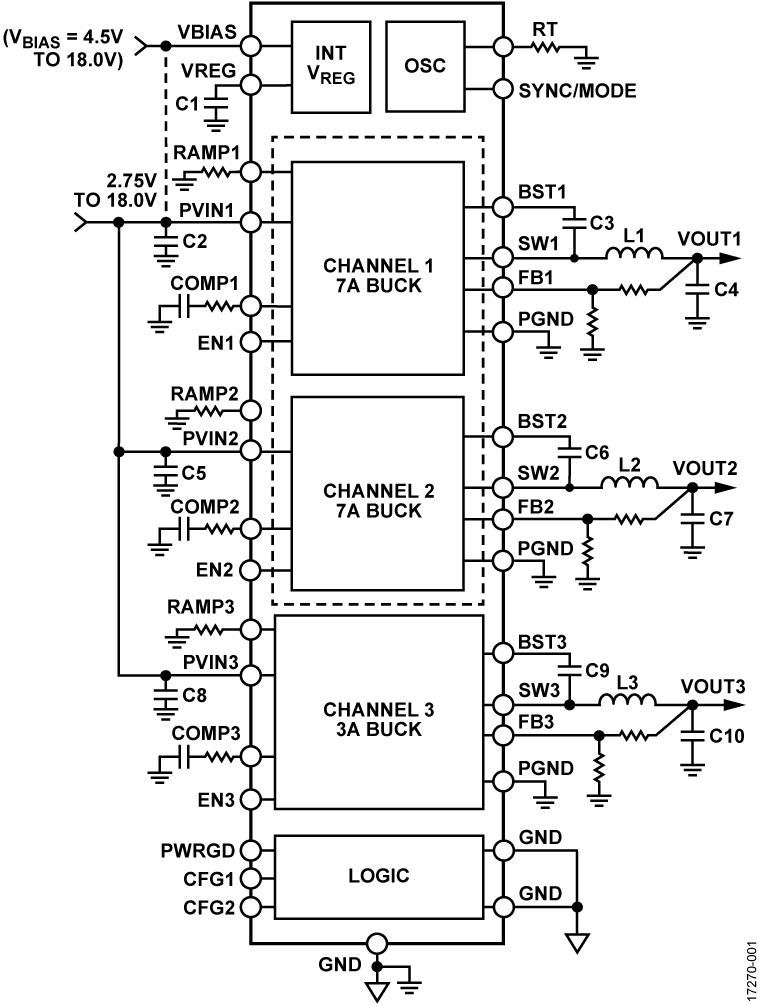

ADP5056在一个43引脚基板栅格阵列(LGA)封装中集成了三个高性能降压调节器，可满足严苛的性能和电路板空间要求。器件可直接连接高达18 V的输入电压，无需使用前置调节器。
通道均集成高端和低端功率金属氧化物半导体场效应晶体管(MOSFET)以优化解决方案的效率。通道1和2提供3.5 A或7 A的可编程输出电流，或在并行工作模式下提供高达14 A的单路输出电流。通道3提供1.5 A或3 A的可编程输出电流。
ADP5056的开关频率可编程或同步至外部时钟。ADP5056的每个通道均集成一个使能引脚(ENx)，可方便地设置上电时序或改变可调节欠压闭锁(UVLO)阈值。
ADP5056集成了启动/关断序列控制、强制脉冲宽度调制/省电模式(FPWM/PSM)选择、输出放电开关和电源良好信号。
ADP5056的额定结温范围是−40°C至+150°C。
请注意，在整篇数据手册中，多功能引脚（如SYNC/MODE）由整个引脚名称或引脚的单个功能表示；例如SYNC即表示仅与此功能相关。
- 小型蜂窝基站
- 现场可编程门阵列(FPGA)和处理器应用
- 安防和监控
- 医疗应用
