ADI亚德诺 LTC3526L-2 产品介绍

2026-03-09 0次

特性

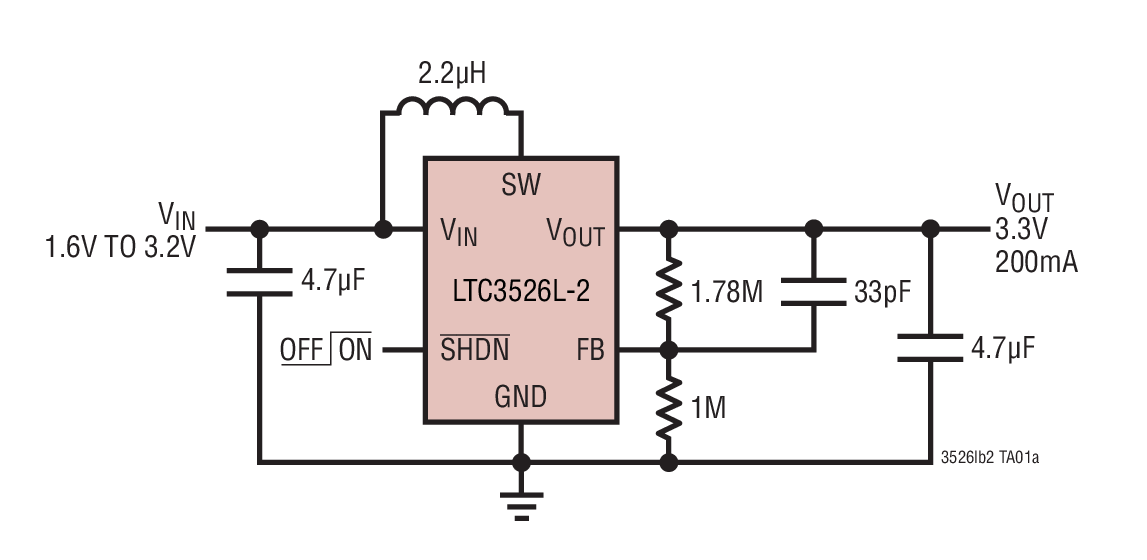

可从单节碱性 / NiMH 电池提供 3.3V/100mA 输出，或者从两节电池提供 3.3V/200mA 输出
V_IN 启动电压：680mV
V_OUT 范围：1.5V 至 5.25V

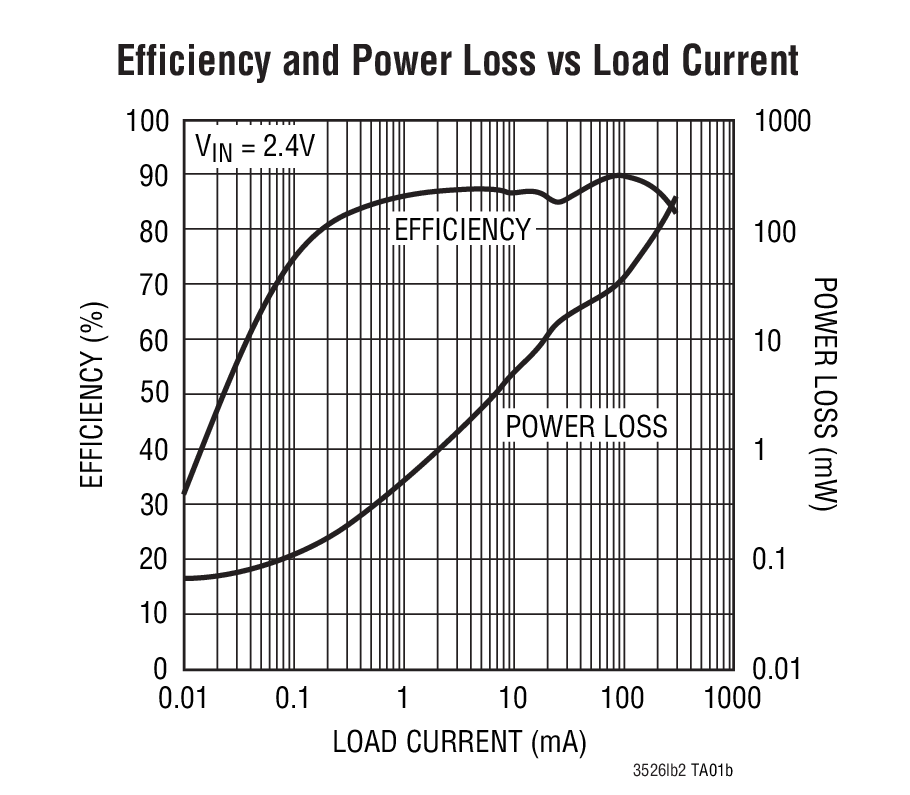

效率高达 94%
输出断接
2MHz 固定频率操作
可在 V_IN > V_OUT 的条件下操作
集成软起动功能

采用内部补偿的电流模式控制
具 9μA I_Q 的突发模式 (Burst Mode^®) 操作 (LTC3526L-2)
低噪声 PWM 操作 (LTC3526LB-2)
内部同步整流器
逻辑控制型停机模式 (I_Q < 1μA)
抗振铃控制

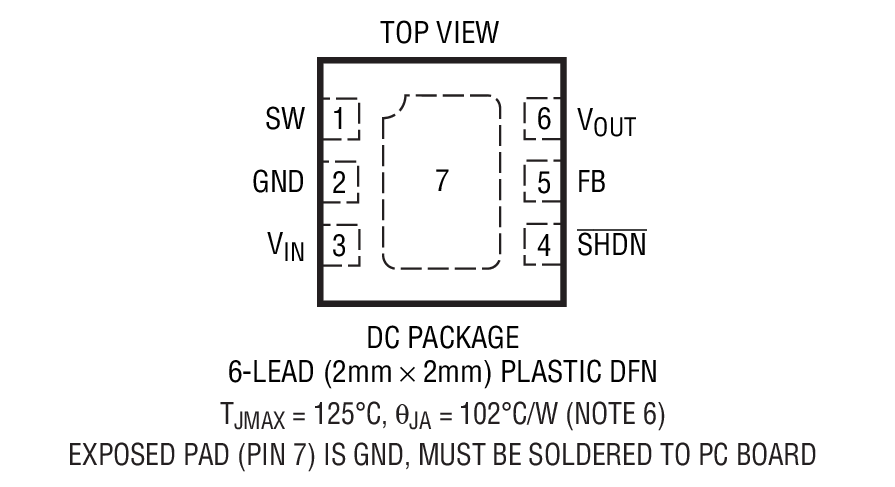

扁平 (2mm x 2mm x 0.75mm) DFN-6 封装

产品详情和应用

LTC^®3526L-2 / LTC3526LB-2 是具输出断接功能的同步、固定频率升压型 DC/DC 转换器。同步整流在扁平的 2mm x 2mm DFN 封装中实现了高效率。由于采用了一个 680mV的启动电压，而且一旦起动之后就能够在低至 500mV 的电压条件下运作，因而进一步地延长了采用单 AA / AAA 电池供电型产品的电池使用寿命。

2MHz 的开关频率允许采用纤巧、扁平的电感器和陶瓷电容器，从而较大限度地缩减了解决方案的占板面积。电流模式 PWM 设计采取的是内部补偿，因而减少了外部元件数目。LTC3526L-2 在轻负载条件下执行突发模式操作，从而使其能够在宽负载范围内保持高效率。而 LTC3526LB-2 具固定频率操作以满足低噪声应用的要求。抗振铃控制电路通过在断续操作模式中对电感器进行阻尼来降低 EMI。其他的特点包括小于 1μA 的低停机电流和热停机功能。

LTC3526L-2 / LTC3526LB-2 采用 2mm x 2mm x 0.75mm DFN 封装。

应用

医疗仪器
噪声消除头戴式耳机
无线鼠标
蓝牙头戴送受话器
