特性

• 三个集成式DC-DC转换器
• 250kHz电流模式PWM升压稳压器
  • 高功率主输出高达+13V
  • 精度：±1%
  • 高效率(91%)
• 双路电荷泵输出
  • 正电荷泵输出高达+40V
  • 负电荷泵输出低至-40V
• 内部电源时序控制
• 内部功率MOSFET
• 输入电源：+2.7V至+5.5V
• 关断电流：0.1µA
• 静态电流：0.5mA
• 内部软启动
• 电源就绪输出
• 超小型外部元件
• 薄型TSSOP封装（最高处为1.1mm）

产品详情和应用

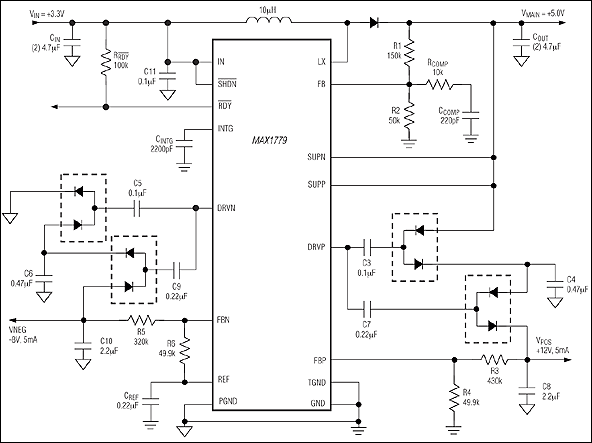

MAX1779三路输出DC-DC转换器提供小型有源矩阵薄膜晶体管(TFT)液晶显示器(LCD)所需的高效调节电压。一个高功率DC-DC转换器和两个低功率电荷泵将+2.7V至+5.5V输入电源电压转换为三个独立的输出电压。

高功率主DC-DC转换器可产生高达13V的升压输出电压(V_MAIN)，调节范围在±1%以内。低功耗BiCMOS控制电路和集成功率MOSFET的低导通电阻(1Ω)可实现高达91%的效率。250kHz电流模式脉宽调制(PWM)架构提供快速瞬态响应，并支持使用超小型电感和陶瓷电容。

双电荷泵独立调节一个正输出(V_POS)和一个负输出(V_NEG)。这些低功耗输出使用外部二极管和电容级（级数视需要而定）将输出电压调节至高达+40V和低至-40V。专有的调节算法有效地减小了两个电荷泵的输出纹波和电容尺寸。

MAX1779采用超薄TSSOP封装（最高处为1.1mm）。

应用

• 摄像机
• 数码相机
• 无源矩阵LCD显示器
• PDA
• TFT有源矩阵LCD显示器
