ADI亚德诺 LTM8060F 产品介绍

2026-03-09 0次

特性

封装层级 EMI 屏蔽
尽量减少近场电场噪声
降低近场磁场噪声
引脚对引脚兼容 LTM8060
四个完整的 3A（4A 峰值）降压开关电源
低噪声 Silent Switcher 架构
符合 CISPR22 B 类/CISPR25 5 类标准
宽输入电压范围：3V 至 40V
宽输出电压范围：0.8V 至 8V

12V 时每通道连续输出电流为 12V _IN，3.3V_OUT, f _SW= 2MHz，T _A= 60 °C
多相或多模块并联以增加输出电流
低热阻，θ_JA= 8.4 °C/W，θ_JCtop= 4.6 °C/W，θ_JCbot= 1 °C/W
可选的开关频率：200kHz 至 3MHz

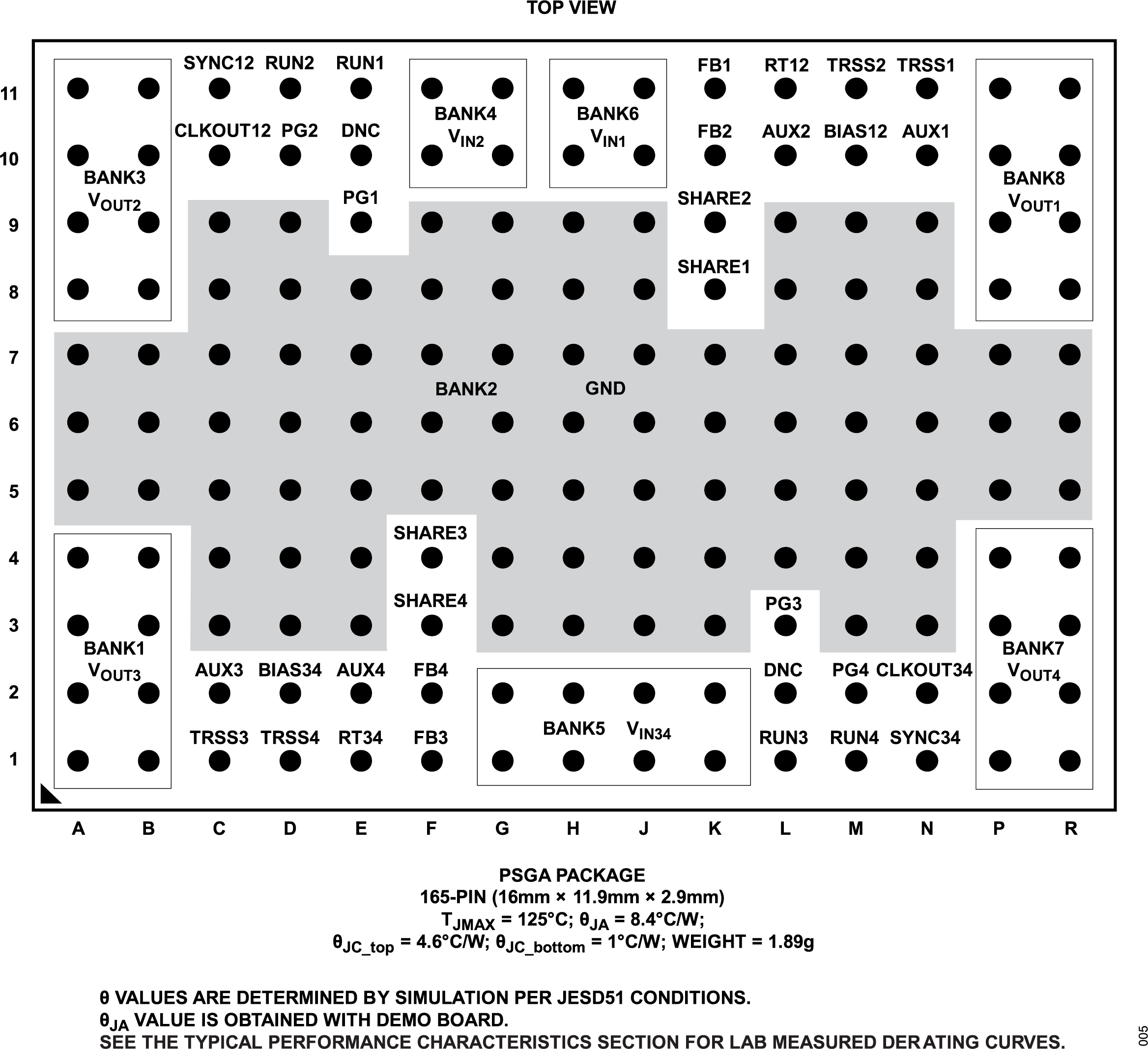

提供紧凑型 165 引脚，16mm ×11.9mm ×2.9mm 预焊网格阵列 (PSGA) 封装

产品详情和应用

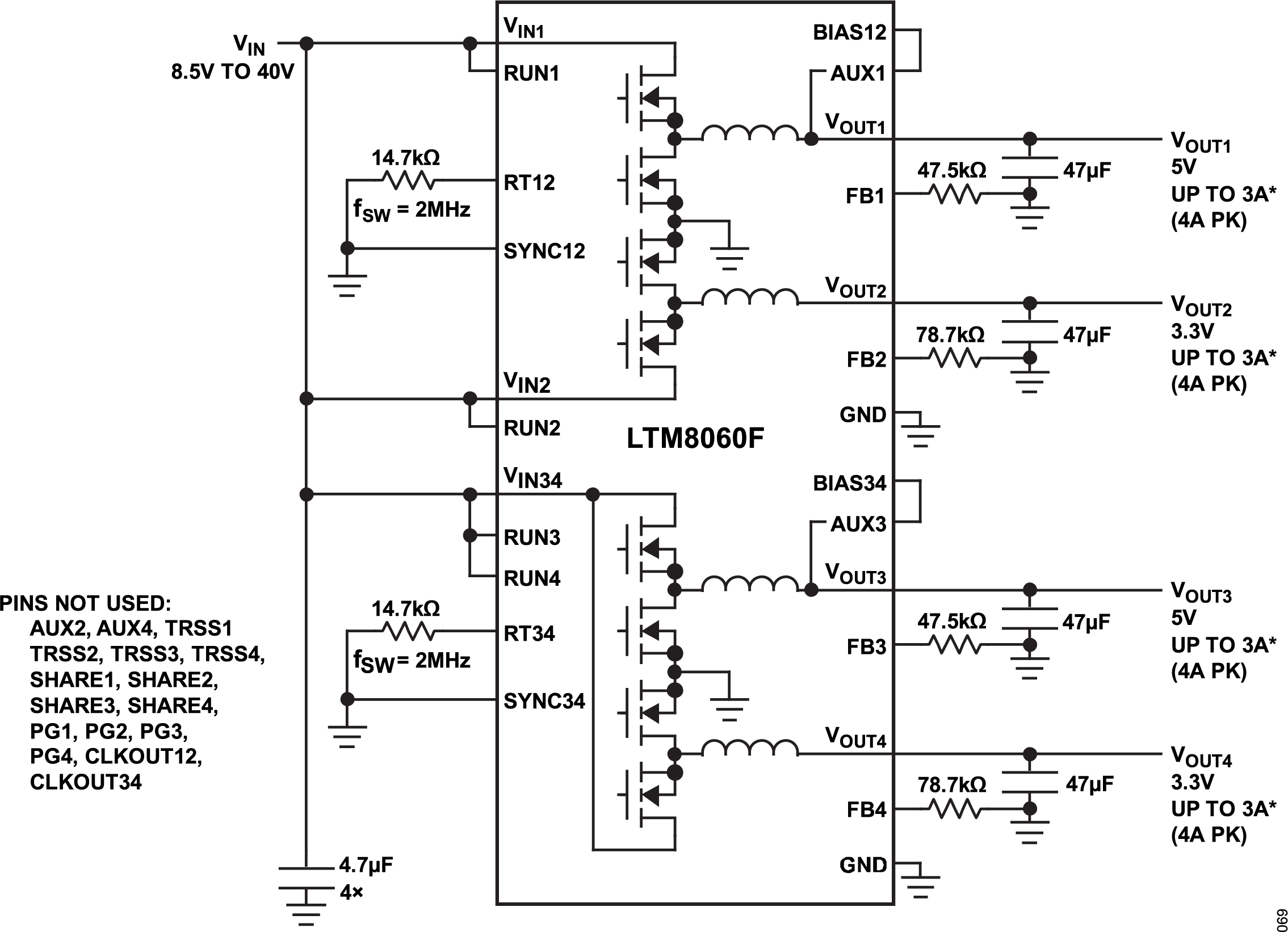

LTM8060F是一款四通道 40VIN、3A (峰值 4A）降压型静音开关器 ^® 电源 μModule®（微模块）稳压器，具有封装级电磁干扰 (EMI) 屏蔽。封装级 EMI 屏蔽使法拉第笼能够直接应用于 LTM8060F 封装，并且 EMI 屏蔽电性连接到 GND 引脚，从而提供紧凑有效的近场 EMI 降低。EMI 屏蔽可消除所有电场噪声，并将磁场噪声降低 10dB。Silent Switcher 架构在提供高效率的同时最大限度地降低了 EMI。

封装内含有控制器、电源开关、电感器和支持组件。LTM8060F 可在很宽的输入电压范围内工作，支持 0.8V 至 8V 的输出电压和 200kHz 至 3MHz 的开关频率范围，均由单个电阻器设定。只需要批量输入和输出滤波器电容器即可完成该设计。LTM8060F 输出可并联成阵列，提供高达 12A（峰值 16A）的电流能力。

应用

自动测试设备
工业电源
医疗器械
