推荐用于新设计
特性
- 减少外部元件数量并降低总成本
- 无肖特基同步操作
- 内部补偿
- 内部软启动
- 全陶瓷电容，超紧凑布局
- 灵活支持系统中的多个电源轨
- 宽输入电压范围：4.5V至60V
- 3.3V和5V固定输出电压
- 可调输出范围为0.9V至VIN的97%
- 提供高达300mA的负载电流
- 200kHz至1MHz可调开关频率，具有外部时钟同步功能
- 降低功耗
- 95.8%峰值效率（VIN = 15V、VOUT = 12V、IOUT = 150mA）
- 关断电流 = 2.2μA（典型值）
- PFM选项，可实现出色的轻负载效率
- 在恶劣工业环境中可靠运行
- 打嗝模式限流和自动重试启动
- 开漏电源良好输出（RESET引脚）
- 可编程EN/UVLO阈值
- 单调启动至预偏置输出
- 过温保护
- 较高的工业级-40°C至+125°C工作温度范围/-40°C至+150°C结温范围
- 符合CISPR32(EN55032)B类传导和电磁辐射骚扰相关要求
产品详情和应用

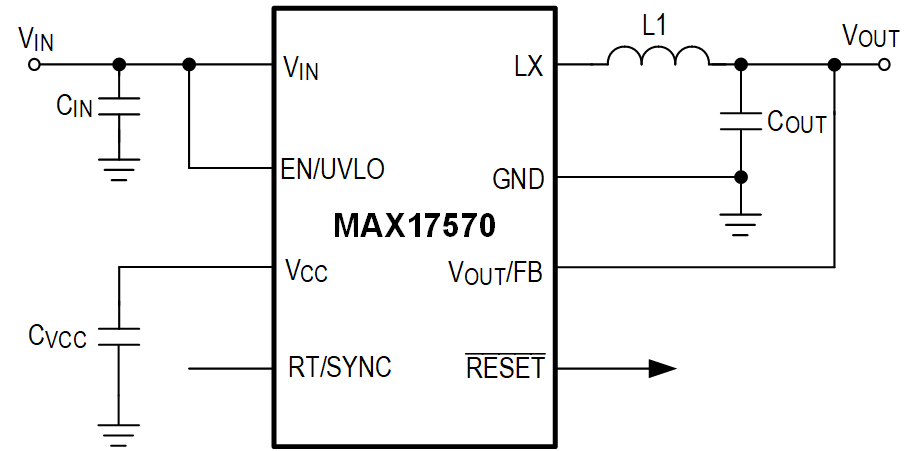

MAX17570是一款高效率、高电压、同步降压型DC-DC转换器，集成MOSFET，支持4.5V至60V的宽输入电压范围。该转换器在3.3V（MAX17570A、MAX17570D）、5V（MAX17570B、MAX17570E）和可调输出电压（MAX17570C、MAX17570F）下，可提供高达300mA的输出电流。当满足EN/UVLO和VCC UVLO时，内部上电时序将会软启动误差放大器基准电压，从而实现独立于负载电流的干净单调输出电压软启动。VOUT/FB引脚通过电阻分压器监控输出电压。在输出电压达到调节值的95%后1024个周期，RESET引脚转变为高阻抗状态。将EN/UVLO引脚拉至低电平，器件即进入关断模式，并且仅消耗2.2μA（典型值）的待机电流。
MAX17570A/B/C在所有负载下以脉宽调制(PWM)模式工作，MAX17570D/E/F在轻负载下以PFM模式工作。在PWM模式下，允许电感电流变为负值。PWM工作模式在频率敏感应用中非常有用，在所有负载下可提供固定开关频率。在PFM模式下，转换器会禁用负电感电流，并在轻负载时跳过脉冲以提高效率。在PFM模式下，每个时钟周期均会强制电感电流达到150mA的固定峰值，直到输出电压升至标称电压的102.3%。一旦输出电压达到标称电压的102.3%，高侧和低侧FET都会关断，并且器件进入休眠模式，直到负载将输出放电至标称电压的101.1%。大多数内部模块将在休眠模式下关闭，以节省静态电流。当输出电压降至标称电压的101.1%以下后，器件退出休眠模式，导通所有内部模块，并再次开始向输出传送能量脉冲，直到达到标称输出电压的102.3%。PFM模式的优点是轻负载时效率更高，因为从电源获取的静态电流较低。
应用
- 工厂自动化
- 汽配
- 通用负载点
