特性

• 5V时，内部高边和低边MOSFET分别具有30mΩ (典型值)和18mΩ (典型值)的R_DS(ON)
• 整个温度范围内可连续输出2A电流
• 3.3V、2A输出时，效率高达96%
• 在整个负载、电源和温度范围内，输出电压精度保持在±1%
• 2.7V至5.5V工作电压
• 逐周期过流保护
• 0.6V至(0.94 x V_IN)可调输出
• 可编程软启动
• 工厂校准的1MHz开关频率
• 使用低ESR陶瓷输出电容可保证稳定工作
• 安全启动至预偏置输出
• 外部基准输入
• 跳脉冲模式
• 使能输入/电源就绪输出
• 过流和过热完全保护
• 输入欠压锁定

产品详情和应用

MAX15053高效、电流模式、同步降压型开关调节器内置功率开关，可提供高达2A的输出电流。器件工作于2.7V至5.5V电压，输出电压范围为0.6V至输入电压的94%，非常适合分布式供电系统、便携设备和预调节应用。

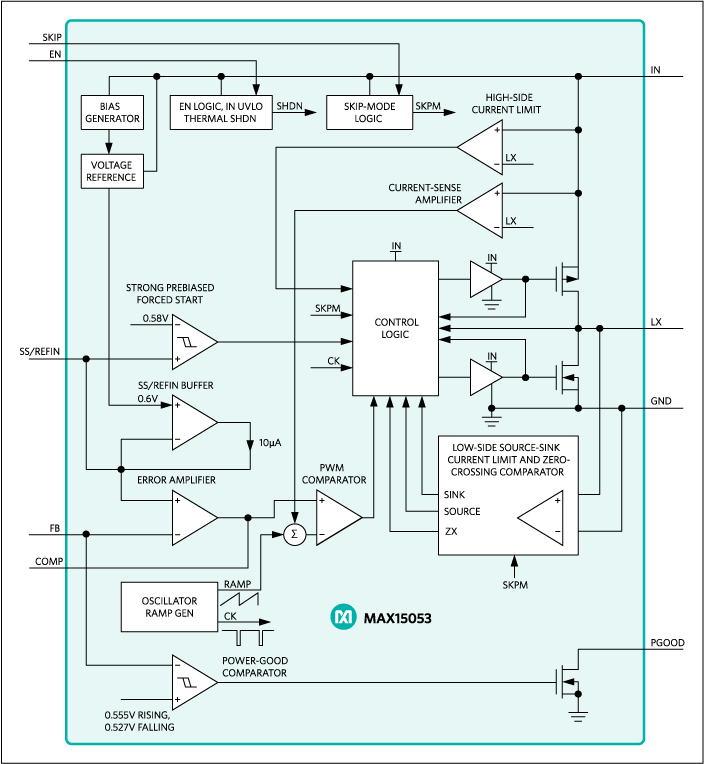

MAX15053采用电流模式控制架构，内置高增益跨导误差放大器。电流模式控制架构简化了补偿设计，确保逐周期限流并快速响应电源和负载的瞬态变化。

MAX15053提供可选择的跳脉冲模式，轻载时有助于降低电流消耗、获得更高效率。低R_DS(ON)集成开关保证在重载下具有高效率，并使寄生电感降至最小，与分立方案相比，大大简化了布局设计。简单的布局和封装保证了新设计的一次通过率。

MAX15053采用1MHz、工厂校准的固定频率PWM工作模式。高开关频率结合PWM电流模式架构，允许采用紧凑的全陶瓷电容设计。

MAX15053提供电容可编程的软启动功能以减小浪涌电流，可启动进入预偏置工作状态，PGOOD开漏输出可用作中断或用于电源排序。

MAX15053采用9焊球(3 × 3阵列)、1.5mm × 1.5mm WLP封装，工作在-40°C至+85°C温度范围。

应用

• 分布式供电系统
• IP电话
• 笔记本电脑电源
• 便携式设备
• 线性稳压器的前置稳压
• 服务器电源
