特性

• 内部 40V 肖特基二极管
• 一个反馈电阻器 (其它电阻器均集成于器件内部)
• 内部 40V、200mA / 400mA 功率开关
• 可产生至 –38V 的已调负输出
• 低静态电流

  • 40uA (在运行模式)  　
  • < 1µA (在停机模式)
• 低 V_CESAT 开关：200mV/150mA
• 宽输入范围：2.5V 至 16V
• 采用小巧的表面安装型组件
• 输出短路保护

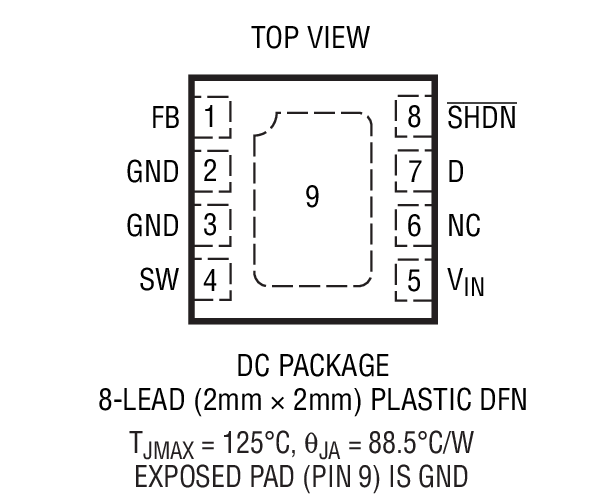

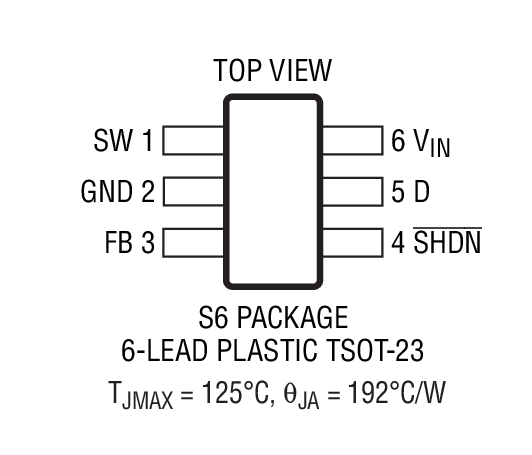

• 采用 6 引脚 SOT-23 封装 (仅 LT3483) 和扁平 8 引脚 DFN (2mm x 2mm x 0.75mm) 封装

产品详情和应用

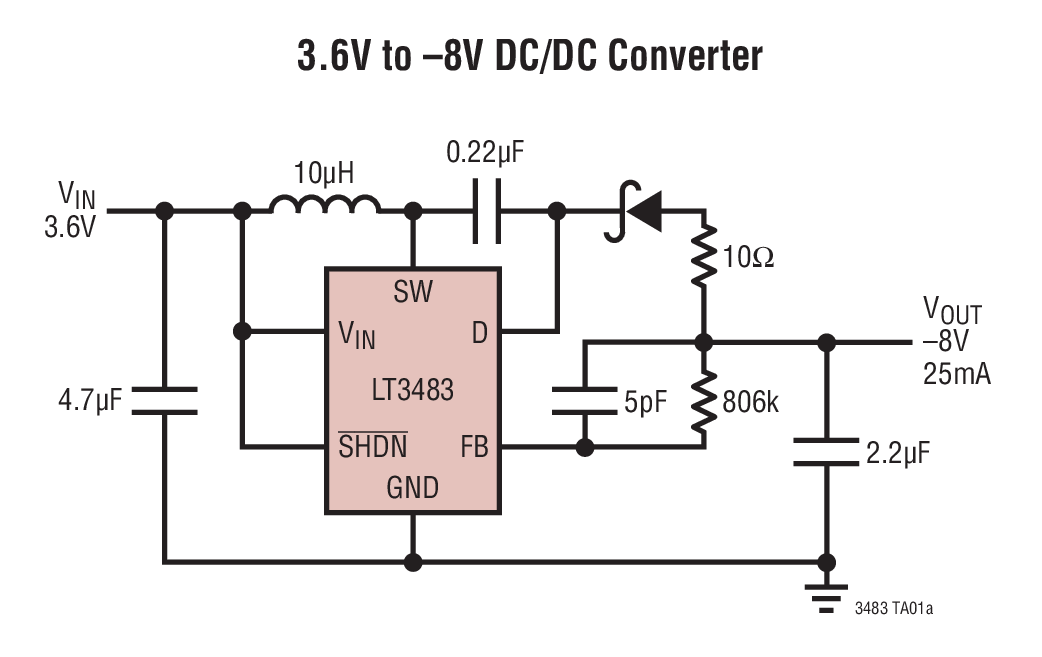

LT^®3483 / LT3483A 是一款具有集成肖特基二极管和一个反馈电阻器的微功率负输出 DC/DC 转换器。小封装尺寸、高集成度以及纤巧型表面安装组件的使用实现了小至 40mm² 的解决方案占位面积。该器件的静态电流在无负载条件下仅为 40µA，并可在停机模式中进一步减小至 0.1µA。一个限流固定截止时间控制电路可保存工作电流，从而在宽负载电流条件下实现了高效率。一个精确修整的 10µA 反馈电流实现了一个电阻器反馈，并且实际上免除了对输出进行反馈加载的需要。40V 开关使得能够在未使用昂贵变压器的情况下产生高达 –38V 的电压输出。LT3483 / LT3483A 的 300ns 低截止时间允许采用纤巧、扁平的电感器和电容器，以便在关注空间的便携式应用中实现占板面积和成本的较小化。

• LCD 偏压
• 手持式计算器
• 后备电池
• 数码相机
• OLED 偏压
