ADI亚德诺 ADP1071-1 产品介绍
2026-03-09
0次
特性
- 电流模式控制器，实现反激式拓扑
- ADP1071-1：可编程LLM或CCM，适合高VIN应用
- ADP1071-2：强制CCM工作
- 可编程斜率补偿
- 集成5 kV隔离（宽体SOIC封装）或3.0 kV（LGA封装）电介质额定绝缘电压，采用ADI公司的iCoupler 专利技术
- 宽电源电压范围
- 原边VDD:高达60 V（仅ADP1071-2）
- 副边VDD2:高达36 V
- 集成1 A主面MOSFET驱动器
- 用于同步整流的集成1 A辅面MOSFET驱动器
- 集成误差放大器和<1%精密基准电压
- 可编程频率范围：50 kHz至600 kHz
- 占空比箝位限值：85%
- 可编程软启动和预充电负载软启动
- 短路、输出过压和过温保护等保护功能
- 使用MODE引脚的省电LLM（仅ADP1071-1）
- 逐周期输入过流保护
- 具有迟滞特性的精密使能UVLO
- 频率同步
- 安全和法规认证（申请中）
- UL认证
- 1分钟5000 V rms，符合UL 1577（适用于宽体SOIC封装）
- 1分钟3000 V rms，符合UL 1577（适用于LGA封装）
- CSA元件验收通知5A
- VDE合格证书
- DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
- VIORM = 849 V峰值（适用于宽体SOIC封装）
- VIORM = 565 V峰值（适用于LGA封装）CQC认证符合GB4943.1-2011

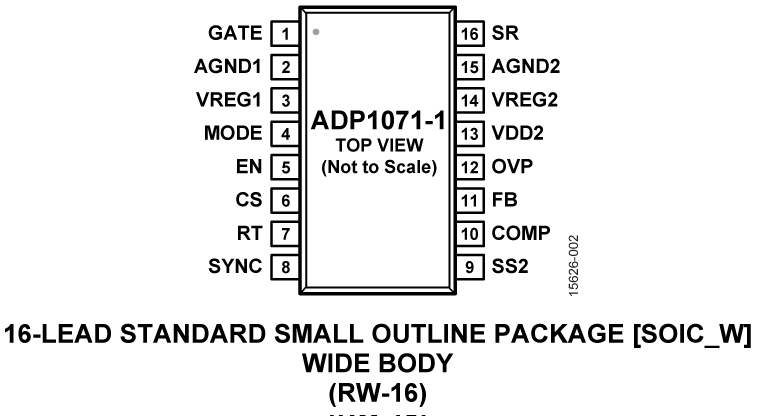

- 提供16引脚SOIC_W和24引脚LGA封装
产品详情和应用

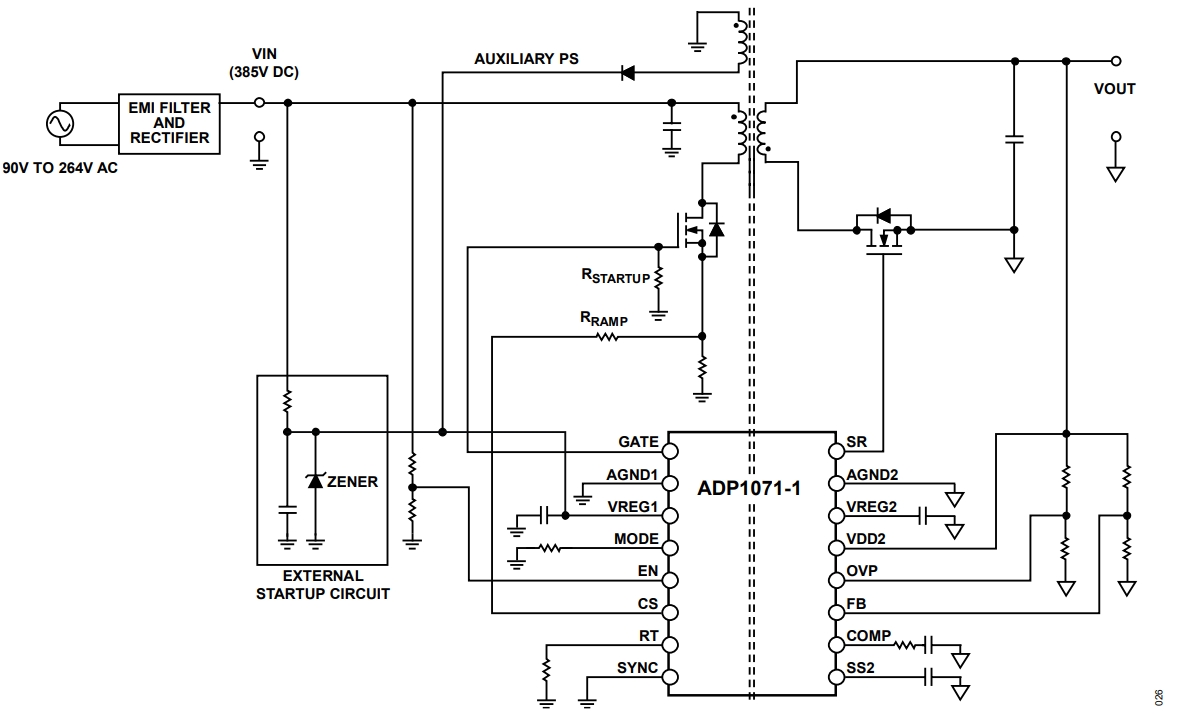

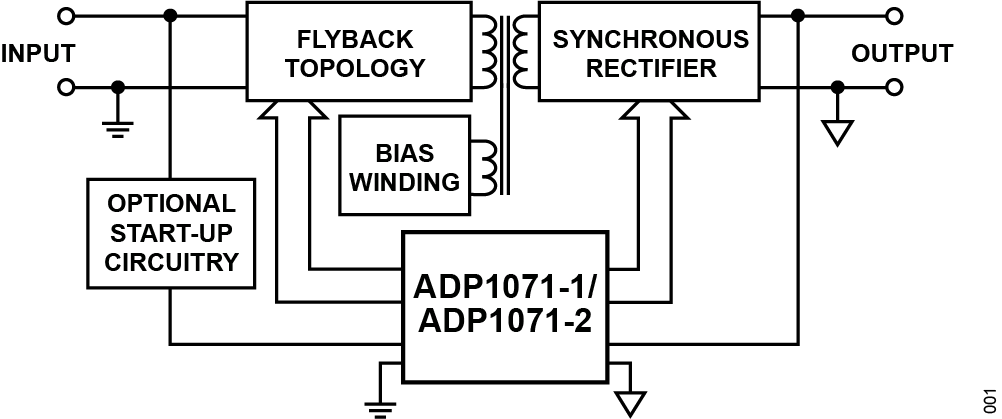

ADP1071-1/ADP1071-2是一款专为隔离式DC-DC电源设计的PWM电流模式固定频率同步反激式控制器。ADP1071-1/ADP1071-2集成了ADI公司的专有iCouplers，无需庞大的信号变压器和光耦合器，同时降低了系统设计的复杂性、成本，减少了元器件数量，并提高了系统的整体可靠性。ADP1071-1/ADP1071-2在原边和副边均集成了隔离器和驱动器，提供紧凑的系统级设计，在重负载下的效率优于二极管整流反激式转换器。
通过检测副边上的输出电压调节输出，反馈和PWM信号通过iCouplers在原边和副边之间传输。
ADP1071-1/ADP1071-2提供16L SOIC_W封装，隔离电压额定值为5 kVRMS。ADP1071-2设计适合针对低输入电压应用的隔离式DC-DC应用，且ADP1071-1适合搞输入电压应用，其中直流输入电压可超过60V。
ADP1071-1/ADP1071-2提供输入电流保护、输出过压保护(OVP)、欠压闭锁(UVLO)、带可调迟滞功能的精密使能、过温保护(OTP)和轻负载省电模式(LLM)等特性。
应用：
- 隔离式DC/DC或AC/DC电源转换
- 电信、工业
- 小型蜂窝
- PoE供电设备
- 企业交换机/路由器
