特性

• 宽输入范围：5.5V 至 60V
• 1.5A 峰值开关电流

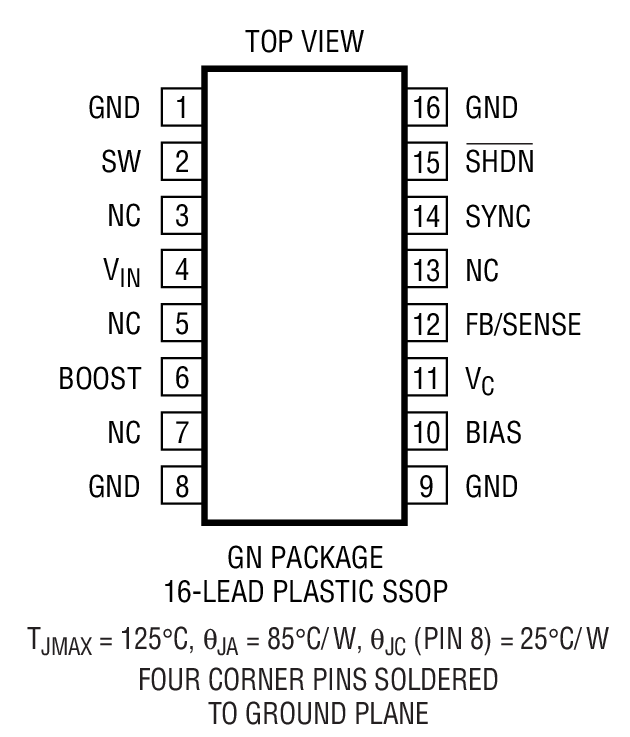

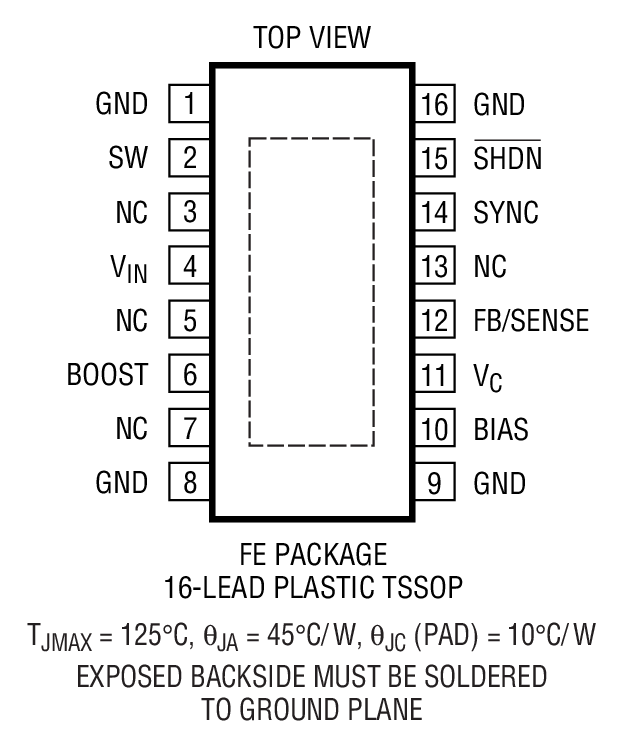

• 小外形 16 引脚 SSOP 封装或耐热性能增强型 TSSOP 封装
• 饱和开关设计：0.2Ω
• 峰值开关电流在整个占空比范围内得到保持
• 恒定的 500kHz 开关频率
• 有效电源电流：2.5mA
• 停机电流：25μA
• 1.2V 反馈基准 (LT1956)
• 5V 固定输出 (LT1956-5)
• 可容易地实现同步
• 逐周期电流限制



产品详情和应用

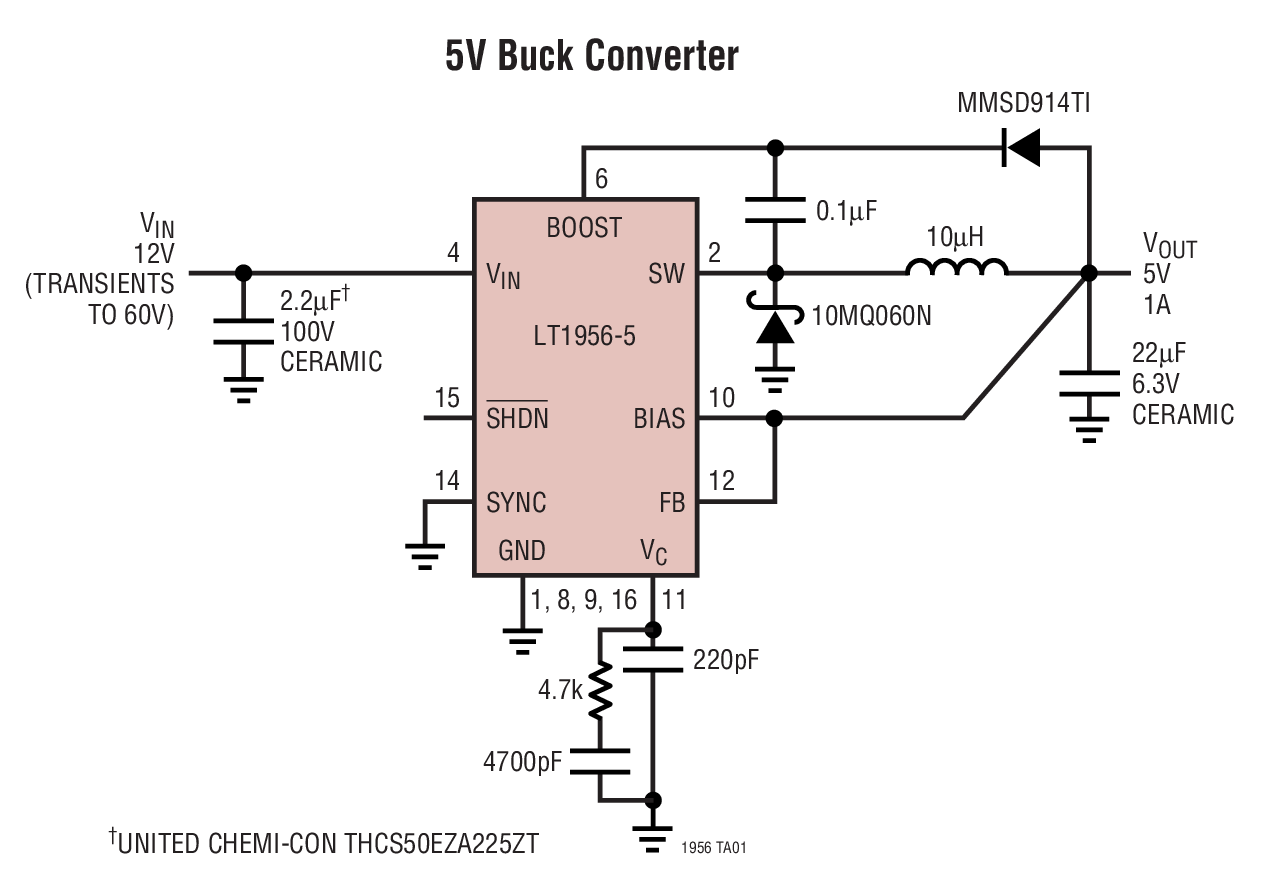

LT^®1956 / LT1956-5 是 500kHz 单片降压模式开关稳压器，其具有高达 60V 的输入电压能力。一个高效率 1.5A、0.2Ω 开关与所有必要的振荡器、控制器和逻辑电路一起内置于芯片之中。该器件采用一种电流模式架构，可实现快速瞬态响应和良好的环路稳定性。

特殊的设计方法和一种新型高电压工艺在宽输入范围内实现了高效率。通过采用输出对电路施加偏置和利用一个电源升压电容器使电源开关饱和，可在一个很宽的输出电流范围内保持效率。专利电路在整个占空比范围内维持了峰值开关电流。一个停机引脚可把电源电流减小至 25μA，而且该器件可利用一个逻辑电平输入在外部实现同步 (同步范围为 580kHz 至 700kHz)。

LT1956 / LT1956-5 采用熔融引脚 16 引脚 SSOP 封装和耐热性能增强型 TSSOP 封装。

• 高电压、工业和汽车
• 便携式计算机
• 电池供电型系统
• 电池充电器
• 分布式电源
