特性

• 可从单个输入电压提供高效率的三路降压输出
• 1A 同步降压型稳压器提供了主降压输出，并负责为两个 300mA VLDO^™ 线性稳压器供电
• 输出电压低至 400mV (VLDO 输出)
• 电源良好输出
• 输入电压范围：2.7V 至 5.5V
• 用于每个电源的独立使能引脚
• 在全部输出均被使能的情况下实现了很低的 (典型值为 140μA) 无负载静态电流
• 恒定频率电流模式操作
• 2.25MHz 开关频率允许采用小电感器
• 可选用的自动突发模式 (Burst Mode^®) 操作能够在轻负载条件下实现高效率
• ±1.5%  基准准确度
• 过热保护

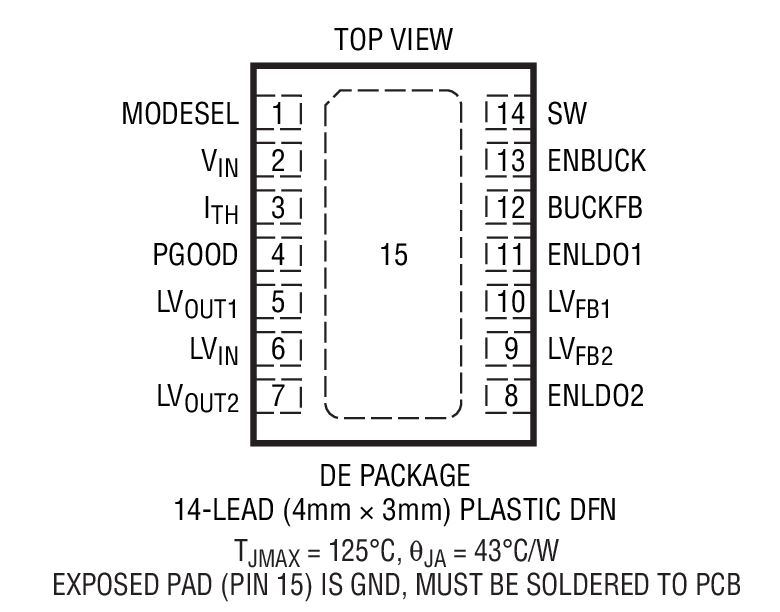

• 耐热增强型 4mm x 3mm 14 引脚 DFN 封装

产品详情和应用

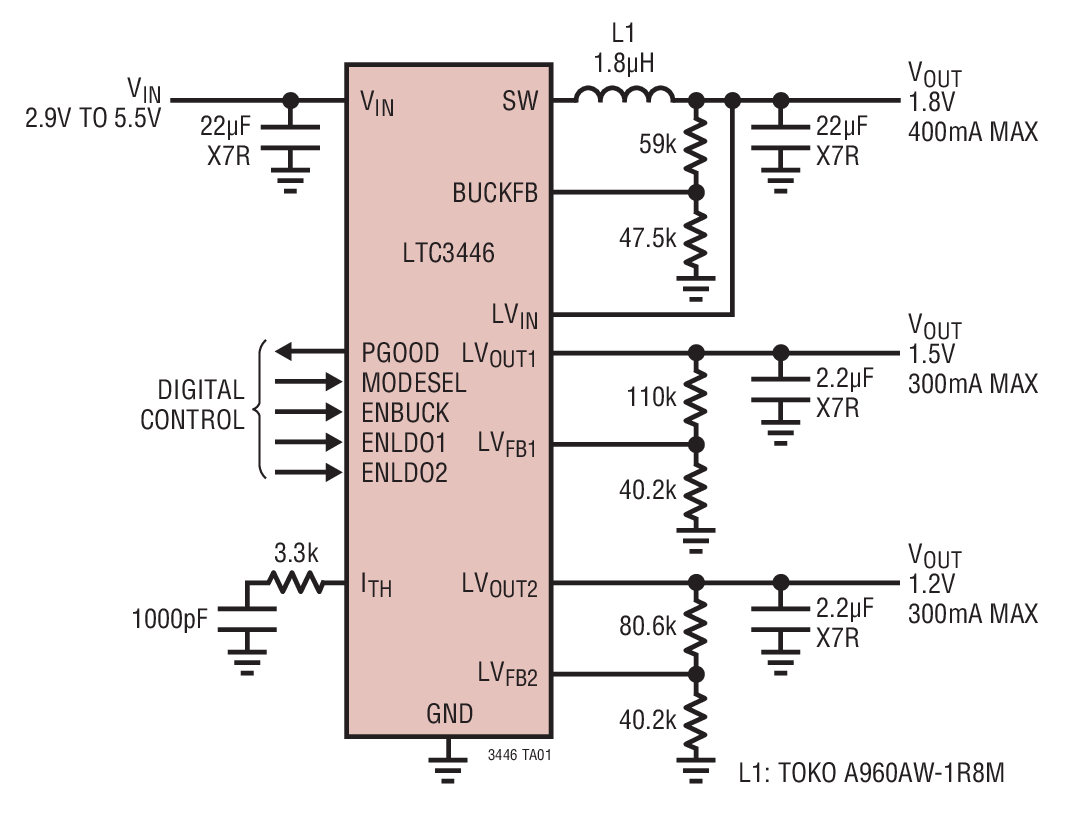

LTC^®3446 集成了一个同步降压型 DC/DC 转换器和两个非常低压差 (VLDO) 线性稳压器，以从单个输入电压提供多达三种降压输出电压。其输入电压范围非常适合于锂离子电池供电型应用，以及从 5V 或 3.3V 电源轨来为低电压逻辑电路供电。输出电压范围向下扩展至 0.4V (用于 VLDO 稳压器) 和 0.8V (用于降压型转换器)。

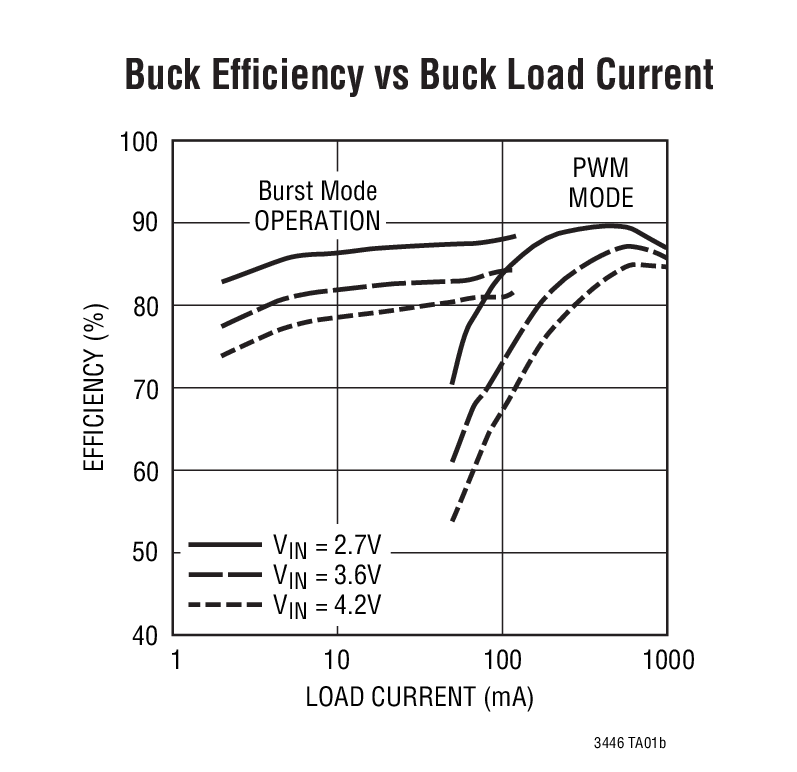

1A 同步降压型转换器以高效率 (通常为 85%) 提供了主输出。两个 300mA VLDO 稳压器能够把主输出作为工作电源，以提供两个额外的较低电压输出。一个内置的电源监视器用于提供电源良好指示。

降压型转换器的开关频率为 2.25MHz，因而允许使用小的表面贴装型电感器和电容器。恒定频率电流模式操作产生了受控的输出频谱，并实现了快速瞬态响应。一个模式选择引脚负责使能自动突发模式操作 (以在轻负载条件下提升效率) 或者禁止自动突发模式操作 (以在非常轻的负载条件下实现低噪声操作)。两个 VLDO 稳压器可在采用小至 1μF 的陶瓷输出电容器时实现稳定。

• 低功率手持式设备
• 用于数字逻辑电路、I/O、FPGA、CPLD、ASIC 和 CPU 的低电压和多电压电源
