特性

• 低成本、现成可用的变压器
• 输入范围：3V至28V
• 通话电池具有低音频频带噪声
• 有效处理环状瞬变
• 为2路、4路或12路设备供电
• 在生命线支持条件下，高效率可以延长电池的使用寿命
• 可调开关频率：100kHz至500kHz
• 时钟同步
• 内部软启动
• 电流模式PWM和Idle Mode™控制方案
• 逻辑电平关断
• 10引脚µMAX封装

产品详情和应用

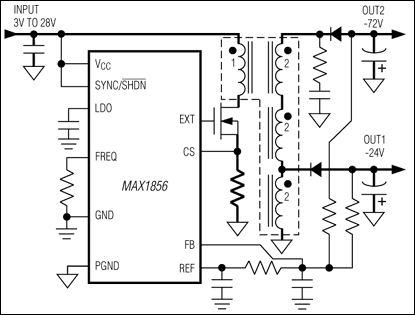

MAX1856提供低成本解决方案，用于生成SLIC（响铃器和摘机）电源。使用来自多家供应商的标准（现成）变压器，MAX1856可以生成多个输出电压：电话和摘机电源可以提供-24V和-72V（双路输出），适用于支持语音的宽带客户端设备(CPE)，IP电话和路由器采用-48V，DSL CO线路驱动器采用-5V和-15V（单路或双路输出），或者MEMS偏置电源采用高达-185V的负电压。输出电压通过一个外部分压器调节。

MAX1856具有宽工作电压范围，采用低成本未经调节的直流电源供电，驱动成本敏感型应用，例如xDSL、电缆调制解调器、机顶盒、LMDS、MMDS、WLL和FTTH CPE。MAX1856为通话电池提供低音频频带噪声和稳定输出，能够处理环状电池的环状瞬变条件。

工作频率可以设置为100kHz至500kHz，外部电阻可以采用自由运行模式。对于噪声敏感型应用，MAX1856可以将其工作频率范围与外部时钟同步。

反激式拓扑使得工作占空比接近50%，提供很高的变压器利用率、低纹波电流，且输入和输出电容受到的应力也更低。内部软启动无需使用外部元件，充分降低给输入电容造成的启动应力。

MAX1856的电流模式控制方案无需外部环路补偿。低端电流检测电阻提供准确的电流模式控制和过电流保护。

应用

• 电缆和DSL调制解调器
• CO DSL线路驱动器电源
• FTTH
• 工业电源
• LMDS/MMDS
• MEMS偏置电源
• 路由器/交换机
• 机顶盒
• VoIP电话和摘机电压生成器
• 无线本地环路(WLL)
