特性

• MAX8537/MAX8539：完整的DDR电源
• MAX8538：双路非跟踪控制器
• 反相(MAX8537/MAX8538)或者同相(MAX8539)工作
• 4.5V至23V宽输入范围(外加5V电源时可工作于最低至1.8V输入)
• 跟踪电源保证V_TT = V_TTR = 1/2 V_DDQ
• 可调输出从0.8V至3.6V，1%精度
• VTTR参考可供出和吸收高达15mA
• 200kHz至1.4MHz可调开关频率
• 全陶瓷设计
• 效率>90%
• 单独的 POK_和EN_
• 每个输出具有可调的软启动和软关断
• 无损、可调节、打嗝式电流限制
• 输出过压保护

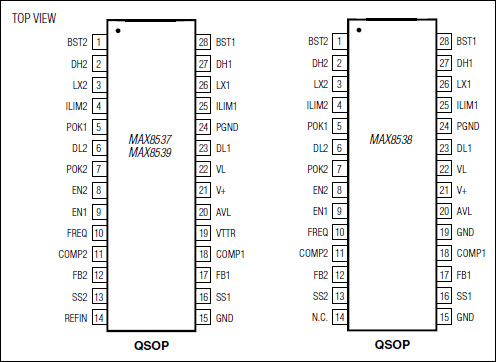

• 28引脚QSOP封装

产品详情和应用

MAX8537/MAX8539控制器为双数据速率(DDR)和组合器电源提供了一个完整的电源管理方案。MAX8537和MAX8539分别配置为反相和同相DDR电源工作模式，产生三个输出：主存储器电压(V_DDQ)、跟踪吸收/供出终结电压(V_TT)和终结参考电压(V_TTR)。MAX8538配置为双组反相控制器，适用于负载点电源。每个buck控制器能够供出和吸收高达25A电流，终结基准能够提供15mA输出。

MAX8537/MAX8538/MAX8539使用恒定频率电压模式结构，工作频率为200kHz至1.4MHz。内部高带宽(25MHz)运放用作误差放大器调节输出电压。提供快速瞬态响应，减少了输出电容的数量。全N沟道FET设计优化了效率和成本。MAX8537/MAX8538/MAX8539具有1%精密基准。MAX8537/MAX8539中的第二个同步buck控制器和V_TTR放大器为V_TT和V_TTR产生1/2 V_DDQ电压，并以±1%的精度跟踪V_DDQ。

这些控制器使用高侧电流检测结构限流。利用ILIM引脚，用户可以根据不同的负载电流和R_DSON组合，调解无损电流限。作为另外一种选择，为了提供更精确的过流保护，还可以使用一个与高侧FET串联的检流电阻。当输出电压超过设定值的17%时，过压保护功能锁定高侧MOSFET为关断状态，锁定低侧MOSFET为开通状态。单独使能、电源就绪和软启动功能提高了设计的灵活性。

应用

• 宽带路由器
• DDR存储器电源
• 网络系统
• 笔记本电脑与台式笔记本
• 高级VGA卡组合电源
• DSP核供电电源
• RAMBUS存储器电源
• 服务器与存储系统
• xDSL调制解调器和路由器
