• 用于零电压开关操作的自适应或手动延迟控制
• 旨在实现较高效率的可调同步整流定时
• 可调的最大 ZVS 延迟
• 可调的系统欠压闭锁迟滞
• 可编程脉冲前沿消隐
• 非常低的启动和静态电流
• 电流模式 (LTC3722-1) 或电压模式 (LTC3722-2) 操作
• 可编程斜率补偿
• V_CC UVLO 和 25mA 并联稳压器
• 50mA 输出驱动器
• 软起动、逐周期电流限制和打嗝模式 (Hiccup Mode) 短路保护
• 5V、15mA 低压差稳压器

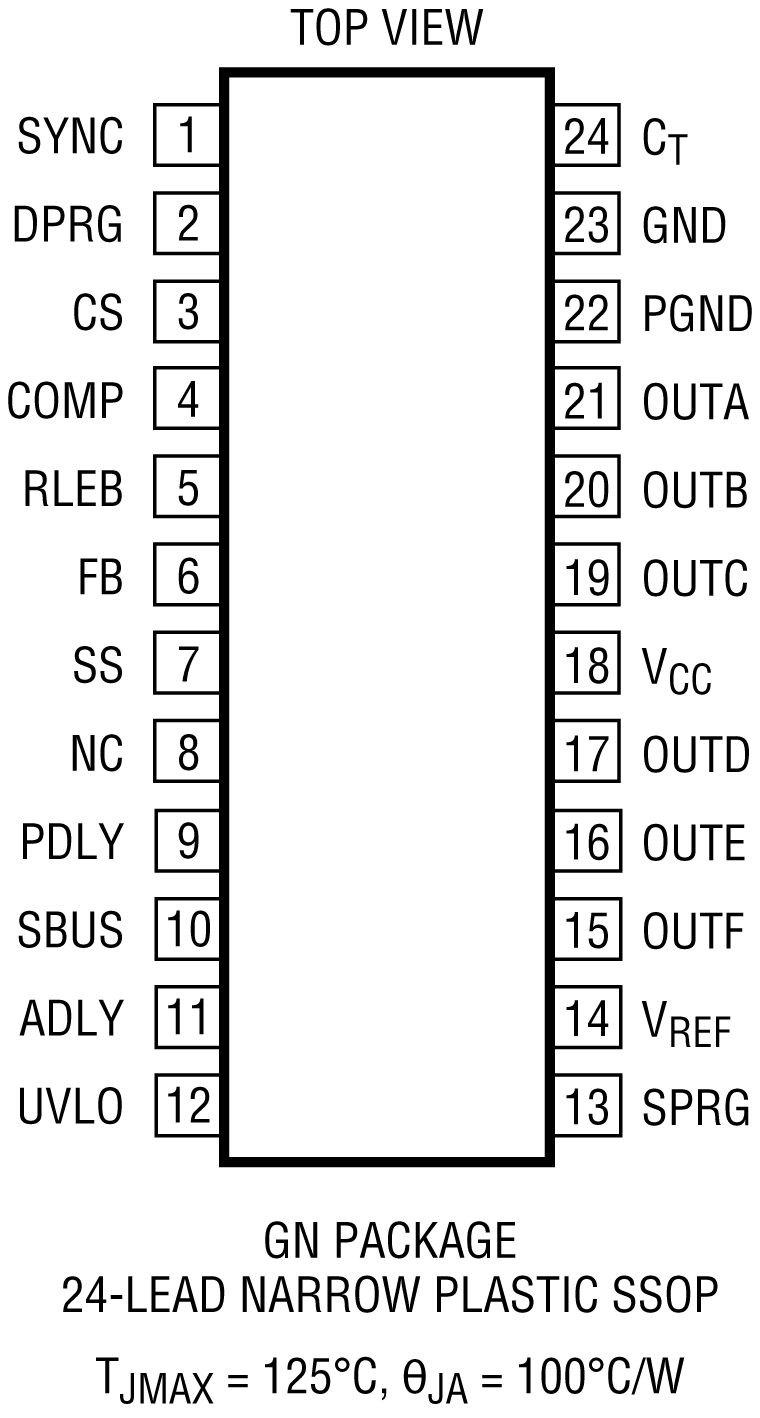

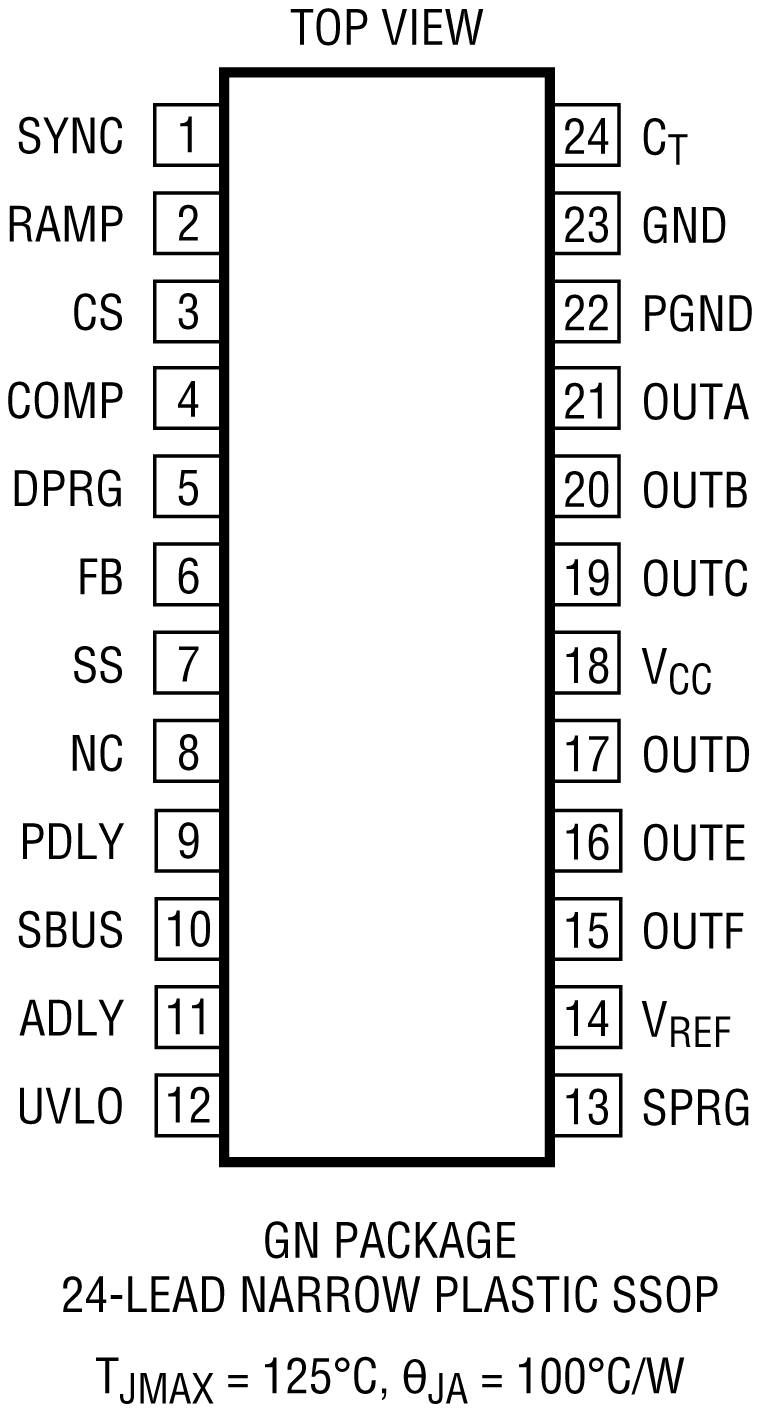

• 24 引脚表面贴装型 GN 封装

产品详情和应用

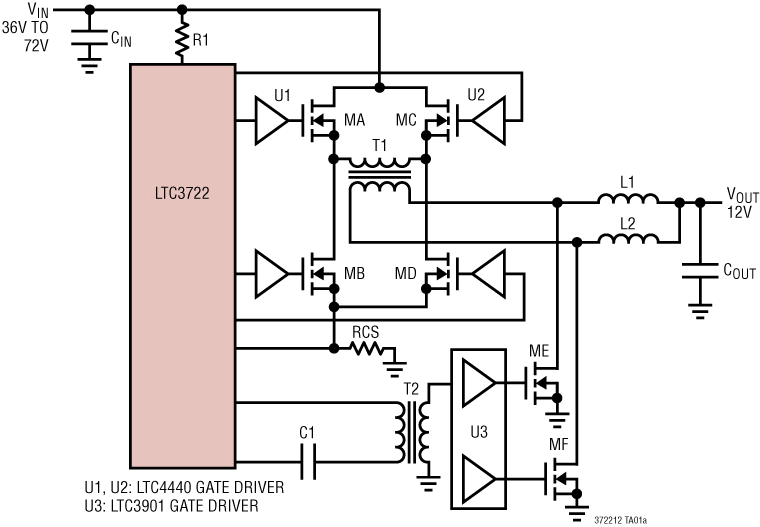

LTC^®3722-1 / LTC3722-2 相移 PWM 控制器提供了实现高效率、零电压开关 (ZVS)、全桥式功率转换器所必需的全部控制和保护功能。自适应 ZVS 电路可延迟每个 MOSFET 的接通信号，这与内部和外部组件的容差无关。手动延迟设定模式负责启用副端控制操作或开关接通延迟的直接控制。

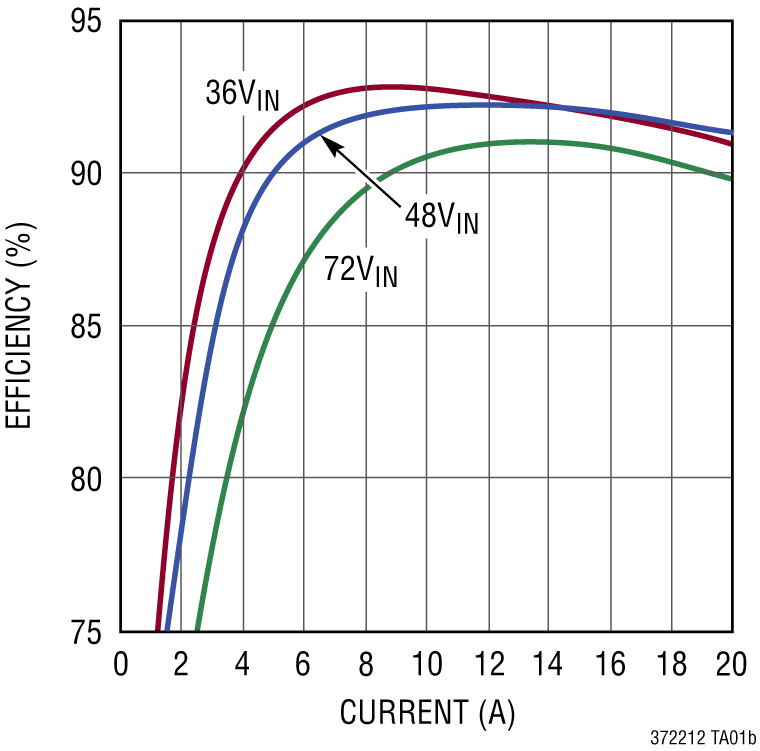

LTC3722-1 / LTC3722-2 具有可调的同步整流器定时，旨在实现较佳的效率。一个 UVLO 编程输入提供了准确的系统接通和关断电压。LTC3722-1 采用具可编程斜率补偿和脉冲前沿消隐功能的峰值电流模式控制，而 LTC3722-2 则运用了电压模式控制。

LTC3722-1 / LTC3722-2 具有极低的工作和启动电流。这两款器件均拥有完整的保护功能，并采用 24 引脚表面贴装型 GN 封装。
